V带平带组合式传动带轮结构设计

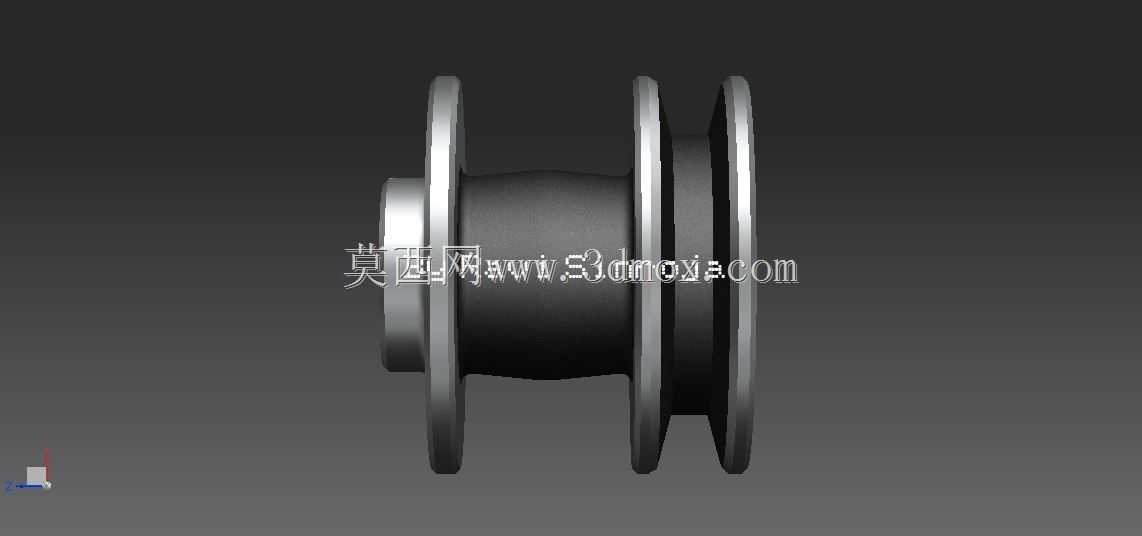

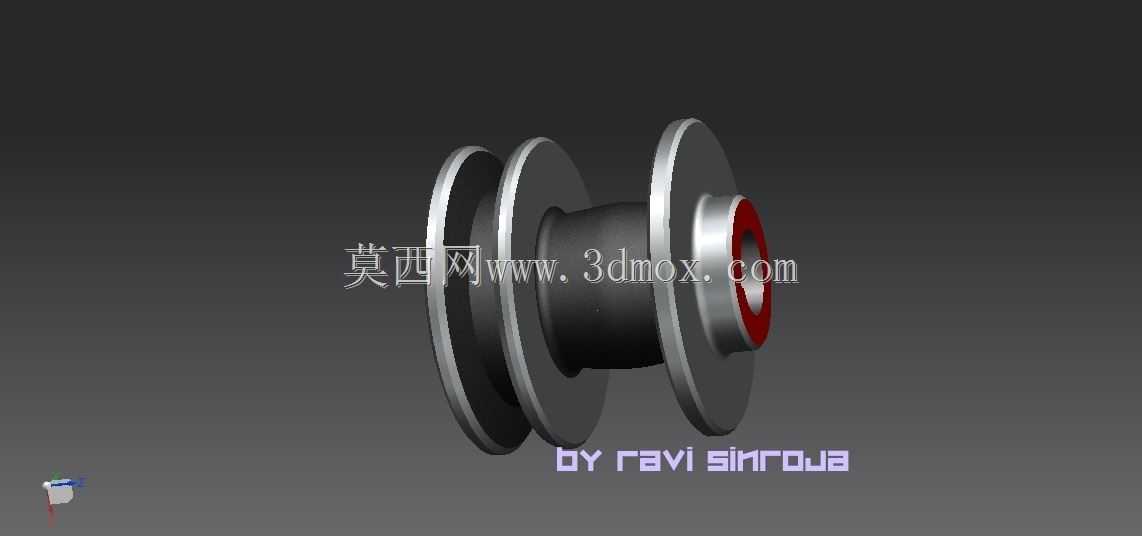

　　在中小功率传动系统的布局设计中，经常会遇到单动力源需要同时驱动两种不同传动比负载的工况，比如轻工生产线的辅传动单元、小型农机的分动输出端、台式加工设备的多工位动力分配段，这类场景如果采用两套独立带轮分别输出，不仅会占用更多的轴向安装空间，还会提升轴系的加工与装配成本，组合式带轮的结构设计正是为了适配这类紧凑布局的传动需求。这款组合带轮采用同轴一体化的轮体结构，在同一轮毂基体上集成了V带轮槽与平带轮缘两个功能段，V带槽段采用标准梯形截面轮廓，槽角适配常规窄V带的楔入角度，轮槽侧壁的粗糙度控制在满足摩擦传动要求的区间内，既可以保证V带传动时的足够摩擦力，避免重载下的打滑丢转，也能减少带体的异常磨损，延长传动带的更换周期。

　　平带轮缘段采用平整的圆柱面设计，轮缘宽度匹配常用平带的宽度规格，轮缘表面做了适中的粗糙度处理，适配平带高速平稳传动的特性，不会因为表面过于光滑导致摩擦力不足，也不会因为粗糙度过高加速平带的表层磨损。从安装边界来看，这款带轮的轮毂中心设置了标准的通孔安装位，孔位可根据配套轴径做键槽适配，轴向定位依靠轴肩与锁紧挡圈配合完成，整体轴向尺寸经过压缩设计，相比分体式安装的两个独立带轮，轴向占用空间缩减近三分之一，非常适合安装空间局促的紧凑型传动箱内部。轮体的径向尺寸经过传动比匹配核算，V带段与平带段的基准直径差可以满足两种不同输出转速的配比要求，设计时充分考虑了动平衡余量，轮体各段的壁厚均匀过渡，没有出现局部壁厚突变的结构，

　　避免高速旋转时产生过大的离心振动，降低轴系轴承的额外负载。在实际选型应用中，这类组合带轮常被用在单电机同时驱动主传动与辅助散热风机、主输送线与辅助分料机构的场景中，动力从电机轴输出到带轮后，V带段负责传递较大扭矩的主负载，平带段负责传递扭矩较小、转速要求更高的辅助负载，无需额外增加分动箱或者第二套传动副，大幅简化了设备的传动链结构。设计过程中，轮体的材料选型适配常规传动的强度要求，轮毂与轮辐的过渡位置做了圆角卸荷处理，避免应力集中导致的轮体开裂，V带槽的槽深、槽间距都严格遵循传动件的设计规范，保证V带安装后带顶与轮槽顶面齐平，不会出现陷槽过深或者外露过多的问题，平带轮缘的两端设置了微小的挡边结构，

　　防止平带高速运转时出现跑偏脱轮的故障。在装配调试环节，这款带轮的安装无需特殊工装，只需将键槽与传动轴的平键对齐后推入到位，锁紧轴向固定件即可完成安装，找正过程中只需保证带轮基准端面与传动轴轴线的垂直度在允许公差范围内，就能同时保证V带与平带的传动对中精度，减少调试的工作量。日常运维过程中，这类一体化结构的带轮相比分体式结构，没有额外的连接紧固件，不会出现长期运转后紧固件松动导致的两轮错位问题，降低了设备的日常点检维护频次，同时因为轮体为一体化结构，整体的动平衡精度更容易保证，运转时的噪音控制也优于分体装配的带轮结构。在不同的工况适配中，这款带轮的结构还可以根据实际负载需求调整各段轮槽的数量、轮缘的宽度以及基准直径的配比，比如当主负载扭矩较大时，可以增加V带槽的数量来提升传动能力，当平带传动的功率提升时，可以适当加宽平带轮缘的宽度来适配更宽的平带规格，整体结构的拓展性较强，能够覆盖多数中小功率双输出传动的应用需求。
