排挡用传动齿轮结构三维设计

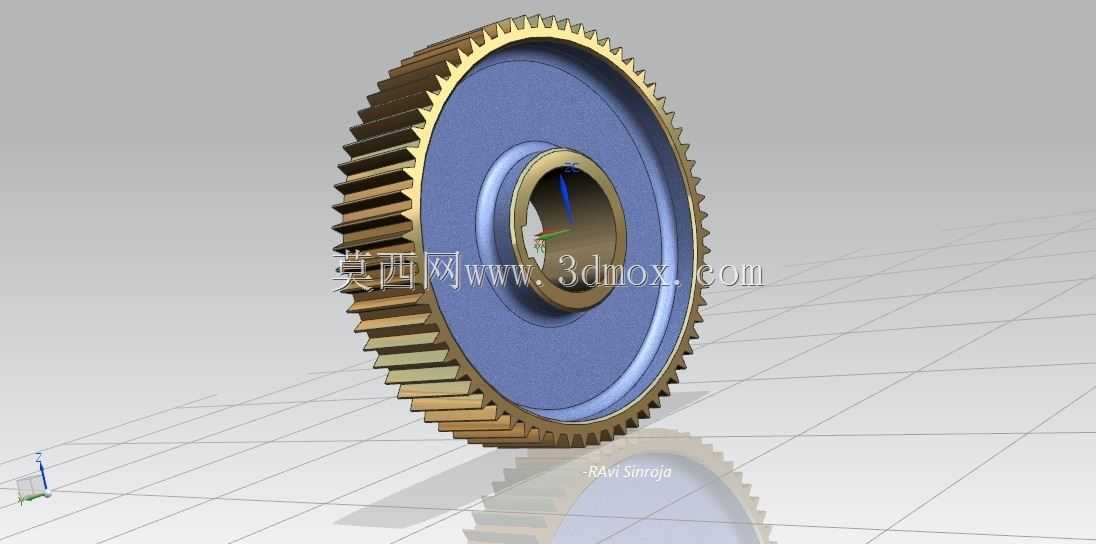

　　在手动变速器的换挡机构中，这类排挡传动齿轮是承担转速匹配、扭矩传递的核心执行零件，日常工况下需要频繁承受换挡冲击、持续啮合载荷，同时还要适配换挡拨叉的轴向滑动行程，设计阶段需要兼顾啮合精度、换挡顺滑度与长期耐磨性能。从结构上看，该齿轮采用盘式直齿结构，外圈为全周均匀分布的渐开线轮齿，齿部做了等厚设计，齿顶与齿根的过渡圆角经过优化，可有效降低啮合过程中的应力集中，避免换挡瞬间的冲击载荷造成齿根崩裂；齿轮主体的腹板采用大直径中空设计，既可以降低零件整体转动惯量，减少换挡过程中齿轮同步的阻力，也能为变速器内部的润滑油流动预留通道，保证啮合区域持续得到润滑散热。中心的安装轴孔带有定位台阶，装配时可与变速器输出轴的轴肩精准贴合，

　　限制齿轮的轴向安装位置，轴孔内壁预留有键槽安装位，可通过平键实现与轴的周向固定，保证扭矩传递过程中不会出现相对滑转；齿轮靠近轮毂的位置设置有一圈环形凸台，该凸台为换挡同步器的结合齿圈安装位，换挡时同步环会压紧在该凸台端面上，通过摩擦作用实现齿轮与轴的转速同步，因此该端面的平面度、表面粗糙度都有严格的公差要求，避免同步过程中出现摩擦不均、换挡卡顿的问题。设计过程中首先需要匹配变速器的传动比要求，确定轮齿的模数、齿数、压力角参数，保证与常啮合齿轮的啮合侧隙处于合理区间，侧隙过大会导致传动异响、换挡冲击，侧隙过小则会出现热态下轮齿卡滞、润滑不足的问题；其次要核算齿轮的弯曲强度与接触强度，结合变速器的额定输入扭矩、车辆满载工况下的冲击载荷，

　　确定齿部的热处理硬度要求，通常齿面会采用高频淬火处理，保证表层硬度满足耐磨要求，而芯部保持足够韧性，可承受换挡瞬间的冲击载荷。安装边界方面，齿轮的最大外圆直径需要匹配变速器壳体内腔的避让空间，保证齿轮转动过程中不会与壳体、相邻挡位齿轮发生运动干涉；腹板的中空内径需要避开轴上的其他附件，同时要保证齿轮轴向滑动到对应挡位时，结合齿能够与同步器齿套完全啮合，啮合长度满足扭矩传递的强度要求，不会出现跳挡、脱挡的问题。在实际应用场景中，这类齿轮除了用于手动乘用车的变速器排挡机构，也可适配部分工程机械设备的手动换挡变速箱、农用机械的变速传动机构，不同应用场景下可根据载荷等级调整齿宽、模数参数，重载场景下可适当增加齿宽提升承载能力，

　　轻载高速场景下可降低腹板厚度进一步减小转动惯量，提升换挡响应速度。建模过程中需要重点保证轮齿渐开线齿形的精度，齿向误差、齿形误差需要控制在对应公差等级范围内，否则实际装配后会出现啮合异响、传动效率下降的问题；同时轮毂与腹板的过渡位置需要设置合理的圆角，避免热处理过程中出现应力集中导致零件开裂，轴孔与齿顶圆的同轴度公差需要严格控制，保证齿轮转动过程中不会出现径向跳动，影响啮合平稳性。
