柱板安装式螺纹旋接气泡帽结构设计

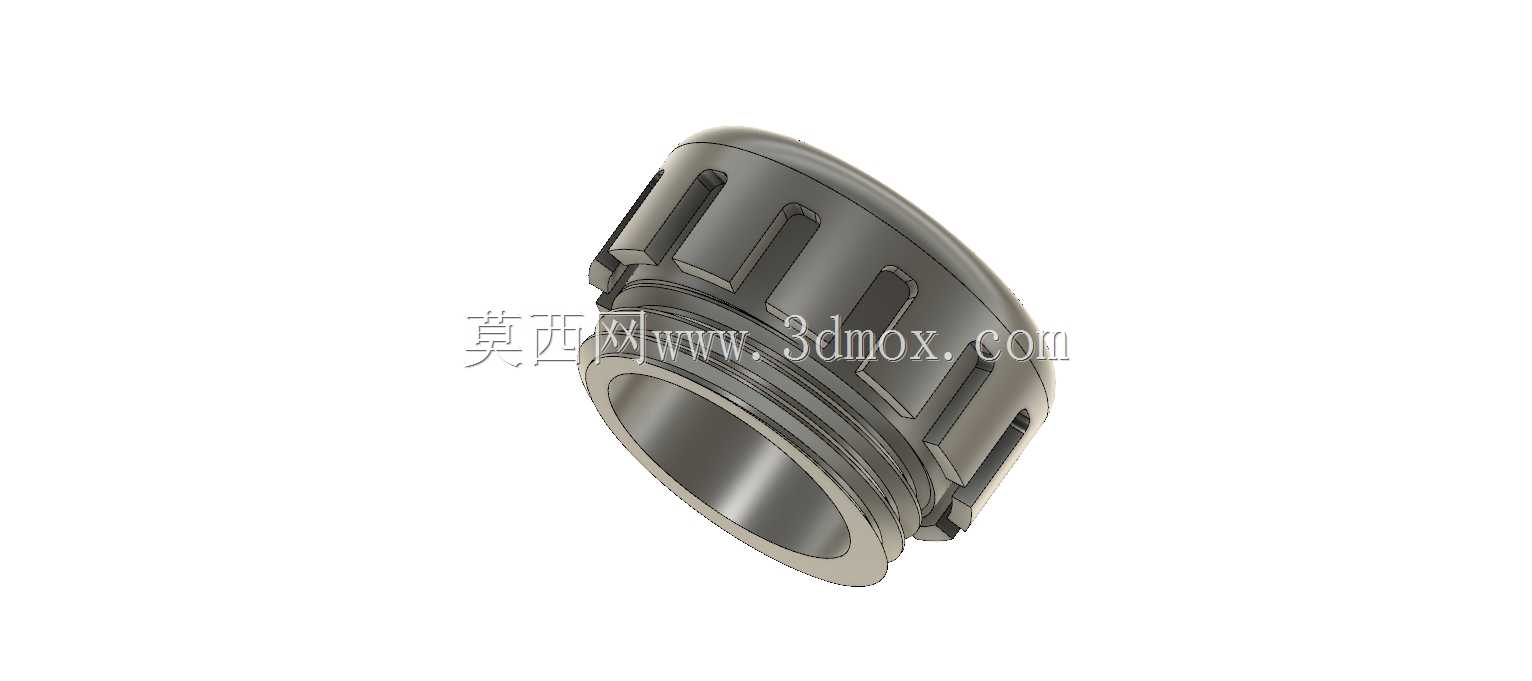

　　在流体管路、小型储液腔体以及低压气动系统的布设场景中，气泡帽是承担腔体内外气压平衡、阻挡液态介质飞溅溢出同时阻隔外界大颗粒杂质进入腔体的常用配件，这类配件的安装可靠性、密封适配性直接影响整套管路或腔体的长期运行稳定性，尤其是在需要频繁拆装维护、工况存在小幅振动的使用场景下，传统卡接式气泡帽容易出现松脱、移位的问题，无法满足长期稳定使用的需求。这款气泡帽采用外圆周带防滑槽、内孔加工连接螺纹的结构形式，整体为回转类对称结构，安装时通过内螺纹与柱板上预设的外螺纹接头旋合，无需额外紧固件即可完成固定，安装过程仅需手动旋紧即可达到预设的密封预紧力，日常维护拆卸也无需借助专用工具，单人即可快速完成拆装操作。从结构设计逻辑来看，

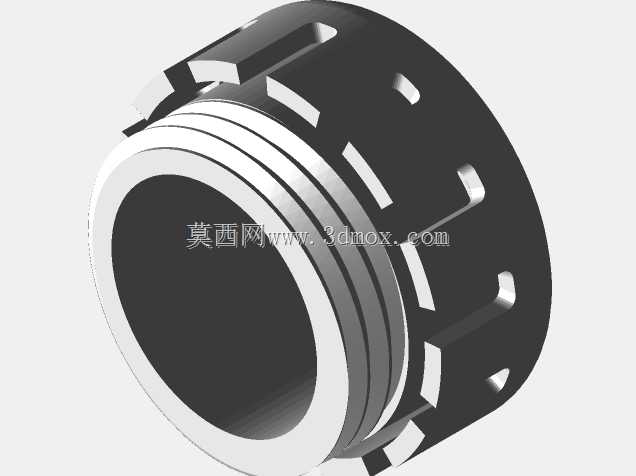

　　这款气泡帽的外圆周均匀分布多道轴向防滑凹槽，凹槽深度控制在1.5mm左右，既能够保证手动旋拧时手指与帽体外壁有足够的摩擦力，避免湿手或沾有少量油污时出现打滑，又不会因为凹槽过深导致帽体结构强度下降，同时凹槽的走向与旋拧施力方向垂直，能够最大化摩擦力的利用效率。帽体的内孔分为两段，靠近安装端面的一段为内螺纹段，螺纹精度选用中等公差等级，能够适配市面上常规的同规格柱板外螺纹接头，螺纹段的长度经过匹配计算，旋合后能够保证至少3圈完整螺纹啮合，满足低压工况下的连接强度要求，避免受振动影响出现松脱；内孔远离安装端面的一段为通气空腔，空腔侧壁加工有多个径向通气小孔，小孔的孔径控制在1mm左右，既能够保证腔体内外的气流通畅，实现气压自动平衡，

　　又能够阻挡腔体内的液态介质在小幅晃动时从通气孔溅出，同时外界的粉尘、碎屑等大颗粒杂质也会被小孔阻隔，无法进入腔体内部。安装边界方面，这款气泡帽的最大外圆直径根据适配的螺纹规格做了匹配设计，旋紧后帽体外缘超出螺纹接头外径的尺寸控制在合理范围，不会与柱板周边相邻的其他管路、紧固件产生安装干涉，帽体的总高度也做了压缩优化，在保证内部通气空腔足够容积的前提下，尽可能降低安装后突出柱板表面的高度，减少外部碰撞导致帽体损坏的概率。帽体的安装端面设计有环形密封槽，可适配对应规格的O型密封圈，当螺纹旋紧到预设位置时，密封槽内的密封圈会被压紧在柱板安装面与帽体端面之间，形成可靠的端面密封，避免介质从螺纹连接的缝隙处渗漏。在实际工况适配中，

　　这款气泡帽可应用于小型液压油箱、冷却液储液罐、低压气动回路的排气点位，也可用于各类实验装置、小型设备的腔体通气位置，相比传统的通气塞结构，这款气泡帽的通气流量更大，气压平衡响应速度更快，同时旋接式的安装结构抗振动性能更好，在存在持续小幅振动的设备上使用时，不会因为长期振动出现自行松脱的问题。从加工实现角度来看，这款气泡帽的整体结构无复杂异形曲面，采用常规的车削加工即可完成主体成型，外圆周的防滑槽可通过铣削加工一次成型，加工工艺成熟，量产时的良品率容易控制，也可根据实际使用工况需求选择不同的加工材质，常规工况下选用工程塑料注塑成型即可满足强度与耐介质要求，在有耐高温、耐腐蚀需求的工况下，也可选用铝合金、不锈钢等金属材料加工制作，适配不同的使用环境。在结构细节处理上，帽体的所有棱边都做了圆角过渡处理，没有尖锐的边角，安装操作时不会划伤操作人员的手部，外圆周的防滑槽边缘也做了小圆角处理，长期旋拧操作不会硌手，同时圆角处理也能够减少应力集中，提升帽体的抗冲击强度，即使受到轻微的外部碰撞也不容易出现开裂、破损的问题。通气小孔的位置设置在帽体侧壁的中上部，即使腔体内的液面出现小幅波动，液体也很难到达小孔位置溅出，同时小孔的轴向位置避开了内螺纹段，不会因为加工小孔影响螺纹的连接强度，小孔的内壁也做了去毛刺处理，避免气流长期通过时夹带毛刺碎屑进入腔体内部。
