蒸馏塔板用泡罩式气液接触构件结构

　　在板式精馏塔、吸收塔的气液传质工段，泡罩是塔板上实现气液两相传质传热的核心接触元件，这套结构对应的泡罩构件，主要适配常压、减压操作下的蒸馏塔板安装场景，尤其适合处理负荷波动范围较大、液相流量偏低的精馏工况，相比筛孔、浮阀类塔板元件，泡罩的操作弹性更宽，不会因为气速短时波动出现漏液问题，在精细化工、溶剂回收、煤焦油分馏等对操作稳定性要求高的塔设备中应用十分广泛。从实际功能来看，泡罩的核心作用是让从塔板下方上升的气相，通过升气管进入泡罩内部的环形空间，再经泡罩侧壁开设的齿缝被分散成细小的气泡，冲入塔板上维持的液层当中，完成气液两相的充分接触，实现不同沸点组分的传质分离。这套结构包含升气管基座与泡罩帽体两个核心部分，

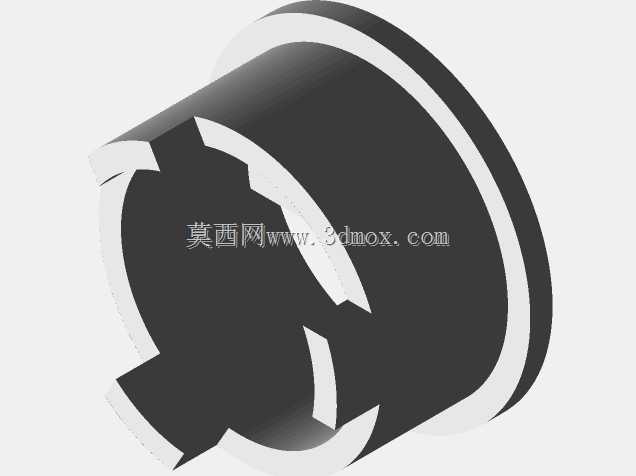

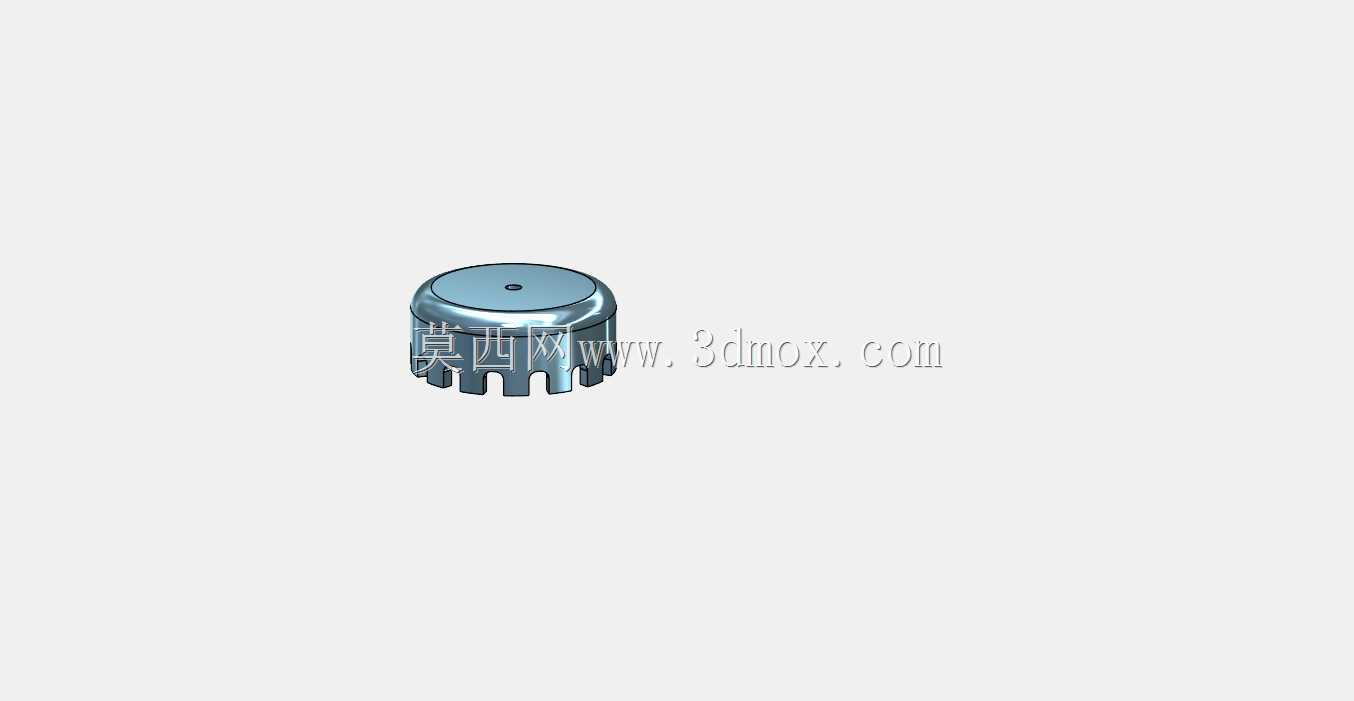

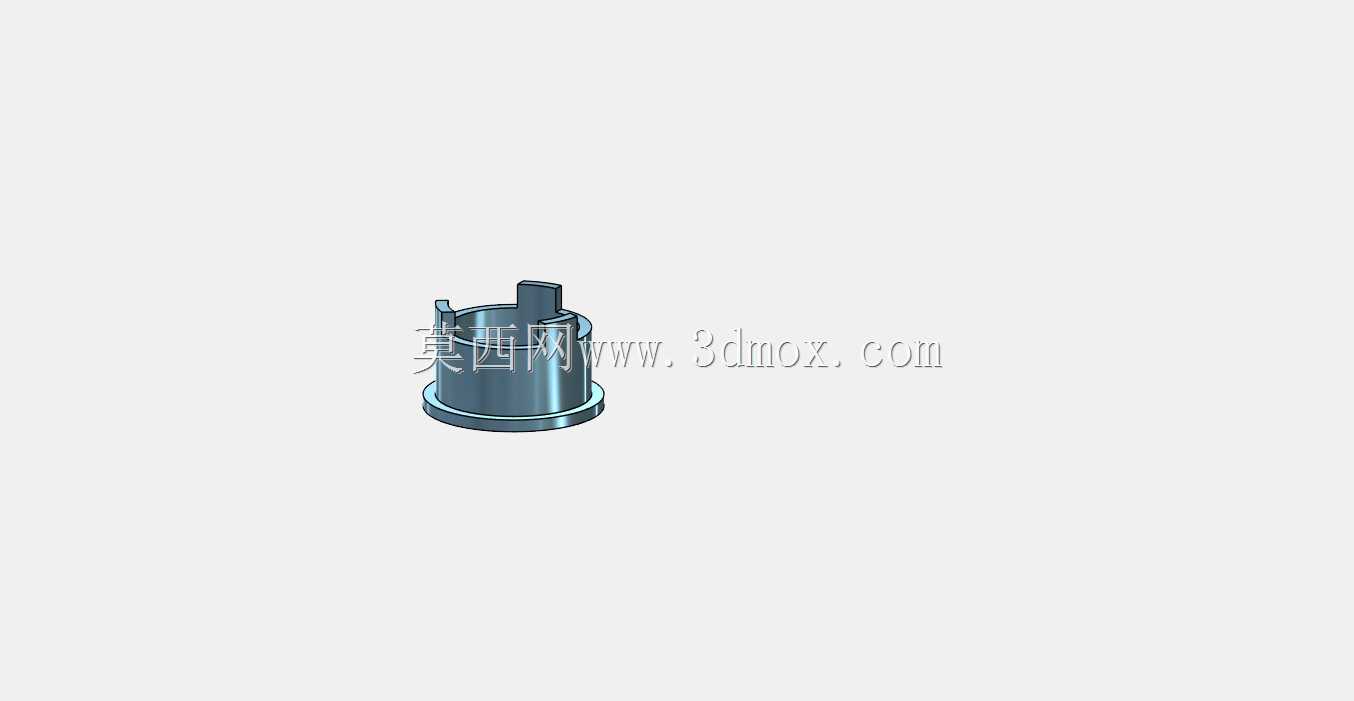

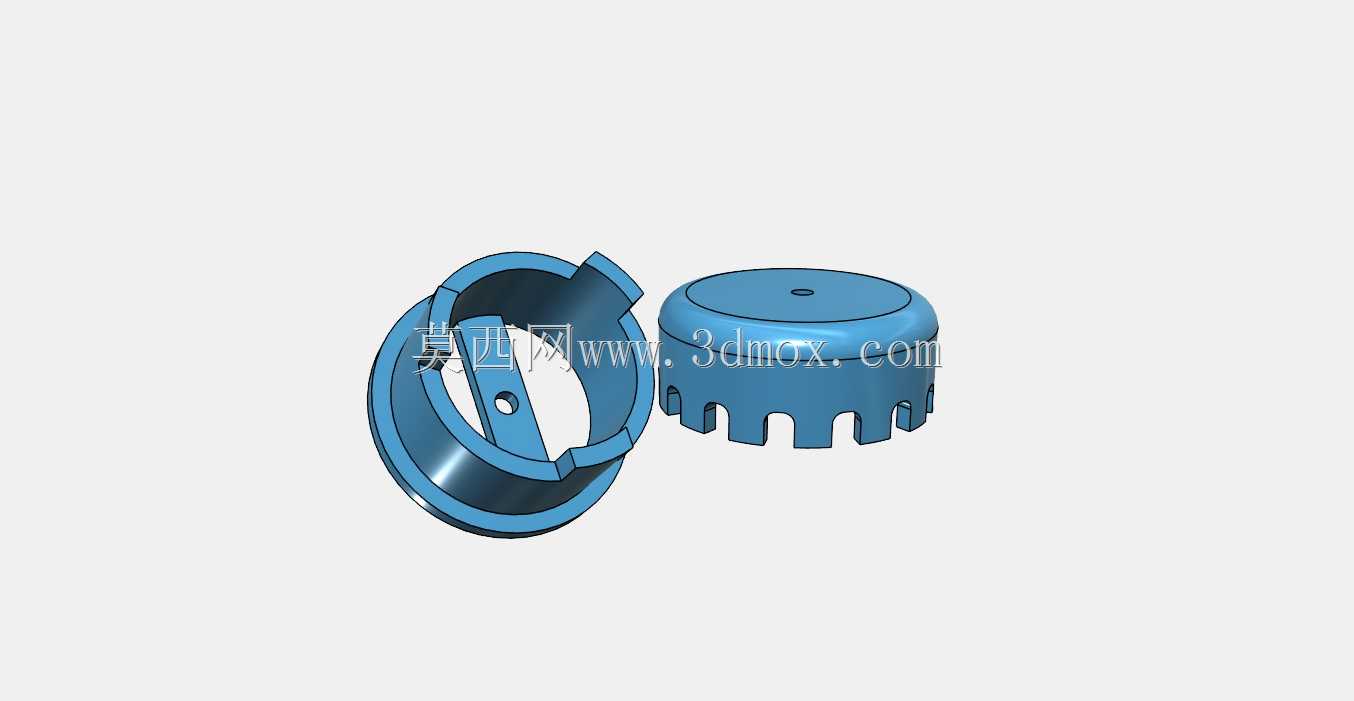

　　升气管基座为带定位台阶的环形结构，底部设计有与塔板开孔匹配的安装止口，安装时基座穿过塔板上预先加工的安装孔，通过翻边或者焊接的方式与塔板固定，保证连接位置密封无泄漏，避免气相从安装缝隙短路走漏，影响传质效率。泡罩帽体为倒扣的杯状结构，顶部为带微小排气孔的平端面，侧壁下缘均匀开设矩形齿缝，齿缝的开设高度、宽度直接决定了气相通过时的压降与鼓泡均匀度，设计时需要结合塔的操作气速、液相物性参数核算齿缝的总通流面积，保证在最低操作气速下齿缝仍能维持稳定的鼓泡状态，在最高操作气速下不会出现过量的雾沫夹带。帽体与升气管基座之间设计有定位卡槽结构，安装时帽体扣合在升气管外侧，通过卡槽限制周向转动与轴向窜动，保证齿缝的下缘与塔板上的液层高度匹配，

　　既不会因为齿缝位置过高导致气相冲出液层形成短路，也不会因为齿缝位置过低导致液相倒灌入升气管，影响气相的正常上升。从安装边界来看，升气管基座的外径需要匹配塔板的标准开孔尺寸，相邻泡罩之间的中心距需要结合塔板上的液流路径布置，保证鼓泡区域覆盖塔板的有效传质区，同时预留出液相流动的通道，避免出现液流死区；泡罩帽体的总高度需要匹配塔板的板间距，保证帽体顶部与上层塔板之间留有足够的气相分离空间，减少雾沫夹带量。设计过程中需要重点考量几个关键维度：首先是齿缝的通流能力，要结合塔的操作弹性范围，核算不同气速下齿缝的开度与压降，保证在60%-120%的负荷波动范围内，泡罩都能维持稳定的鼓泡状态；其次是构件的结构强度，因为塔内长期处于气液冲刷、

　　介质腐蚀的环境，帽体与基座的壁厚需要满足腐蚀裕量要求，齿缝的边缘位置要做圆角过渡，避免长期冲刷出现应力开裂；另外是安装的互换性，所有配合尺寸都要遵循塔内件的通用安装规范，保证同规格的泡罩可以直接互换，不需要现场二次加工。实际运行中，泡罩的齿缝开度会随气相负荷变化自动调整，气速低时气相从齿缝下部鼓出，气速升高时鼓泡位置沿齿缝上移，始终维持稳定的气液接触界面，这也是泡罩塔板操作稳定性优于其他塔板类型的核心原因。这套结构的细节处理上，升气管内壁做了顺滑的导流设计，减少气相上升过程的局部阻力，降低塔的整体操作压降；帽体顶部的微小排气孔主要用于开停车阶段排出帽体内积存的液相，避免停车后帽体内积液导致下次开车时出现液封，影响气相流通；泡罩下缘的齿缝采用等宽度均匀布置，保证各个方向的鼓泡量一致，避免出现局部气速过高冲断液层的问题。在塔板布置时，泡罩通常按正三角形或者等腰三角形排列，根据液流方向调整排间距，保证液相横向流过塔板时，能够依次穿过每一排泡罩的鼓泡区域，最大化气液接触的时间，提升传质效率。
