径向IFR微型涡轮结构设计

这款径向IFR微型涡轮主要面向小功率流体动力转换场景，可适配小型蒸汽动力循环系统、微型压缩空气能量回收装置、便携辅助动力单元等应用领域，在小尺寸空间内实现流体动能到机械能的高效转换，填补了微小型动力场景下紧凑式涡轮部件的选型空白，能够满足小流量工质下的能量输出需求，适配对安装空间、自重有严格限制的便携设备、小型实验装置、分布式微型能源系统的使用要求。

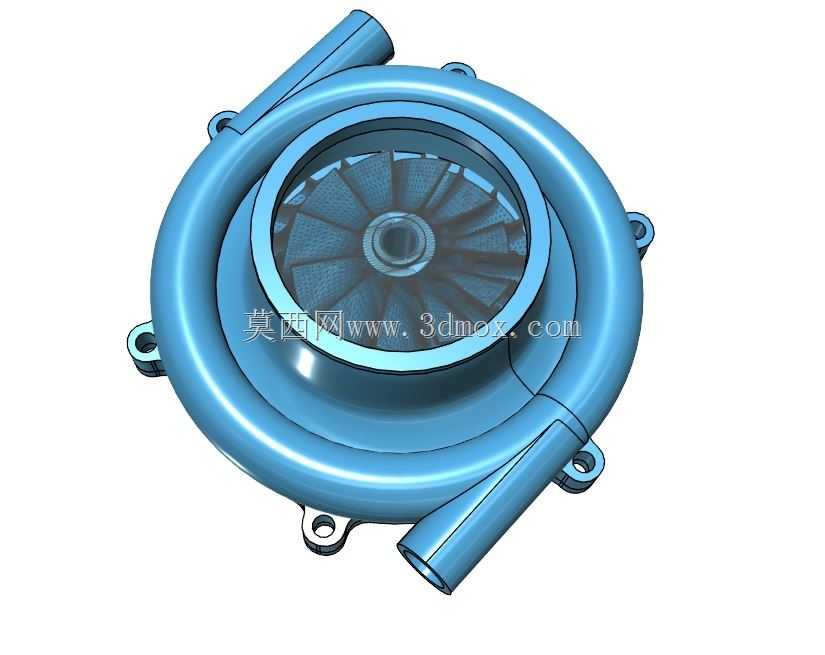

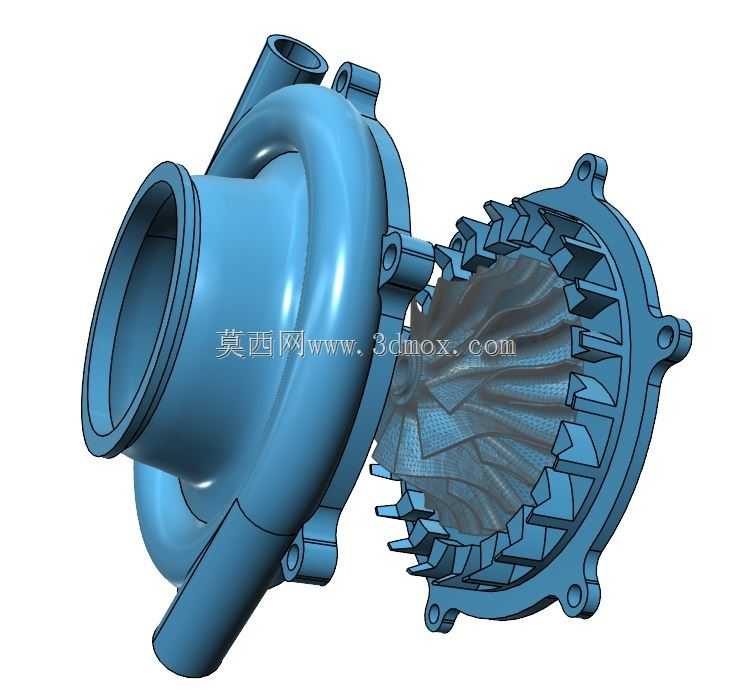

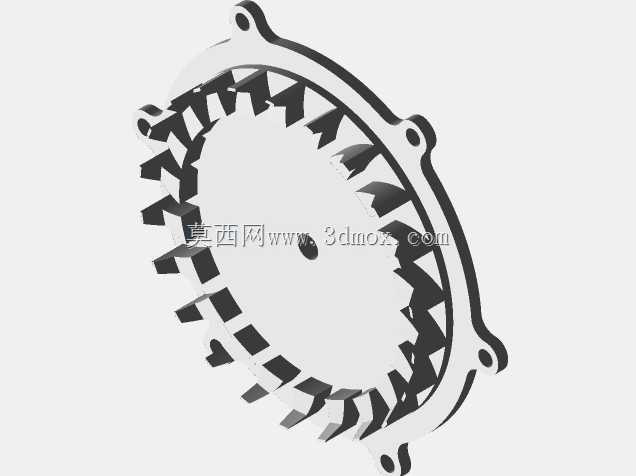

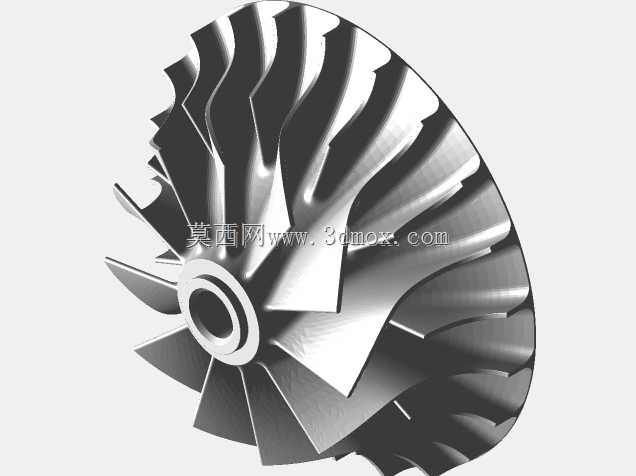

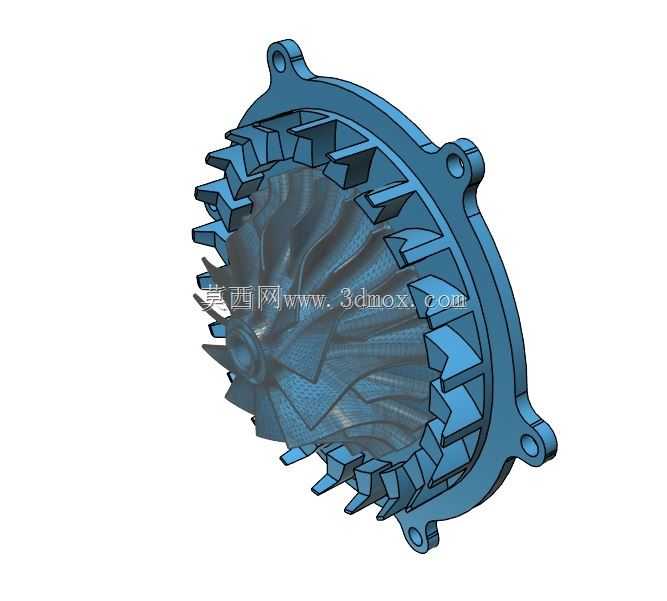

从功能特性来看，该涡轮采用径向流入的结构设计，工质从涡壳侧方的切向入口进入流道，沿着涡壳的环形腔体逐步导流至中心叶轮区域，推动叶轮高速旋转完成能量转换后，从中心轴向位置排出，这种流道设计能够在小尺寸结构下尽可能降低工质流动损失，提升小流量工况下的能量转换效率。整体结构采用一体化集成设计思路，涡壳自带安装固定耳座，无需额外设计复杂的安装转接结构，即可直接将涡轮主体固定在配套设备的安装基面之上，降低了整机装配的复杂度。叶轮采用多叶片径向布置方案，叶片型线适配小流量工质的流动特性，能够在工质压力较低的工况下稳定捕获流体动能，保证输出扭矩的平稳性，避免小尺寸涡轮常见的工况适应性差、低参数下无法稳定启动的问题。

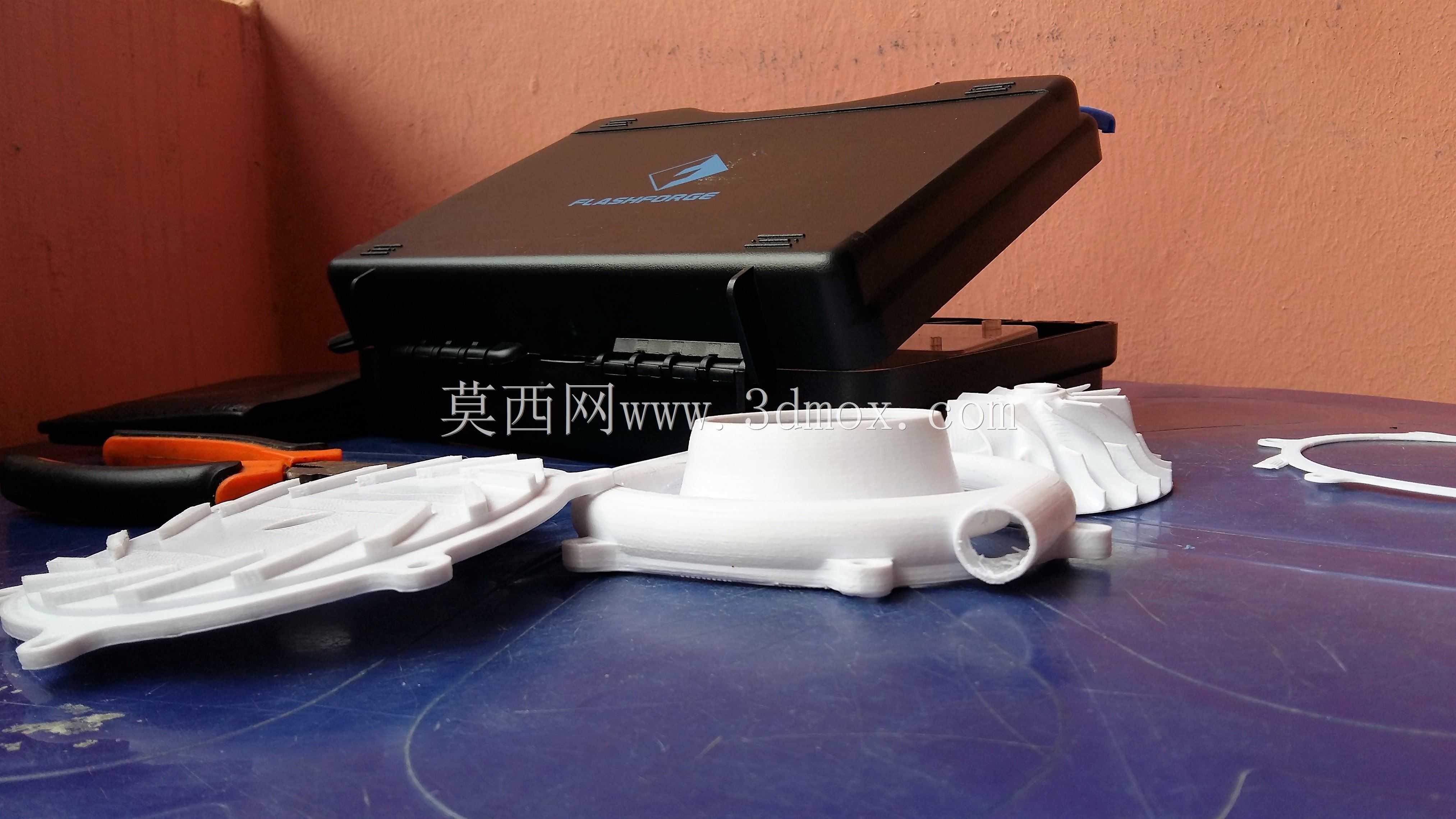

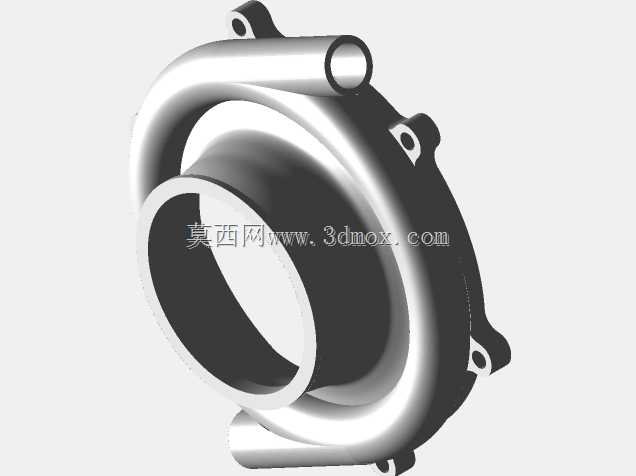

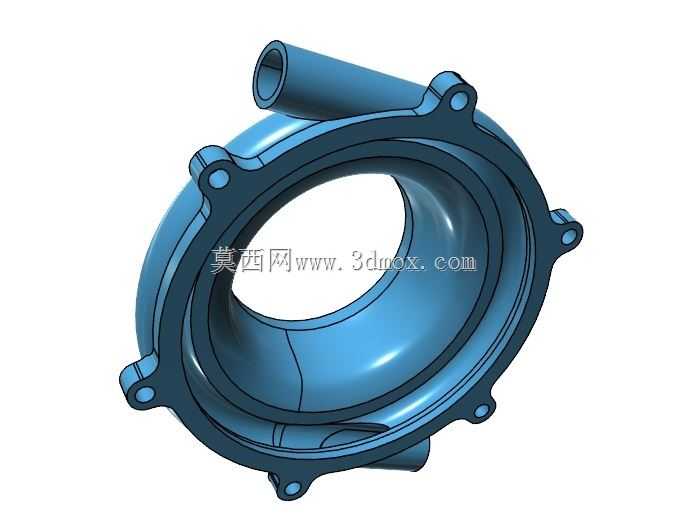

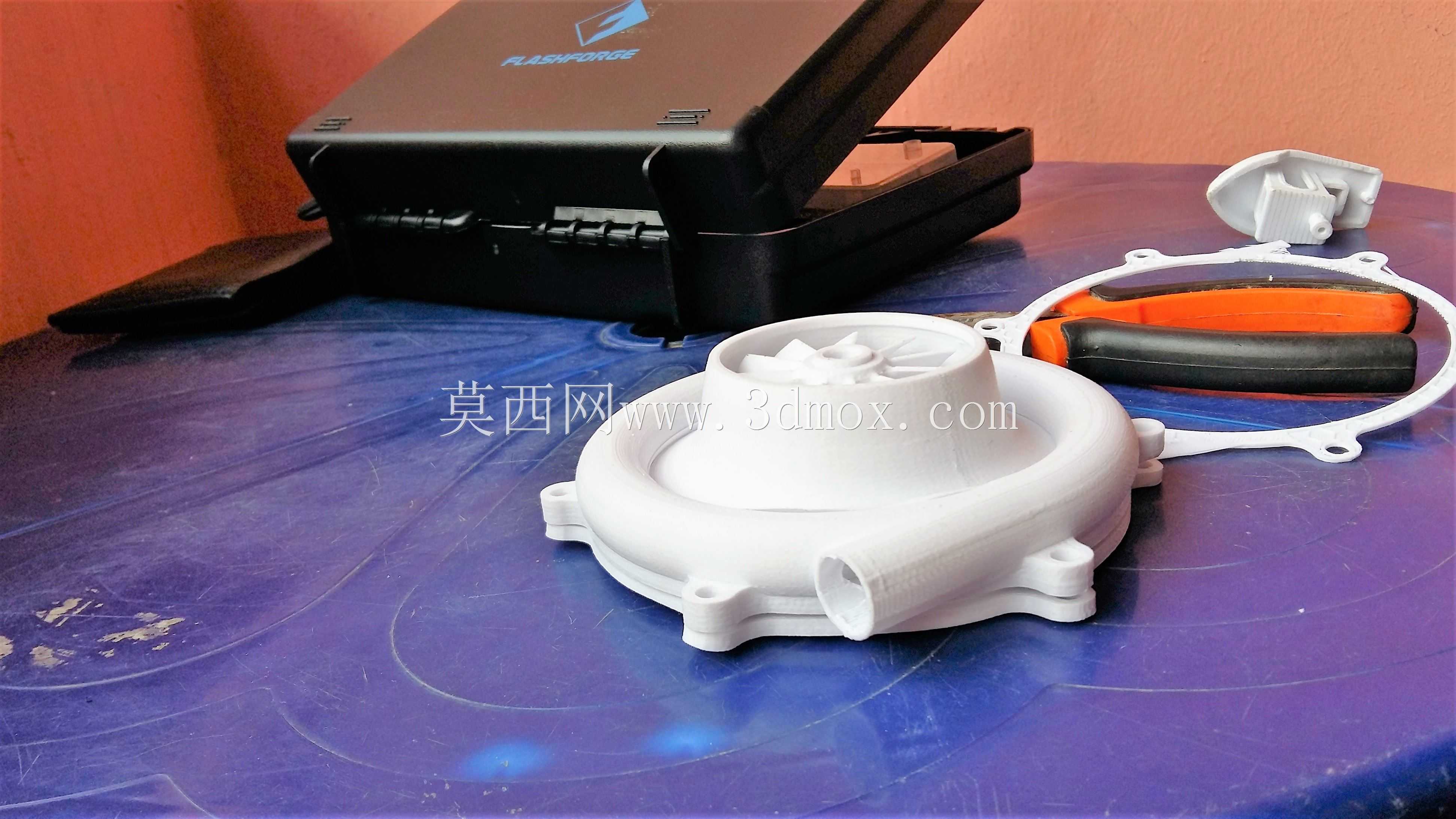

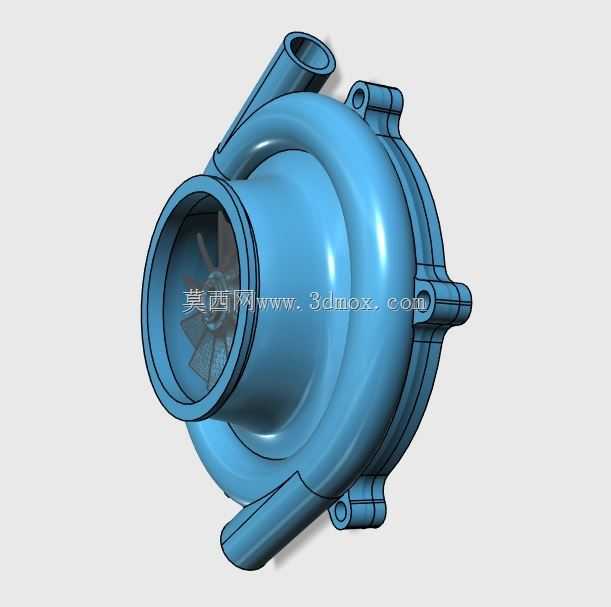

在外形尺寸与安装边界方面，该涡轮整体为圆盘式主体结构，主体轮廓圆润无突兀外凸结构，两个进出口管路分别沿涡壳切向、中心轴向布置，安装耳座均匀分布在涡壳外缘，安装孔位的位置经过优化，既保证了固定后的结构稳定性，又尽可能压缩了安装所需的平面空间，能够适配狭小舱室内的布置需求。进出口管路的直径与微型系统常用的流体管路规格匹配，可直接对接标准快插接头或粘接式管路，无需额外定制变径转接部件。设计过程中充分考虑了小尺寸部件的加工适配性，整体结构无极端狭窄的深腔、薄壁结构，既可以通过3D打印工艺快速制作原型进行功能验证，也可以在量产阶段采用精密铸造、数控铣削等工艺完成加工，能够覆盖从原型验证到小批量生产的全流程需求。涡壳与叶轮的配合间隙经过合理设定，既能够避免转动过程中出现动静部件刮蹭，又能尽可能减少间隙处的工质泄漏，保证涡轮的运行效率。
