多段并行皮带输送设备结构设计

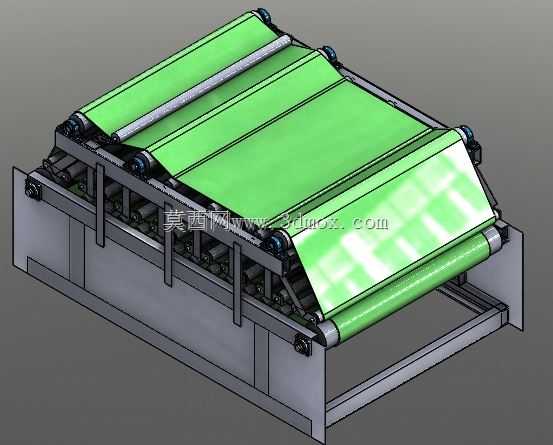

　　在轻工包装、电子元器件分拣、食品加工后段包装这类需要多通道同步分流物料的生产场景里，单条皮带输送线往往无法满足多工位并行上料、不同规格物料分道输送的需求，这款多段并行皮带输送结构就是针对这类工况做的定向设计。从结构布局来看，设备采用整体焊接式方管机架作为承载基础，机架底部预留了地脚安装孔位，可直接通过膨胀螺栓固定在硬化车间地面，安装时需保证机架整体水平度偏差不超过1mm/m，避免皮带运行出现跑偏、物料滑落的问题。机架上部平行布置了三组独立的皮带输送单元，每组单元都配置了独立的驱动辊、从动张紧辊以及中间支撑托辊，三组输送单元可根据实际生产需求设置不同的输送速度，也可单独启停，适配不同工位的节拍匹配需求。皮带选用浅绿色PVC材质，

　　表面做了哑光防滑处理，既可以避免输送过程中轻质物料打滑偏移，也能适配食品接触类工况的卫生要求，皮带下方间隔布置的钢制托辊可以抵消皮带承载后的下挠变形，保证输送面的平面度，即使放置尺寸较小的片状物料也不会出现卡滞、掉落的情况。张紧结构采用尾部螺杆张紧设计，调节时只需转动从动辊两端的调节螺栓即可调整皮带张紧度，日常维护时不需要拆解整体机架，单人即可完成皮带更换、张紧度校准的操作，降低了产线运维的时间成本。每组输送单元的侧边都设置了立式导向挡边，挡边高度略高于皮带输送面，可限制物料在输送过程中的横向位移，避免不同通道的物料出现混道问题，挡边通过螺栓固定在机架侧面的安装槽内，可根据输送物料的宽度灵活调整挡边间距，

　　适配不同尺寸规格的物料输送需求。设备的驱动端统一布置在机架同一侧，可根据现场安装空间选择同侧布置驱动电机或者通过链传动实现单电机驱动多组输送单元，灵活适配不同厂房的布线、安装空间限制。从安装边界来看，设备整体宽度控制在1.8米以内，长度可根据实际输送距离做模块化拼接，单段标准长度为2米，输送面高度可通过选配不同高度的支撑腿在0.6米到1.2米之间调整，能够直接对接前端的分拣设备、后端的包装机或者码垛工位，不需要额外做过渡转接结构。在实际使用过程中，这种并行多段输送结构可以同时完成三种不同品类物料的同步输送，也可以在单条通道做物料缓存、另外两条通道正常输送，兼顾产线的柔性生产需求，相比传统的单条宽皮带输送结构，分道精度更高，

　　后续维护成本更低，不会因为单条皮带损坏就导致整条产线停摆。设计过程中针对辊筒的同轴度做了公差约束，驱动辊和从动辊的径向跳动公差控制在0.2mm以内，避免高速运行时皮带出现周期性窜动，同时机架焊接后做了整体去应力处理，避免长期承载后出现机架变形导致的皮带跑偏问题。托辊采用密封式轴承结构，可适配多尘的生产车间工况，不需要频繁加注润滑脂，延长了设备的无故障运行周期。
