小型工业皮带输送设备结构设计

　　这款小型带式输送设备，在轻工制造、电子组装、食品包装、小型零部件加工产线中有着极高的适配性，常作为工位间物料转接、加工工序间工件传递的核心衔接单元，也可单独作为短距离物料转运设备使用，适配重量在50kg以内的散料、规整盒装件、小型机加工件的水平输送需求，部分场景下可通过调整支腿高度实现小角度倾斜输送，满足上下料位的高度差衔接要求。

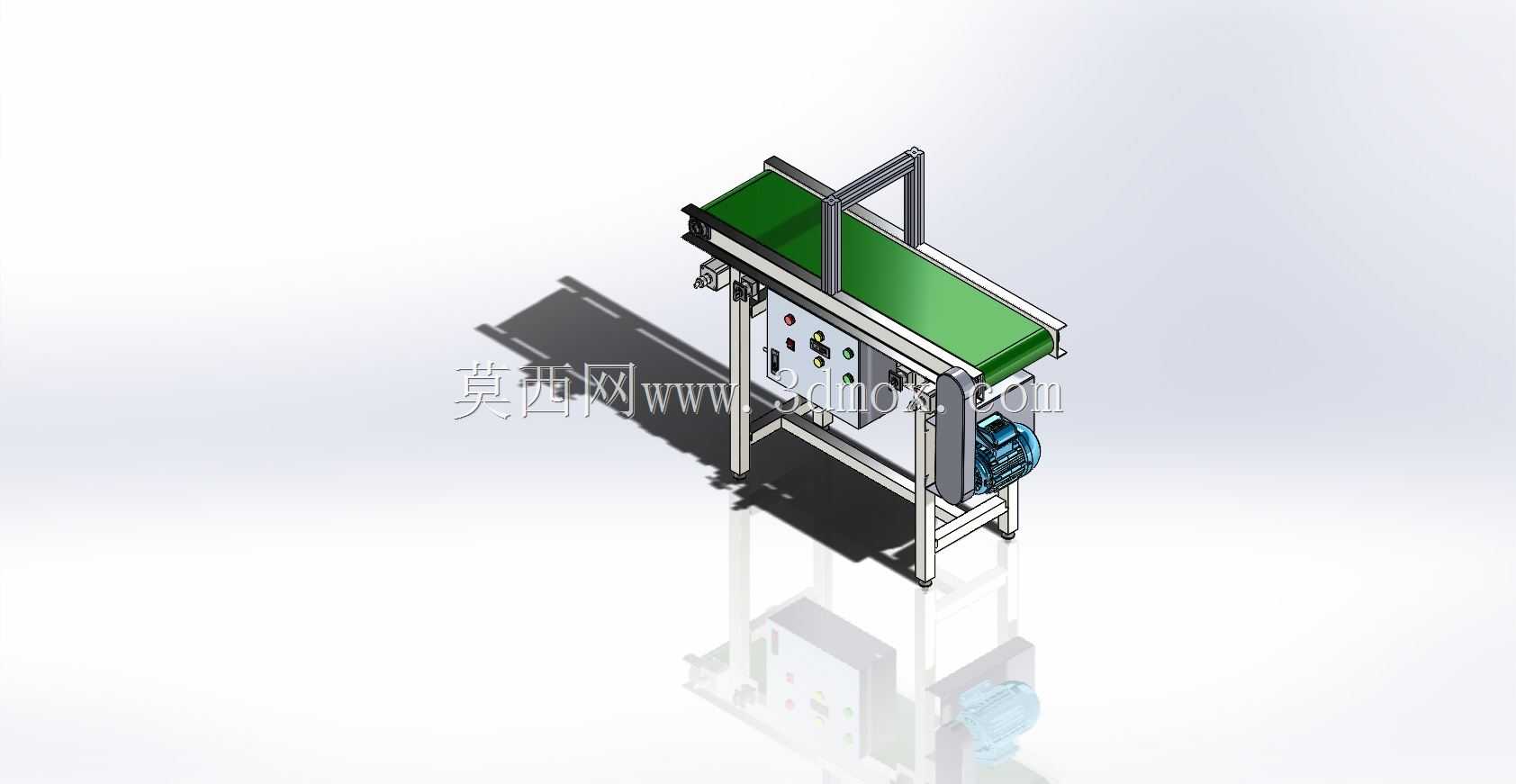

　　从结构设计逻辑来看，整体采用铝型材拼接框架作为承载主体，相比传统焊接钢架，铝型材框架无需做表面防锈涂装，装配时依靠标准角码、T型螺栓即可完成快速组装，后期调整输送长度、加装附属检测组件时也无需动火切割，适配产线快速迭代改造的需求。输送面选用绿色PVC防静电皮带，皮带表面做哑光防滑处理，既可以避免输送过程中轻质工件打滑偏移，防静电属性也能满足电子元器件生产场景的静电防护要求，避免静电击穿敏感电子元件。驱动端采用侧装式减速电机直连驱动辊的布局，相比传统链传动结构，直连驱动的传动效率更高，运行过程中无链条传动的异响与润滑维护需求，驱动侧的电机安装座预留了腰型调节孔，可通过调整电机位置实现皮带张紧度的快速调节，无需拆解框架结构即可完成日常维护操作。

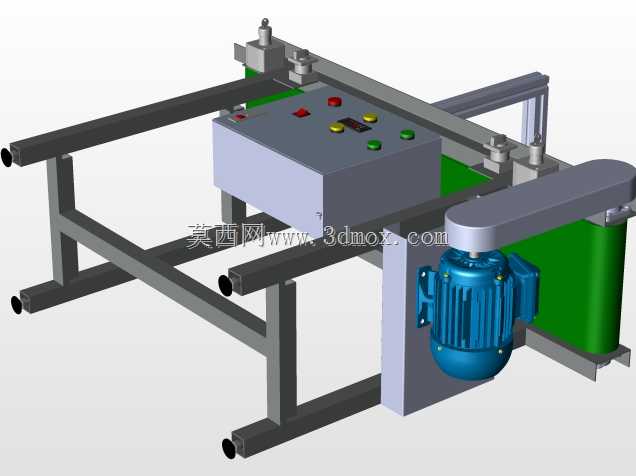

　　设备两侧设置了高度可调的导向护栏，护栏采用薄壁不锈钢方管制作，通过快拆式夹座与铝型材框架连接，可根据输送物料的宽度灵活调整护栏间距，避免物料在输送过程中从皮带侧边掉落，护栏顶端预留了传感器安装位，可直接加装光电检测开关、计数传感器等组件，实现物料到位检测、输送计数、堵料停机等自动化功能，无需额外焊接安装支架。设备中部下方集成了电气控制盒，控制盒面板上设置了启动、停止、急停按钮以及调速旋钮，内置调速驱动模块可实现皮带运行速度在0-30m/min范围内无级调节，适配不同生产节拍的输送需求，控制盒采用嵌入式安装布局，不额外占用设备周边的操作空间，布线全部隐藏在铝型材的槽道内部，避免线缆外露造成的剐蹭、积尘问题。

　　从安装边界尺寸来看，这款设备的整体宽度控制在400mm以内，输送面有效宽度为200mm，标准段长度为1200mm，支腿高度可在700mm-900mm范围内调节，可直接对接高度在750mm-850mm区间的标准工作台、加工设备进出料口，安装时仅需要将四个支腿底部的可调脚杯调整至水平状态即可固定，无需做地面预埋或膨胀螺栓固定，方便产线布局调整时的快速移位。设备的从动辊端同样设置了张紧调节结构，采用两端对称的螺杆调节方式，调整皮带张紧度时可保证两端张紧力一致，避免皮带运行过程中出现跑偏问题，辊筒表面做了滚花处理，增大辊筒与皮带之间的摩擦力，避免重载输送时出现皮带打滑丢转的情况。

　　在实际使用场景中，这款输送设备可单台独立使用，也可多台拼接组成长距离输送线，还可与转弯机、提升机等设备组合形成环形输送回路，适配不同的产线布局需求。针对食品加工场景，可将皮带更换为食品级PU材质，框架做钝化处理即可满足食品生产的卫生要求；针对五金加工场景，可在皮带表面加装防滑挡条，避免倾斜输送时工件下滑，整体结构的模块化设计让设备的改造成本极低，可快速适配不同行业的输送需求。设备底部的支腿之间设置了横向加强筋，提升了框架整体的刚性，即使在满负载运行状态下也不会出现框架晃动、皮带抖动的问题，保证输送过程的平稳性，避免工件在输送过程中出现磕碰、移位的情况，满足精密零部件输送的稳定性要求。
