工业生产用板条式物料输送设备结构

　　在轻工加工、电子元器件组装、食品包装、小型零部件分拣这类产线场景里，板条式输送设备的适配性往往比常规皮带输送更突出——它的承载面由离散板条拼接而成，不会像皮带那样长期受尖锐工件剐蹭出现表层破损，也不会因为输送带油污的工件出现皮带打滑、渗污难清理的问题，尤其适合输送底面平整、有一定硬度的小型工件，比如机加工后的小五金件、包装完成的盒装产品、组装线上的塑料壳体，能在产线各工序间完成平稳的工件转序，衔接上下料工位、检测工位、包装工位的物料流转，避免人工搬运带来的工件磕碰与效率损耗。

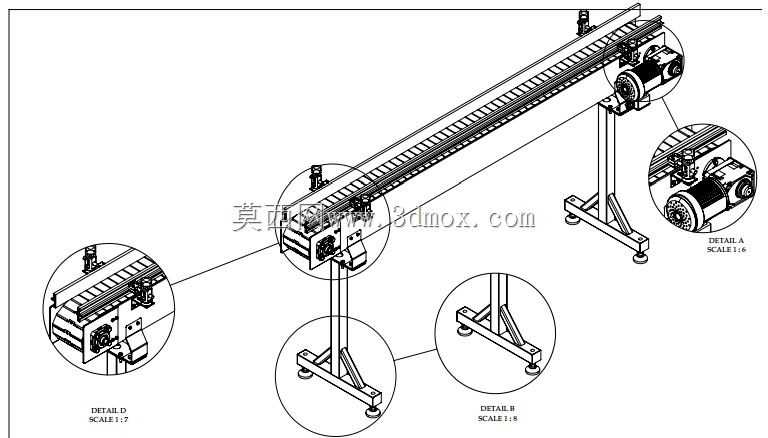

　　从结构设计逻辑来看，这套输送设备的整体框架采用分体式支撑设计，两侧的立式支脚搭配斜向加强筋，底部设置可调式脚杯，安装时可以通过脚杯的螺纹调节整体输送面的水平度，抵消地面不平整带来的安装偏差，不需要额外做地基预埋，适配车间内不同层高的工位对接需求。输送段的主体框架采用轻量化的型材拼接，板条沿输送方向等距排布在两侧的传动链条上，驱动端设置在设备的一端，配套的减速驱动机构直接安装在驱动轴端，省去了额外的传动链张紧结构，减少了传动环节的功率损耗，同时驱动端做了局部放大的细节设计，能清晰看到驱动轴与链轮的配合结构、轴承座的安装定位，方便后期维护时拆解更换易损件。

　　设备的张紧结构设计在从动端，通过调节螺栓可以调整从动轴的前后位置，进而张紧两侧的传动链条，避免长期运行后链条磨损伸长出现跳齿、板条运行卡顿的问题，张紧行程预留了足够的调节量，能覆盖链条全生命周期的磨损补偿需求，不需要频繁拆换链条。板条的安装结构采用卡扣式定位，每块板条都通过紧固件固定在链条的附件上，单块板条出现磨损变形时，可以单独拆解更换，不需要整段拆解输送面，大幅降低后期维护的配件成本与停机时间。

　　从安装边界来看，这套输送设备的整体宽度控制在窄幅区间，适合在空间紧凑的车间内排布，不会占用过多的产线横向空间，支脚的横向支撑跨度经过配重核算，即使输送段做加长布置，也不会出现设备侧翻的风险，输送面的高度可以根据对接工位的需求做定制化调整，常规适配750mm-900mm的人工操作高度，也可以对接自动化设备的上下料口做高度适配。设备的驱动端做了安全防护设计，传动部件全部内置在框架护罩内，避免运行过程中衣物、工具卷入传动结构，符合车间生产的安全规范。

　　在实际运行过程中，板条之间的拼接间隙控制在极小的范围内，不会出现小型工件卡入间隙的问题，板条表面做了平整处理，输送过程中工件不会因为板面凹凸出现偏移，对于需要在输送过程中完成检测、喷码的工序，这种平稳的输送面能保证检测位置的一致性，减少工序误差。和网带输送相比，板条输送的承载面刚性更强，不会因为工件局部重压出现板面凹陷，适合输送单位面积重量稍大的工件，同时板条的材质可以根据输送场景更换，比如食品行业可以采用食品级塑料板条，机加工行业可以采用金属板条，适配不同行业的使用需求。

　　整套结构的三维建模过程中，对所有配合面都做了公差匹配设计，比如链轮与轴的配合公差、轴承座与框架的安装定位公差、板条与链条附件的安装间隙，都按照实际机加工的精度要求做了预留，模型中的所有标准件都采用通用规格，采购替换时不需要定制特殊配件，降低了设备的制造成本与维护难度。支脚的斜撑结构采用三角形稳定结构，在保证支撑强度的前提下减少了型材的用量，控制了设备整体的重量，方便车间内的移位与排布。
