悬臂式立式饮品灌装作业设备结构

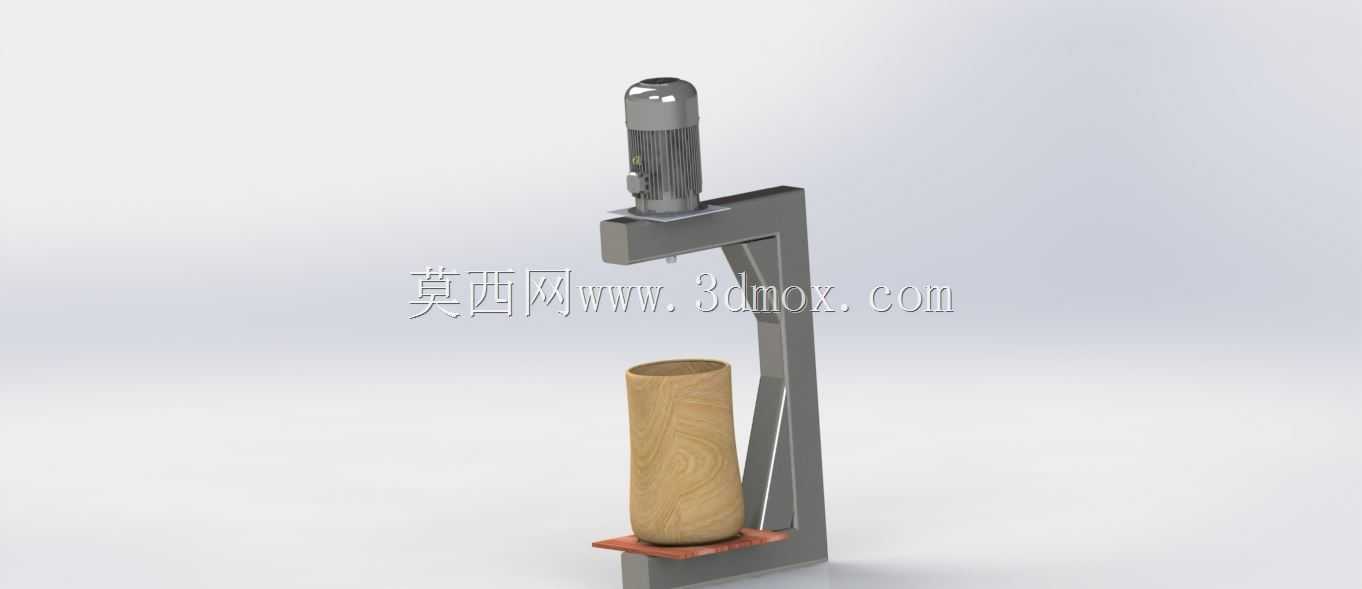

　　这套悬臂式立式作业结构，主要面向小型饮品加工场景的定量灌装工序设计，适配微型工坊、小型饮品生产点位的小批量灌装需求，区别于大型流水线的高速灌装设备，该结构更侧重小空间部署、灵活换型的使用需求，能够适配圆柱型纸质、木质外包装容器的灌装作业，容器放置在底部带防滑垫的承托工位上，承托板采用耐磨非金属材质，避免容器底部在放置、定位过程中出现刮损。从结构布局来看，驱动单元采用立式安装方式固定在悬臂机架的顶部端面，机架采用单悬臂L型焊接结构，主体支撑臂采用厚壁矩形型钢加工而成，悬臂伸出长度经过受力校核，确保驱动单元满载运行时机架形变量控制在允许范围内，不会因为悬臂形变导致灌装头对位偏差。驱动输出端直接连接灌装执行头，

　　执行头垂直向下对准下方容器的中心位置，对位精度依靠机架的加工精度保证，无需额外加装横向调节机构，简化整体结构的同时降低了设备制造成本，适合小产能场景的低成本部署需求。安装边界方面，整套结构的占地面积不足0.3平方米，底部不需要做特殊的地基固定，仅需放置在水平硬质工作台面即可稳定运行，机架底部的四个支撑脚可做小幅高度调节，抵消工作台面的平面度误差，保证灌装头的垂直对中度。设备运行时，驱动单元带动灌装执行头做垂直方向的往复升降动作，下行至容器瓶口位置完成定量注料，注料完成后上行复位，操作人员即可更换下一个待灌装容器，整个动作逻辑简单，没有复杂的联动机构，后期维护仅需定期检查驱动单元的固定螺栓松紧、升降导向部位的润滑情况即可，

　　不需要专业的设备维护人员操作。设计过程中特意将电气驱动部分与物料接触部分做了物理分隔，驱动单元完全布置在灌装工位的上方外侧，避免灌装过程中物料飞溅渗入驱动单元造成设备故障，同时悬臂的内侧立面做了光滑圆弧过渡处理，没有卫生死角，方便日常生产结束后的清洁擦拭，符合食品饮品加工场景的卫生要求。承托工位的位置做了下沉式定位设计，容器放置后不会因为轻微碰撞出现偏移，不需要操作人员反复对位，能够有效降低操作难度，提升单工位的作业效率。整套结构没有采用复杂的传动组件，动力传递路径短，运行过程中的噪音控制表现优异，适合在临街商铺、工坊这类对噪音有要求的场景使用，同时整体重量较轻，可根据生产点位的调整灵活搬运移动，不需要固定安装位置。结构的受力路径经过优化，驱动单元运行时产生的垂直作用力直接通过悬臂主支撑臂传递到底部承托台面，不会产生额外的倾覆力矩，即使在高速往复运行状态下，机架也不会出现明显晃动，保证灌装作业的稳定性。
