立式教学实训传感检测装置结构设计

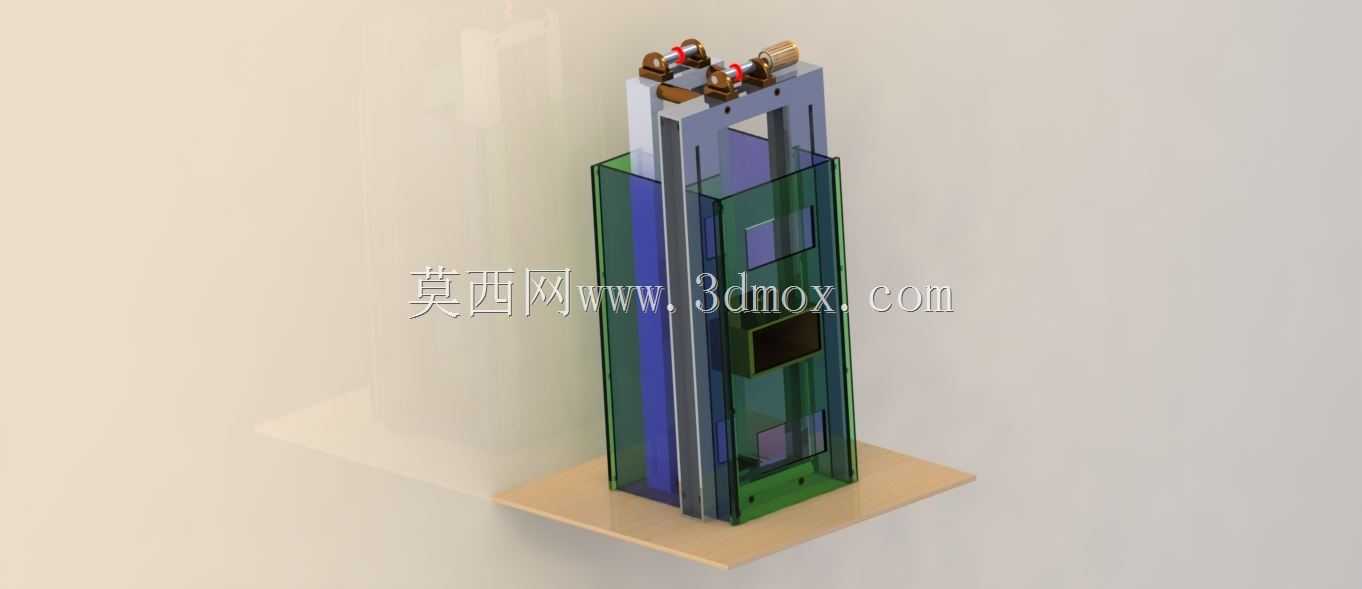

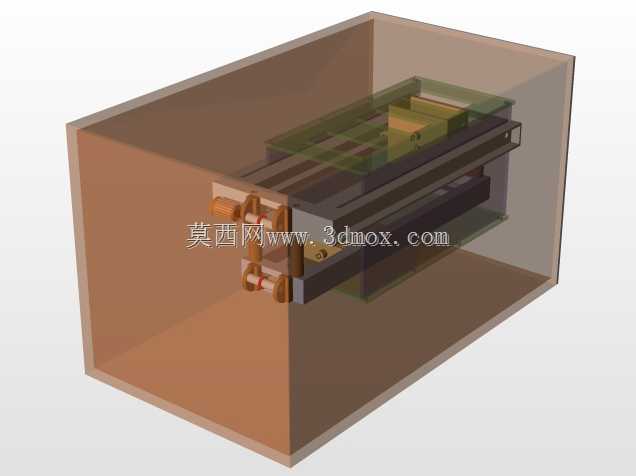

　　这款立式结构的传感检测装置，最初的设计出发点是面向职业院校、工科专业的实训教学场景，用来填补入门级工程实践中，学生对传感检测单元安装、调试、信号采集全流程认知的空白。很多刚接触机电一体化的学生，在课本上学到的都是传感器的原理公式，很少有机会接触到完整的集成式安装结构，不知道实际工况里传感器怎么固定、走线怎么规划、不同检测位的高度差怎么适配，这套装置就是把工业现场常见的立式检测工位做了等比例缩小，保留核心结构特征的同时，把内部的安装空间做了可视化处理，外层的透明护板可以让学生直接看到内部的导轨、安装板以及传感元件的排布，不用拆解就能理解整体的布局逻辑。

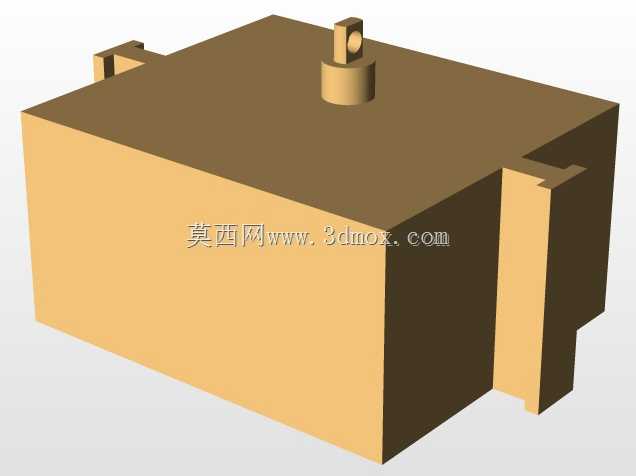

　　从实际用途来看，它可以完成多类基础传感检测实训：顶部的安装位可以固定光电、接近、颜色识别等不同类型的传感头，配合下方可升降的载物平台，能模拟生产线上工件到位检测、材质识别、高度差测量等常见工况，学生可以自行调整传感头的安装角度、前后位置，也能更换不同类型的传感模组，对比不同检测原理的传感器在相同工况下的检测精度、响应速度差异。装置底部采用方形安装底板，四个角预留了标准的安装孔位，既可以直接放置在实训台面上使用，也可以通过螺栓固定在铝型材实训架上，适配不同实验室的布局要求，整体的安装边界控制在较小的范围内，不会占用过多的实训台面空间，适合多组学生同时开展实操练习。

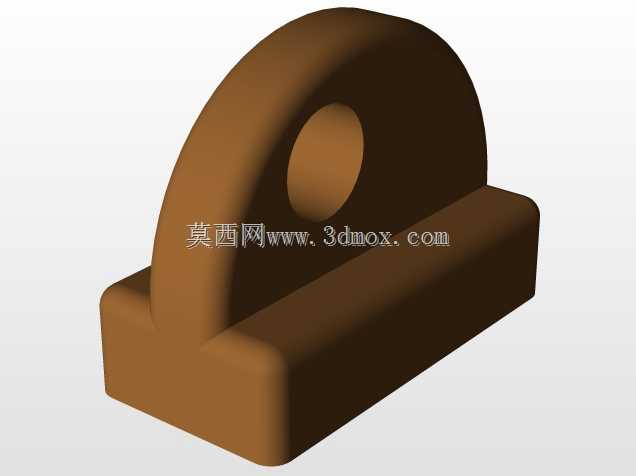

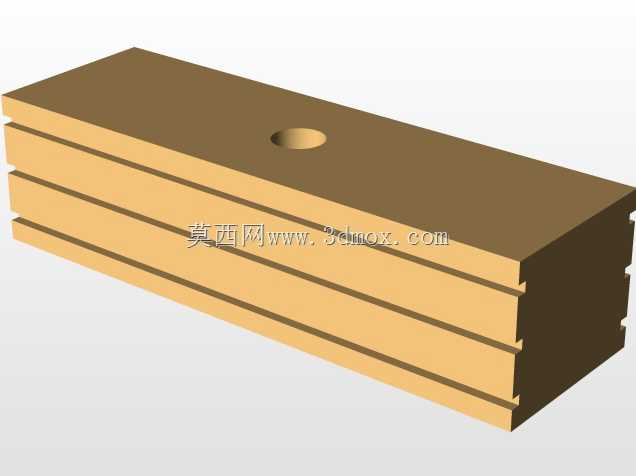

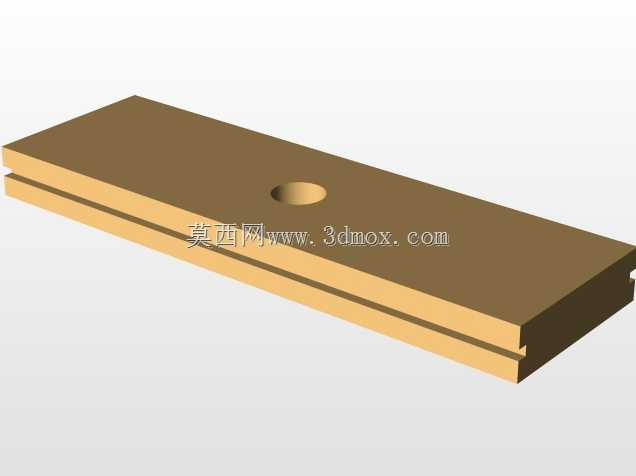

　　结构设计上，主体采用双立柱加中间滑动安装板的框架形式，两根竖向的立柱既作为整体的支撑受力件，也集成了滑动导轨的功能，中间的安装板可以沿着立柱做上下位置调整，调整到位后通过侧面的紧定螺钉固定，不需要额外的辅助工具就能完成位置调节，方便学生根据不同的实训项目快速调整检测高度。顶部的传感头安装座设计了多组可调安装位，每个安装位都预留了长条形调节槽，传感头固定后可以沿着槽位做前后、左右的微调，满足不同检测距离、不同检测角度的调试需求，安装座上方预留了走线槽，所有传感模组的信号线都可以沿着走线槽规整排布，避免实训过程中线缆拉扯、缠绕导致的接线故障，也能让学生养成工业现场规范布线的习惯。

　　考虑到教学场景下的使用频率较高，所有的活动调节部位都做了耐磨处理，导轨接触面采用了低摩擦的耐磨材质，反复调节也不会出现卡顿、磨损间隙过大的问题；外层的透明护板采用高强度的透明工程材料，既保证了结构可视化的效果，也能起到安全防护作用，避免学生调试过程中误触内部的接线或者运动部位造成磕碰。装置的载物平台设计成可快速更换的形式，平台上预留了多组标准的工件定位孔，可以搭配不同的实训工件使用，比如不同材质的检测块、不同颜色的色卡、不同高度的标准块，不需要额外制作夹具就能完成固定，大幅提升实训项目的拓展性。

　　在安装尺寸的把控上，整体竖向高度适配常规实训台的操作视线，学生站在实训台前操作时，不需要弯腰或者抬手就能完成所有的调节、接线操作，横向宽度控制在单组实训工位的合理范围内，不会和相邻的实训装置产生空间干涉。底部的安装底板做了加厚处理，保证整体放置时的稳定性，即使学生在调试过程中施加一定的侧向力，装置也不会出现倾斜、晃动的情况，不需要额外增加配重块。内部的安装板上预留了通用的安装孔阵列，除了配套的实训传感模组之外，也可以兼容市面上多数常规尺寸的工业传感器，老师可以根据教学进度自行拓展实训内容，不用重新加工安装结构，降低了实训装置的后续升级成本。

　　很多实训装置在设计时会把结构做的过于封闭，学生只能按照预设的步骤接线、操作，很难理解结构本身的设计逻辑，这款装置特意把支撑结构、调节结构、布线结构都做了外露或者可视化处理，学生在实操过程中不仅能学习传感器的应用知识，也能理解这类立式检测工位的结构设计思路，比如为什么采用双立柱结构而不是单悬臂、为什么调节位要设计长槽而不是圆孔、走线槽为什么要布置在立柱的侧面而不是正面，这些细节都是实际工程设计中需要反复权衡的内容，通过这套装置的实操，能让学生把课本上的结构设计知识和实际应用结合起来，避免只会背原理不会做实际设计的问题。
