落地式金属管材砂轮切割设备结构

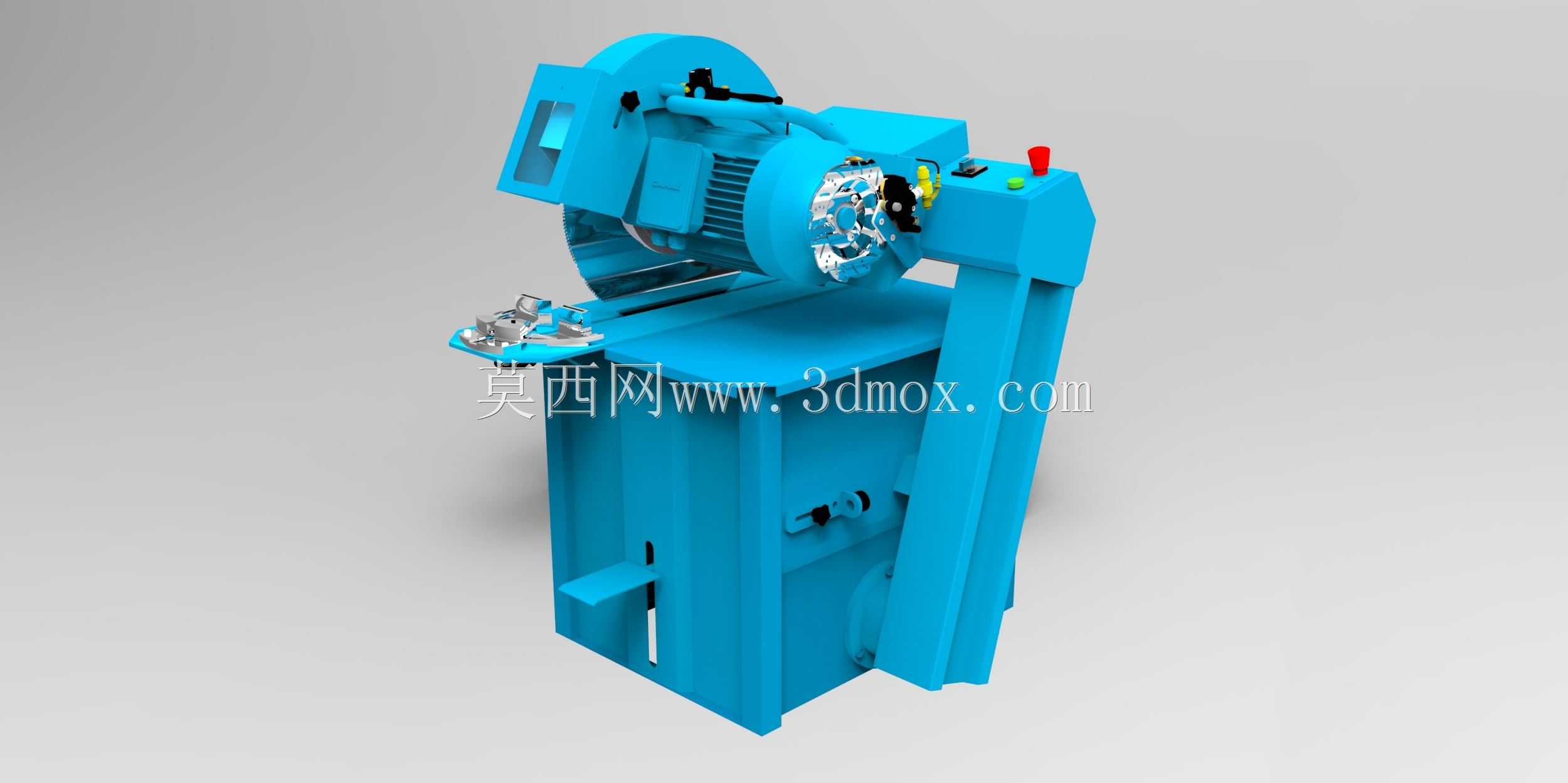

　　在五金加工、钢结构预制、管道安装这类现场作业场景里，这类落地式金属管切割设备是工位上最常见的下料工装，和大型数控切割设备不同，它的定位就是小批量、多规格管材的快速切断作业，不需要复杂的编程调试，工人经过简单操作培训就能上手，适配施工现场、机修车间、五金加工厂的零散下料需求。从结构布局来看，设备采用一体式立式柜式机架作为承载主体，下部的柜体既可以容纳电机传动组件、电气控制元件，也能作为配重底座保证切割作业时的整机稳定性，避免下压切割过程中设备出现翘动偏移。上部的切割执行端采用摆臂式铰接结构，砂轮切割片安装在摆臂前端的主轴上，动力通过电机经传动结构传递到主轴，带动砂轮片高速旋转完成金属切削，摆臂的铰接支点经过受力校核，

　　保证下压切割时的运动轨迹稳定，不会出现切割面偏斜的问题。工件夹持机构设置在机架前端的工作台面上，采用快速夹紧的钳口结构，可以根据不同管径的圆管、方管调整夹持范围，钳口的夹持面做了防滑处理，保证切割过程中管材不会出现轴向窜动或者周向转动，确保切割断面的平整度。操作控制元件集中布置在摆臂靠近操作人员的一侧，包括启动停止按钮、紧急停止按钮，急停按钮采用醒目的红色凸起设计，出现异常工况时可以快速触发停机，符合机械安全设计的规范要求。设计这类设备的时候，首先要考虑的是作业时的受力传递路径，切割产生的径向力会通过摆臂、铰接座直接传递到下部的一体式机架上，不会让薄壁柜体结构承受集中载荷，避免长期使用后出现结构变形。安装边界方面，设备为落地式安装，

　　不需要额外打膨胀螺栓固定，依靠自身底座重量即可保持稳定，整机占地面积不到一平方米，对车间工位的空间要求很低，适合在狭窄的作业区域布置。设备的传动部分做了防护设计，砂轮片外侧设置了半包围式的防护罩，切割产生的高温金属碎屑会被防护罩阻挡，不会飞溅到操作人员一侧，同时防护罩的角度可以根据切割位置做小幅调整，兼顾防护效果和操作视野。和手持式切割机相比，这种固定式结构的切割精度更高，切割断面的垂直度更好，不需要后续大量的打磨修形工作，尤其是针对批量同规格管材下料的时候，夹持定位后可以保证每一段管材的切割长度一致，减少尺寸误差。在日常维护层面，下部的柜体设置了可开启的检修门，方便定期检查传动部件的润滑情况、电气线路的连接状态，

　　砂轮片的更换也不需要拆解过多结构，松开主轴锁止结构即可快速完成耗材更换，降低设备的停机维护时间。设备的工作台面做了加厚处理，长期放置工件、承受夹持力不会出现凹陷变形，台面的平整度经过加工处理，保证工件放置时的水平基准，避免因为台面倾斜导致切割角度出现偏差。摆臂的铰接位置设置了阻尼复位结构，完成切割动作松开操作手柄后，摆臂会自动抬起到初始位置，不需要操作人员手动抬升，减少重复作业的操作强度。电气控制部分设置了过载保护，当切割进给量过大导致电机负载超过额定值时，会自动切断电源，避免电机烧毁，延长设备的使用寿命。这类设备主要适配普通碳钢管材、型材的切断作业，更换对应材质的砂轮片也可以切割不锈钢等其他金属材料，是金属加工领域入门级但不可或缺的基础下料设备，结构设计上优先考虑可靠性、易操作性和维护便捷性，没有多余的复杂功能，完全围绕现场快速下料的核心需求做结构优化。
