五轴联动数控加工中心整机结构设计

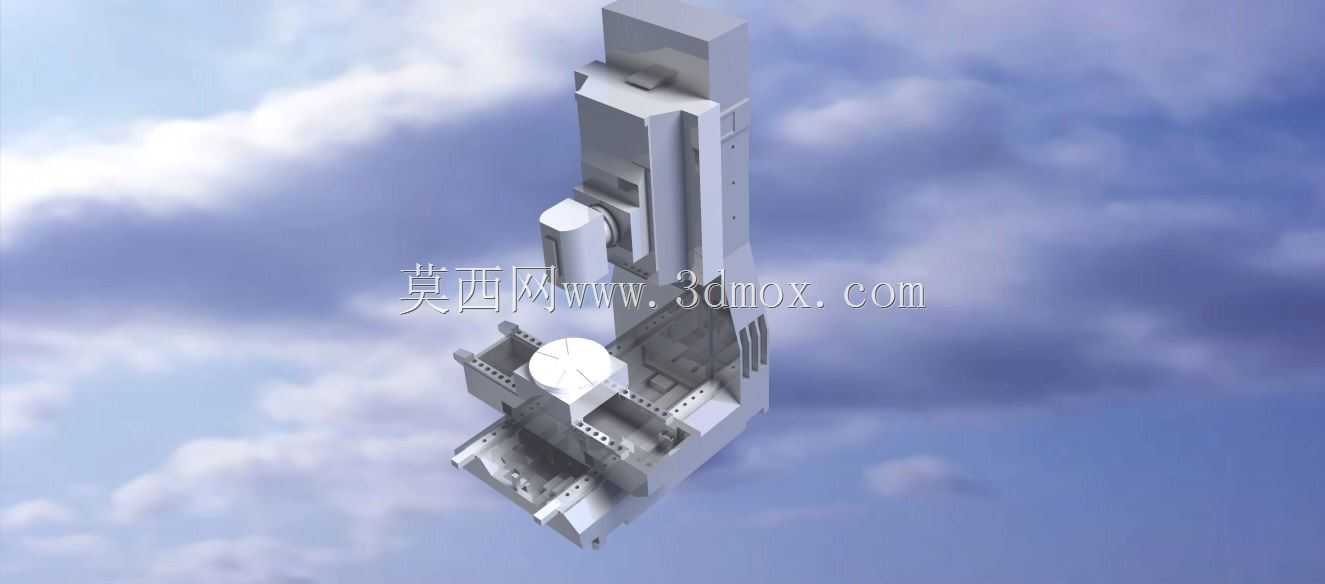

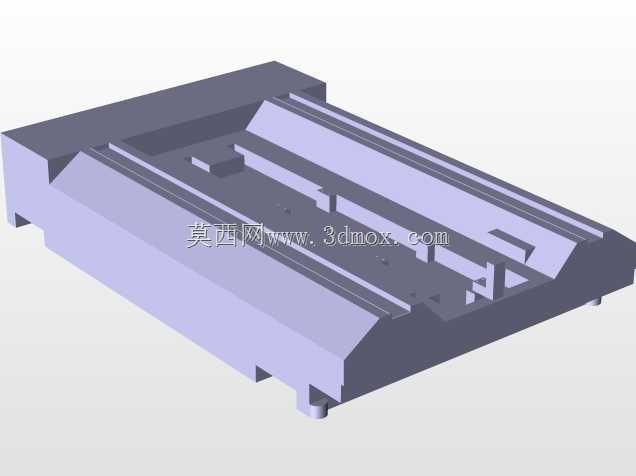

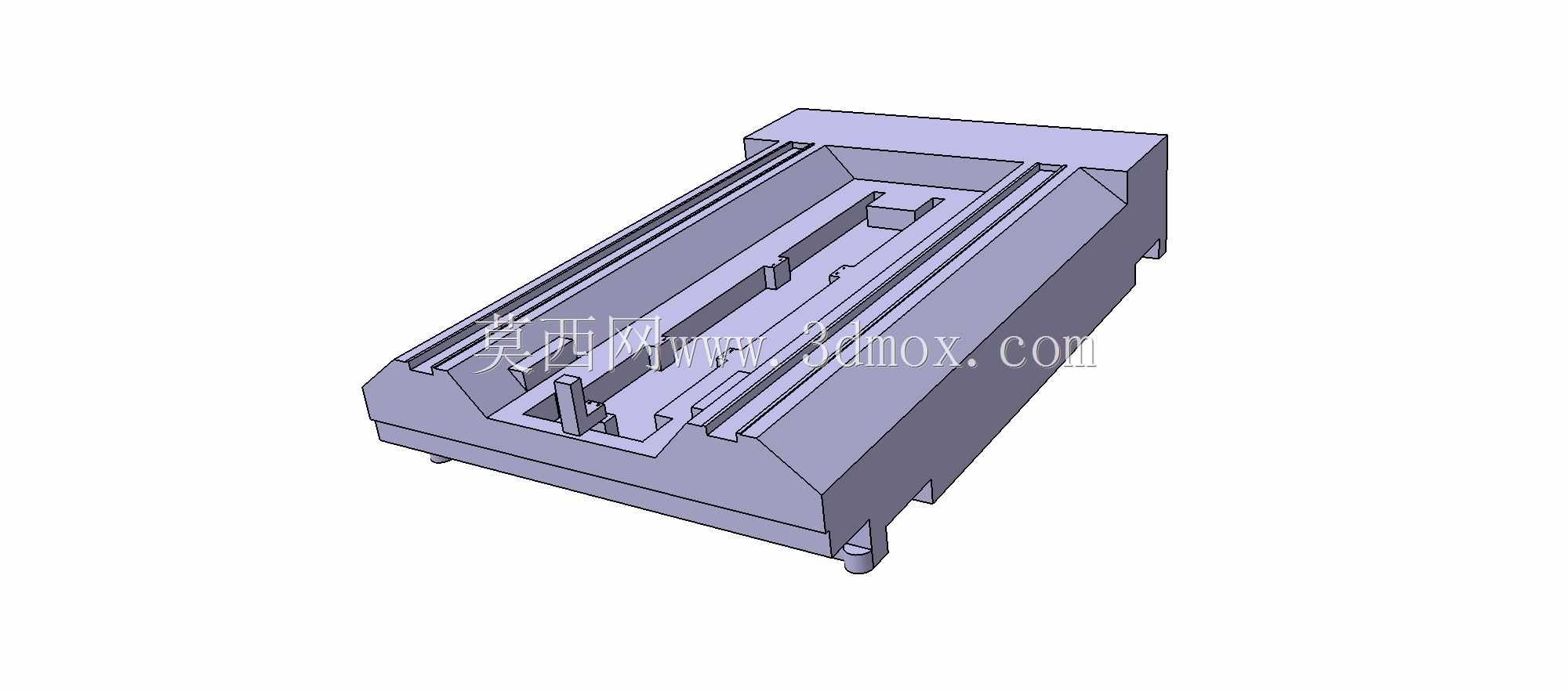

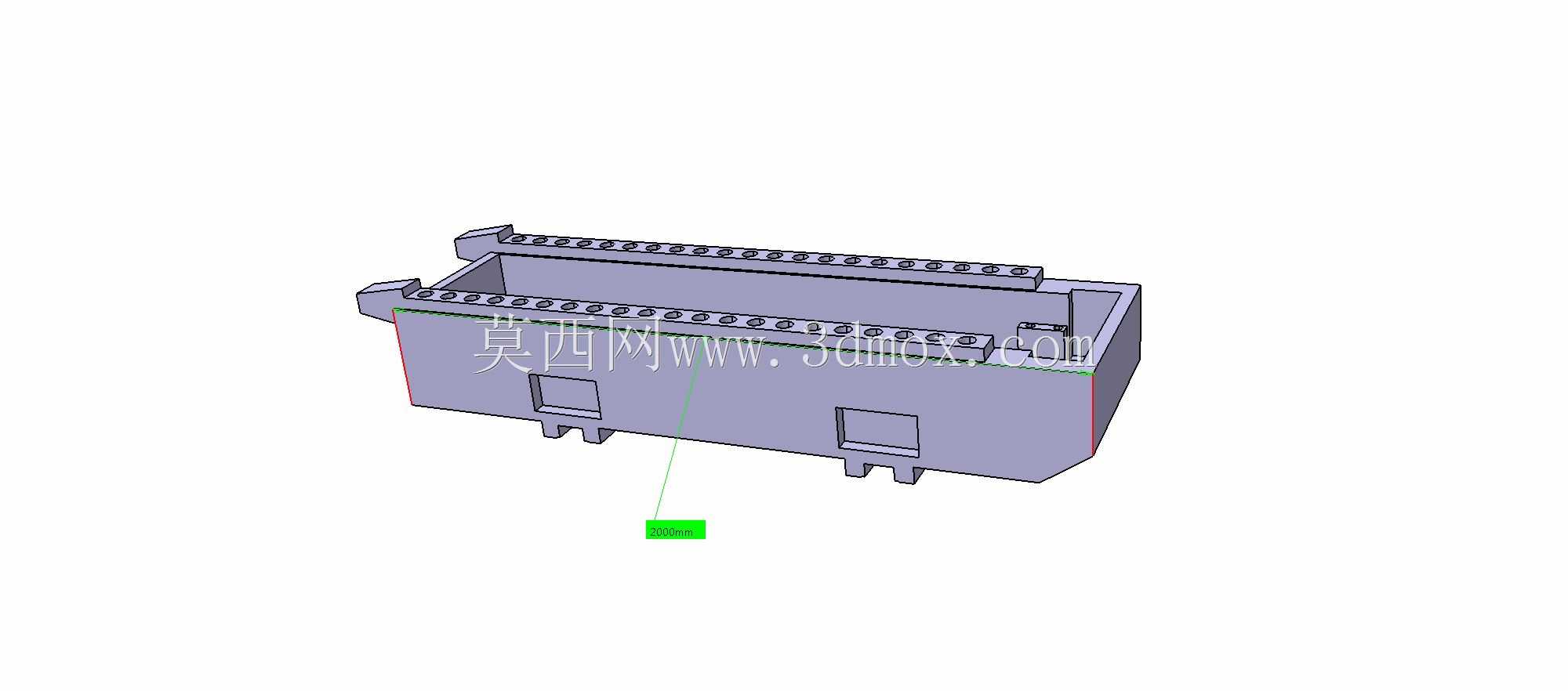

　　这套五轴加工设备的结构设计，核心围绕复杂曲面类零件的高精度加工需求展开，在航空航天结构件、精密模具型腔、医疗植入假体加工场景中，这类结构的设备能一次装夹完成多面加工，避免多次装夹带来的定位误差，大幅提升复杂零件的加工精度与工序流转效率。从结构布局来看，设备采用三个线性轴搭配两个旋转轴的配置，线性轴负责刀具与工件在空间三个正交方向的进给移动，两个旋转轴分别实现工件的回转与摆角动作，可让刀具以最优切削角度接触工件表面，解决传统三轴设备无法加工倒扣、深腔复杂曲面的痛点，在加工叶轮、叶片类带空间扭曲流道的零件时，能有效避让刀具与工件、夹具的干涉，保证切削过程的稳定性。设计过程中优先考虑了整机的刚性匹配，床身采用整体式承载结构，

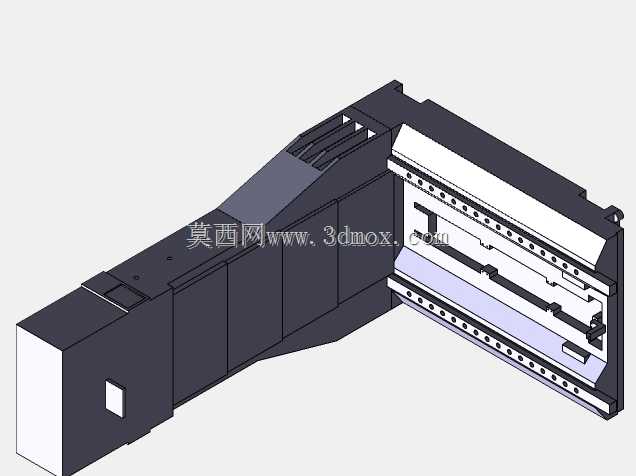

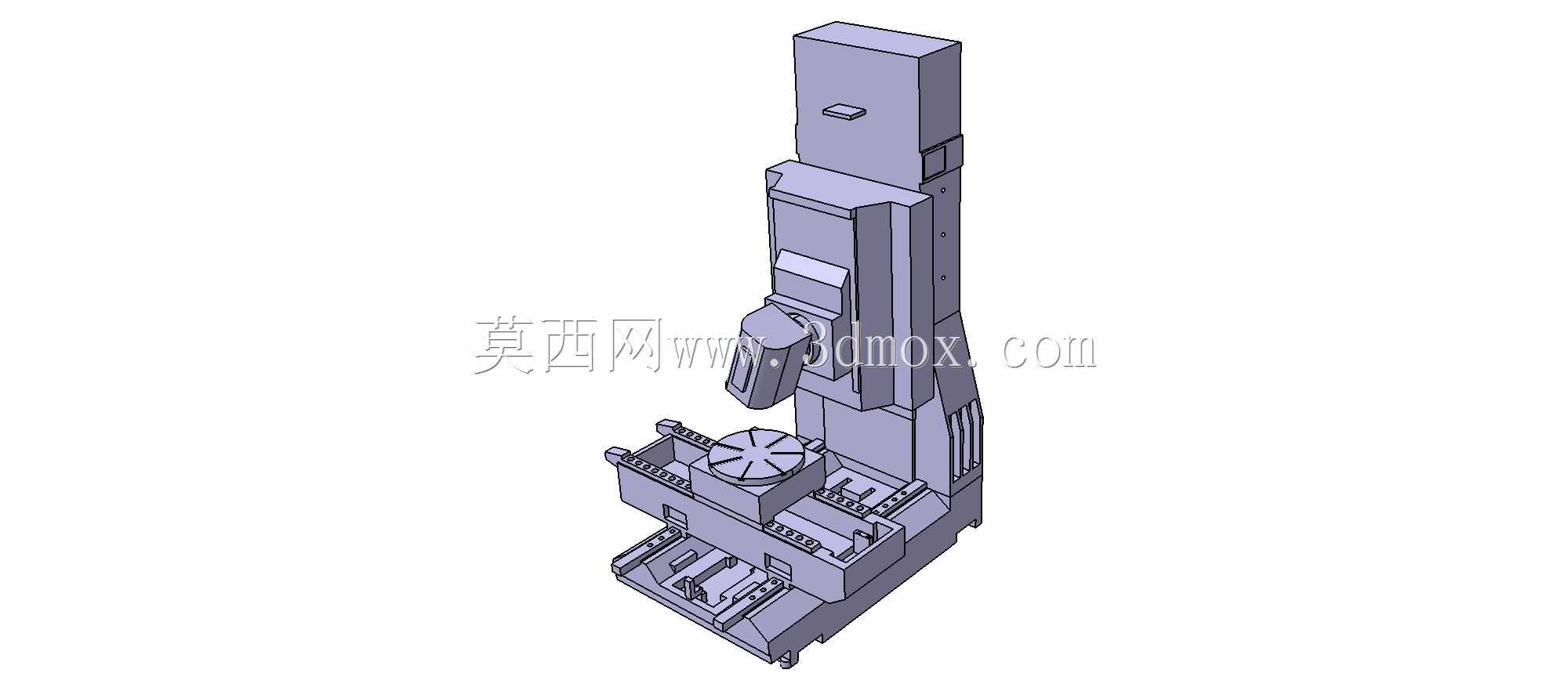

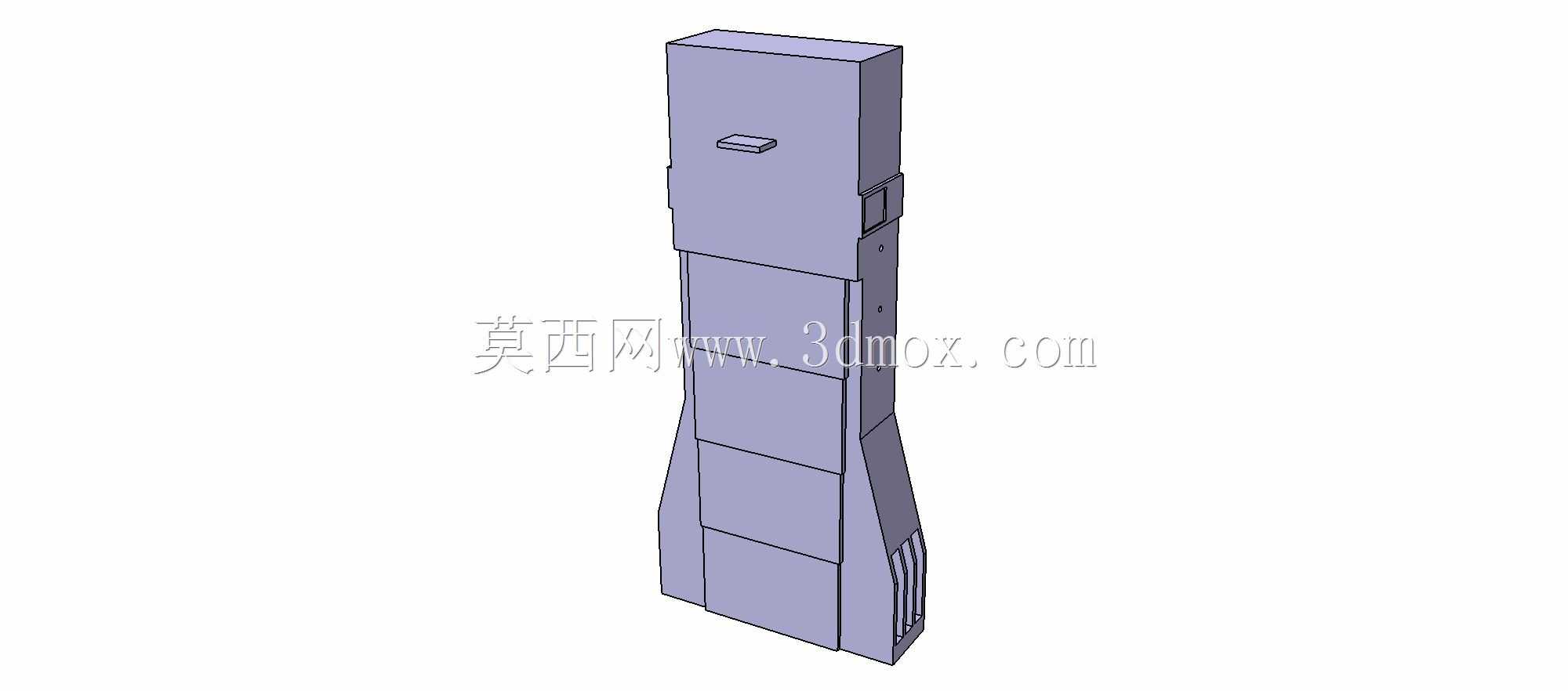

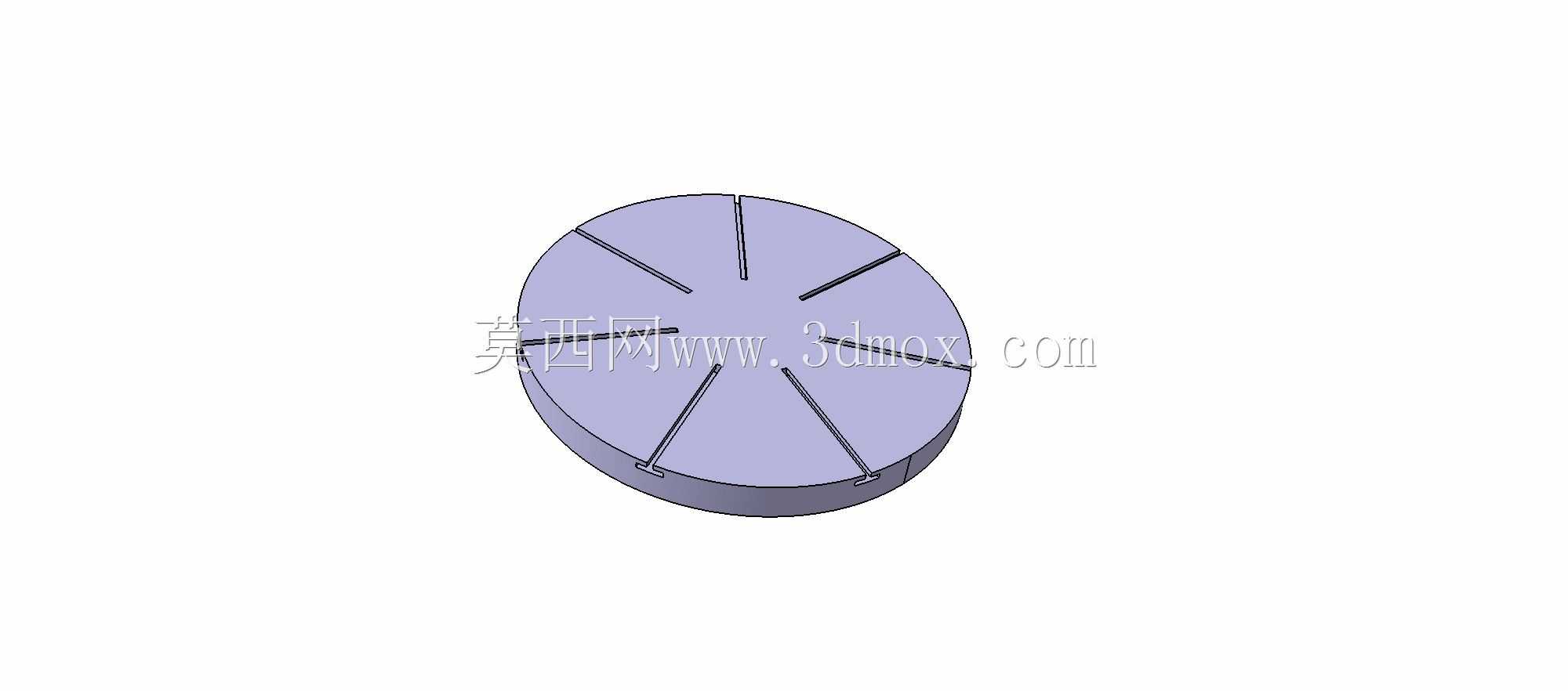

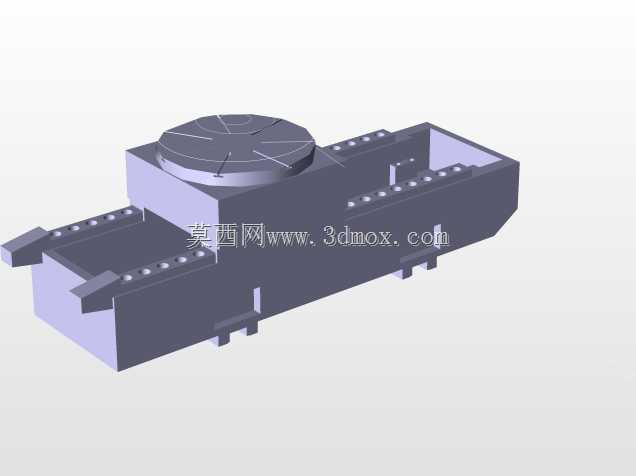

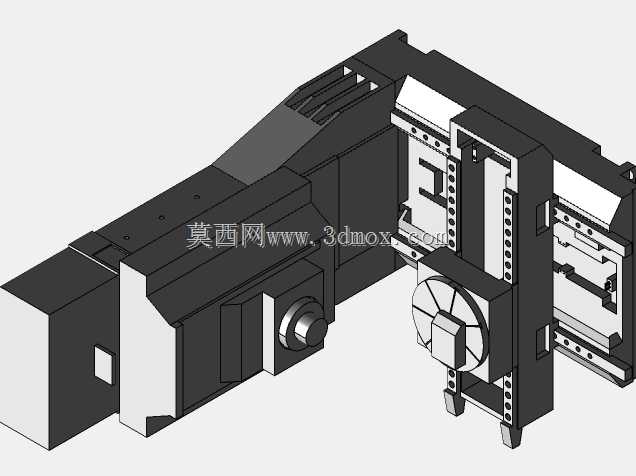

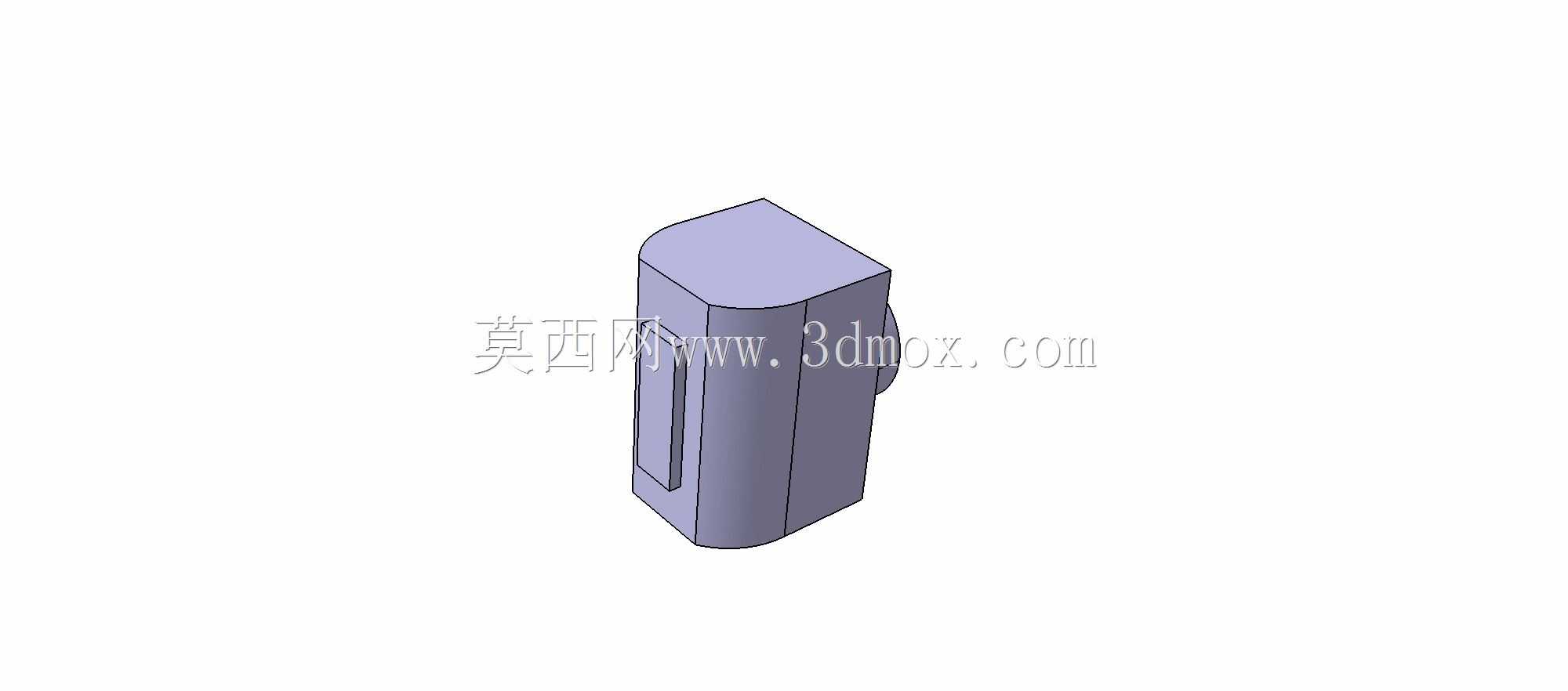

　　底部预留了地脚安装的调节基准面，安装时可通过调整垫铁找平，保证各轴运动的直线度与垂直度公差在设计允许范围内，立柱与滑枕的导轨安装面经过结构加强，避免大切削负载下出现结构形变影响加工精度。旋转工作台的承载面设置了标准T型槽，可适配通用夹具与定制专用夹具，工作台的回转中心与线性轴的坐标原点做了同轴度校准设计，后期设备调试时可快速完成坐标系标定，减少现场调试的工作量。主轴单元采用立式布局搭配摆头结构？不对，这套结构是工作台带回转摆角的配置，主轴沿Z轴方向做上下进给，X、Y轴带动工作台做水平方向的纵横移动，A轴带动工作台做俯仰摆动，C轴带动工作台做圆周回转，这种结构的优势是主轴部分结构重量恒定，Z轴进给的动态响应更稳定，

　　适合做高速精加工工况。设备的外围安装边界在设计时预留了操作门、排屑机构的安装空间，电气柜的安装位置设置在床身侧后方，避免切削液、铁屑进入电气元件区域，管线排布预留了拖链安装空间，各轴的运动行程范围内做了硬限位与软限位的双重防护结构，防止超程运动造成机械碰撞。从实际加工用途来看，这类设备可覆盖从铝合金、铜合金等有色金属的高速铣削，到模具钢、不锈钢等硬质材料的半精、精加工工序，针对不同材质的切削需求，结构设计时预留了主轴转速、进给扭矩的选型适配空间，可根据实际加工场景更换对应参数的主轴单元与伺服驱动系统。整机的排屑设计考虑了干式切削与湿式切削两种工况，床身底部设置了倾斜的排屑斜面，加工产生的铁屑可随切削液冲刷或自身重力滑落至排屑器位置，

　　减少人工清理床身内部积屑的工作量。导轨与丝杠的安装位置设置了防护挡板与伸缩护罩，避免细小铁屑、切削液进入运动副造成导轨丝杠的异常磨损，延长设备核心运动部件的使用寿命。操作面板的安装位置设置在设备前部的可旋转支架上，操作人员可根据上下料、对刀、加工监控的不同站位调整面板角度，提升操作的便利性。在结构细节处理上，各运动轴的行程末端设置了缓冲阻尼结构，高速移动到限位位置时可吸收冲击动能，避免硬碰撞对导轨、丝杠以及伺服电机造成损伤。主轴端面到工作台面的距离、各轴的最大行程参数都经过了加工场景的适配验证，既保证常规尺寸零件的加工空间需求，又不会因行程冗余造成整机结构过于庞大，占用过多车间安装面积。设备的吊装位置在床身、立柱的顶部做了专门的吊装孔与加强结构，设备转场安装时可通过吊装孔平稳起吊，避免吊装过程中结构受力不均造成形变。
