小型立式带式砂磨打磨设备结构设计

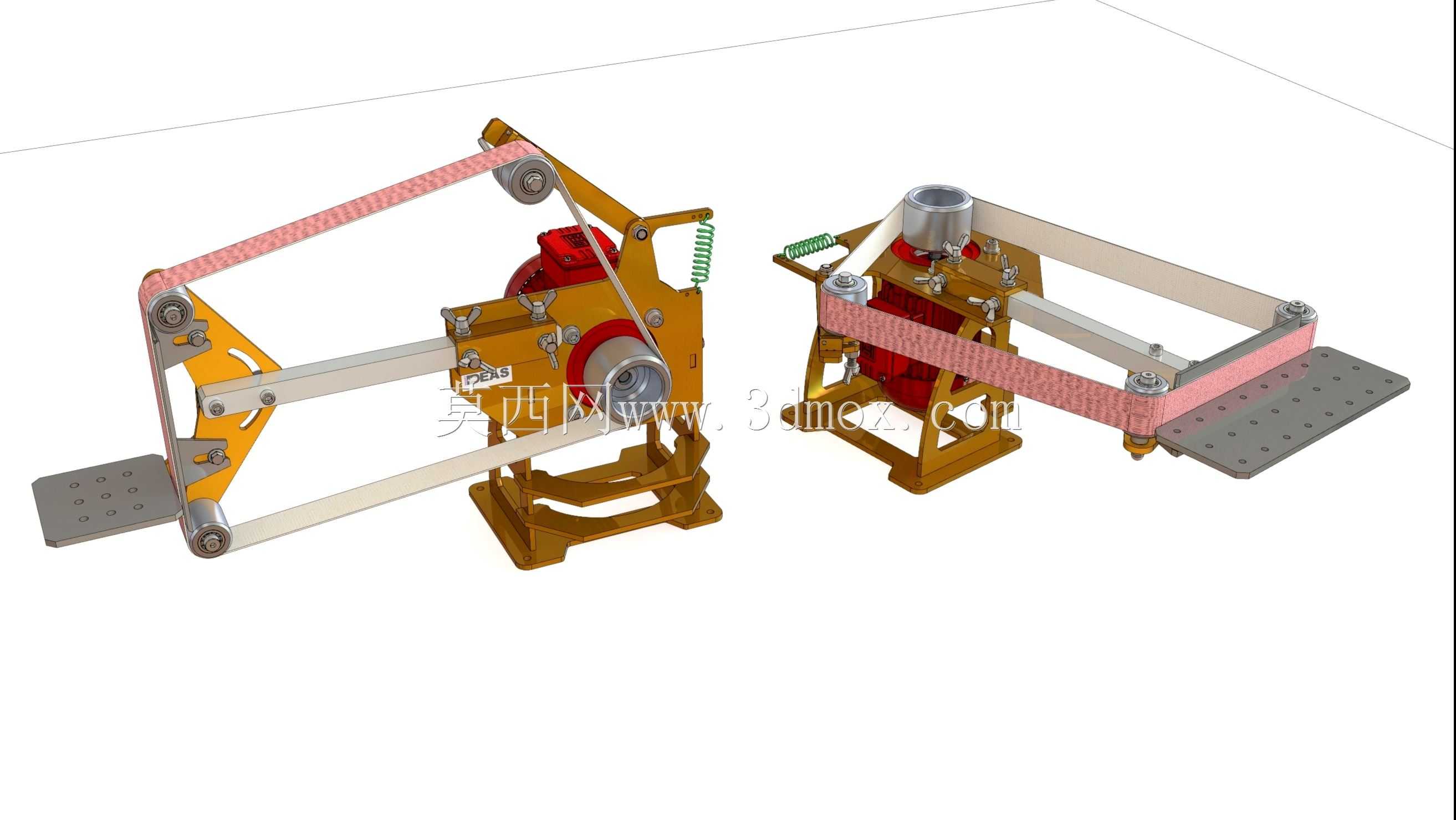

　　这款带式砂磨设备主要面向小型五金加工、机修车间、五金制品修磨等场景，可完成金属工件的去毛刺、平面磨削、焊缝打磨、刃口修磨等多类加工作业，相比传统手持角磨机，其砂带运转稳定性更强，磨削接触面更均匀，长时间作业的加工一致性更好，也能降低手持打磨带来的操作疲劳与安全隐患。设备采用立式落地安装结构，底部设置带安装孔的一体式铸造底座，可通过膨胀螺栓直接固定在车间水泥工作台或钢制工位架上，整体安装占地宽度约450mm，纵深约380mm，不含电机外罩的整机高度约520mm，预留的操作空间在设备前方预留300mm即可满足常规工件的上下料与打磨操作需求，不会占用过多工位面积，适合小型加工点位的布设。从功能结构来看，设备设置了双工位打磨区域，

　　一侧为倾斜式接触轮打磨位，接触轮采用橡胶包覆结构，硬度适中，既可以保证砂带贴合度，也能在打磨异形曲面、管件外壁时提供适当的弹性退让，避免刚性接触导致的工件过磨；另一侧为水平式平面打磨台，台面采用带密集排屑孔的钢板结构，打磨产生的金属碎屑可通过排屑孔直接落入下方集屑区域，平面打磨位的支撑板做了加厚处理，可承受工件打磨时的垂直压力，适合小型板材、五金件的平面找平、去毛刺作业。设备的张紧结构采用弹簧辅助的摆臂张紧机构，张紧臂一端铰接在主机架上，另一端安装从动轮，通过调节螺栓可调整弹簧预紧力，既能保证砂带运转时的张紧度稳定，避免砂带打滑、跑偏，也能在砂带遇到突发过载时提供一定的缓冲余量，保护砂带与传动部件。传动部分采用电机直连主动轮的结构，

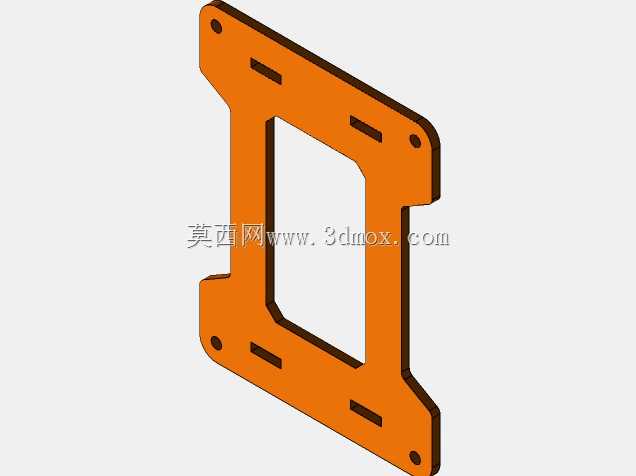

　　主动轮做了动平衡校正，运转时振动量控制在较低水平，砂带的走线路径经过多轮优化，三个导向轮的位置排布可保证砂带全程贴合轮面，运转时不会出现蛇形跑偏的问题，导向轮内部采用密封轴承，日常使用无需频繁加注润滑脂，维护成本较低。机架部分采用钢板折弯焊接成型，焊接后做了去应力处理，避免长期使用后出现结构变形，所有转动部件的外侧都设置了防护挡板，可阻挡打磨时飞溅的碎屑，同时避免操作人员误触运转部件。设备的砂带更换操作十分便捷，只需扳动张紧臂的快拆手柄即可释放砂带张紧力，更换新砂带后复位手柄即可完成张紧，无需复杂的调节步骤，单条砂带的更换时间可控制在1分钟以内，适配市面上常规规格的环形砂带，用户可根据加工材质选择不同目数的砂带，完成粗磨、精磨、

　　抛光等不同工序的加工需求。在设计过程中，重点考虑了操作的人机工程性，打磨位的高度设置在距离安装面约320mm的位置，操作人员站立作业时手臂可自然放置，无需过度抬臂或弯腰，长时间作业的疲劳度更低；设备的重心集中在底部底座位置，即便不做地脚固定，正常打磨作业时也不会出现设备晃动、移位的问题，稳定性表现优异。针对不同的加工需求，设备的接触轮可快速更换，更换不同弧度的接触轮即可适配圆弧面、内角、外角等不同轮廓的工件打磨，拓展了设备的加工适用范围，不管是小型五金零件的批量去毛刺，还是机械维修过程中的零件修磨、焊缝处理，都能满足使用需求。
