可开合式精灵球造型创意结构设计

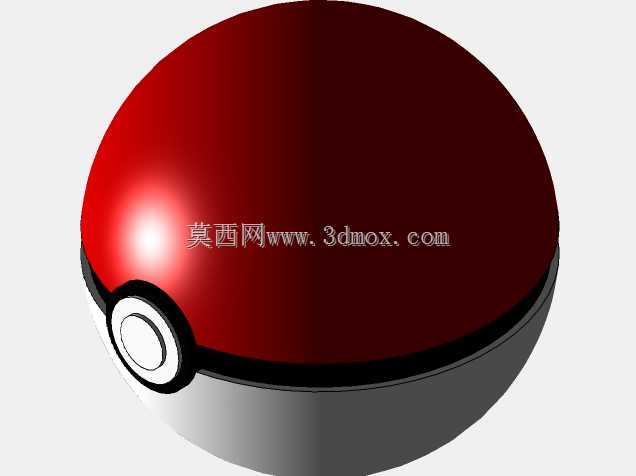

　　这款可开合的球形结构设计，原型取自经典IP中的精灵球形象，在结构实现上完全遵循机械装配逻辑，并非单纯的外观复刻。从结构拆分来看，整体分为上下两个半球壳体，中间设置环形配合止口，保证闭合状态下的同轴度与贴合度，避免出现错位、缝隙不均的问题，上下半球的配合面采用小间隙配合设计，既保证开合动作的顺畅度，又能在闭合后不会出现松脱晃动的情况。开合触发结构设置在球体正面的圆形按钮区域，按钮内部集成了弹性卡扣结构，按压按钮时卡扣脱开，上下半球可沿配合面分离，松开按钮后卡扣在弹性件作用下复位，闭合时可自动卡紧锁止，整个触发行程控制在3mm以内，按压力度设置在15-20N区间，符合日常按压操作的施力习惯，不会出现按不动或者误触发的问题。

　　从应用场景来看，这款结构既可以作为动漫周边的实体摆件，内部预留的腔体空间可以放置小型徽章、存储卡、迷你首饰等小尺寸物件，兼具收纳功能；也可以作为结构设计教学的典型案例，用于演示球形壳体配合、弹性卡扣结构的设计逻辑，帮助初学者理解止口配合、卡扣锁止的工程实现方式；在文创产品开发领域，该结构也可直接作为衍生产品的结构基础，更换外观配色、表面纹理后即可适配不同IP的球形周边产品开发，无需重新调整核心配合结构。

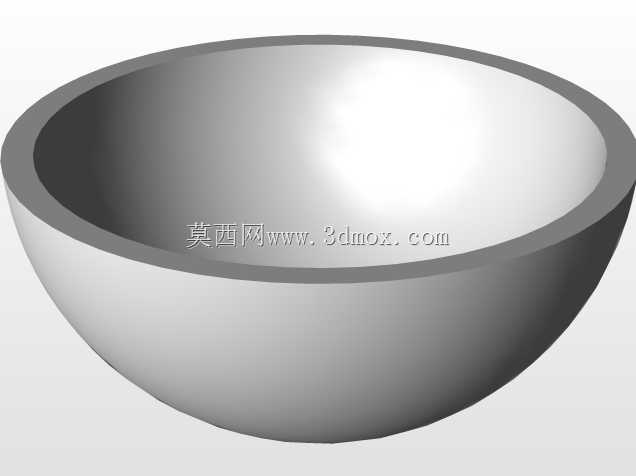

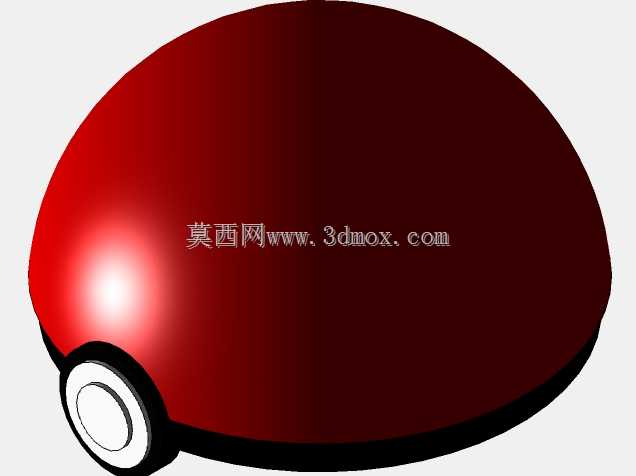

　　设计过程中首先确定了整体球形轮廓的直径参数，整体外径控制在100mm，这个尺寸既保证了单手握持的舒适度，也不会因为尺寸过小导致内部卡扣结构加工难度过高。上下半球的壁厚统一设置为2.5mm，采用均匀壁厚设计，避免注塑生产时出现缩痕、翘曲等成型缺陷，壳体边缘的止口高度设置为3mm，止口配合面的拔模斜度设置为1.5度，既保证开合时的导向作用，也能方便模具脱模。正面的按钮组件采用分层设计，最外层是装饰性的圆形按钮盖，中间是传动压柱，内部是卡扣锁舌与复位弹性件，按钮盖与压柱之间采用过盈配合装配，压柱与壳体上的导向柱采用间隙配合，保证按压动作无卡滞。

　　在安装边界方面，整个结构无额外外露安装件，所有配合结构都集成在壳体内部，闭合状态下外表面无突出结构，整体轮廓为标准球形，放置在平面上时可保持稳定，不会出现滚动滑落的问题。内部腔体的有效收纳空间直径为70mm，深度为上下半球各25mm，可容纳最大直径65mm、厚度45mm的小型物件，腔体边缘做了R2的圆角过渡，避免取放物件时出现刮手的情况。卡扣结构的锁止深度设置为1.2mm，经过反复验证，这个锁止深度既可以保证闭合后提起上半球不会自行脱开，又能在按压按钮时顺畅解锁，不会出现锁死无法打开的问题。上下半球的配合面处还设置了一圈定位凸点，对应位置设置定位凹槽，闭合时凸点卡入凹槽，保证上下半球的外观对位准确，不会出现旋转错位导致正面按钮、外观分色线偏移的问题。

　　从结构可靠性角度考虑，所有活动部件的运动行程都做了限位设计，按钮按压到最大行程时会被壳体内部的限位台阶挡住，避免按压力度过大导致内部卡扣结构损坏；复位弹性件采用标准圆柱螺旋压缩弹簧，弹簧的预压量设置为1mm，保证按钮在自然状态下不会出现松动异响，同时长期使用后也不会出现弹力衰减导致的锁止失效问题。壳体的分模线设置在上下半球的配合止口处，闭合后分模线被完全隐藏在配合面内部，外表面无明显分模痕迹，保证外观的完整性。表面处理上，上下半球分别做对应配色的光滑表面处理，正面按钮区域做分层色差处理，完全还原原型的视觉特征，同时所有外边缘都做了R0.5的圆角处理，没有尖锐棱角，日常握持、把玩时不会划伤手部。
