带滚轮夹持结构的多功能作业铲具

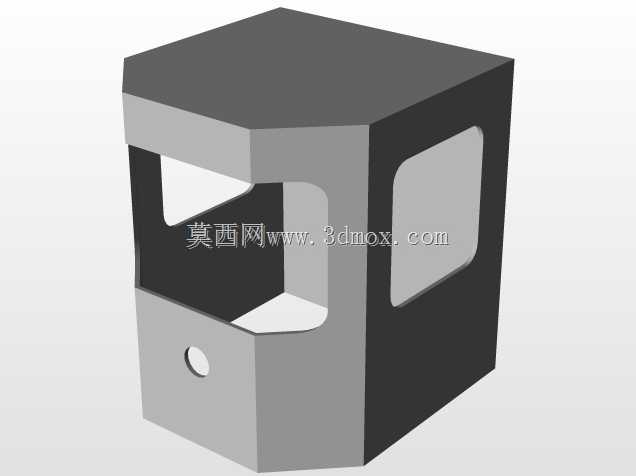

　　这款带滚轮夹持结构的作业铲具，主要面向狭小空间内的物料推移、轻载夹持转运场景设计，常见于小型自动化生产线的工位间物料辅助移位、教学实训台的工件调整、小型仓储场景下的零散件规整作业，区别于传统手持铲具仅具备单一铲取功能，该结构整合了滚动支撑与侧向夹持的复合功能，可在不额外配置辅助工装的前提下，完成薄型片状工件、小型块状零件的铲起、临时夹持、短距离推移的连贯操作。从结构设计逻辑来看，铲具的主体承载框架采用一体化折弯成型的板式结构，框架上预留的方形镂空并非减重装饰设计，而是作为手持施力的握持位，同时可作为外接快拆连杆的安装接口，适配不同长度的操作手柄拓展需求，满足站立操作、低位探入操作的不同作业姿态要求。前端的叉型铲臂做了边缘倒钝处理，

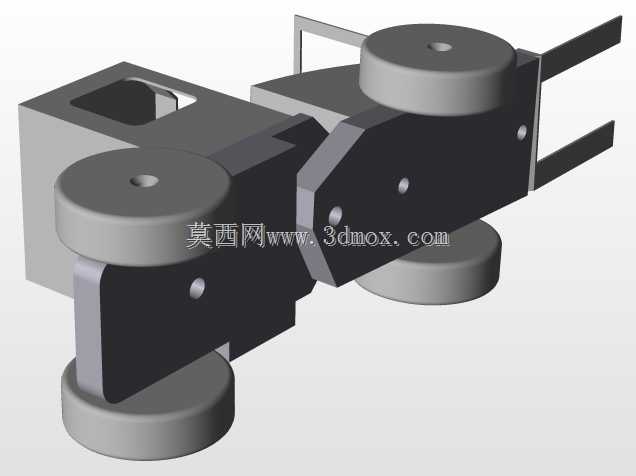

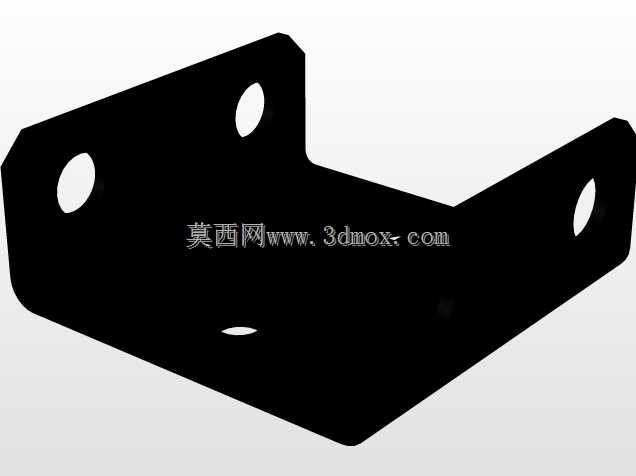

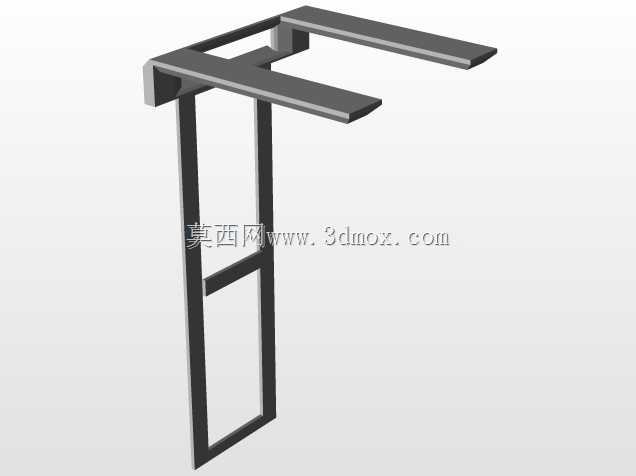

　　避免铲取工件时刮伤零件表面，铲臂与主体框架的连接位置设置了加强筋过渡，可承受单侧最大15kg的垂直载荷，避免铲取偏重工件时出现臂体弯折变形。分布在主体框架上下及侧方的四个滚轮组件，采用同轴度公差控制在0.05mm以内的台阶轴安装，滚轮外圈采用尼龙材质，既可以在金属工作台面、木质仓储隔板上滚动时不划伤接触面，也能在推移工件时将滑动摩擦转换为滚动摩擦，降低作业时的施力强度，滚轮的安装高度经过反复校核，铲臂下平面与滚轮最低点的高度差控制在2mm，确保铲臂贴合作业面插入工件底部时，滚轮可顺畅接触支撑面，不会出现铲臂卡滞、翘头的问题。侧向的夹持板通过销轴与主体框架连接，夹持面做了网纹滚花处理，增大与被夹持工件的接触摩擦力，

　　夹持板的开合角度范围为0-30度，可适配厚度在10mm-50mm之间的工件临时夹持，夹持板与框架之间预留了弹簧安装位，可根据作业需求加装复位弹簧，实现夹持后的自动回弹，无需手动调整开合状态。从安装边界尺寸来看，该铲具主体框架的长宽高尺寸控制在180mm120mm85mm范围内，无需占用过大的存放空间，可直接放置在工位工具架的常规格口内，滚轮组件的突出高度不超过主体框架平面15mm，在探入设备间隙、货架层板下方作业时，不会因突出部件出现卡阻，铲臂的前端开口宽度为60mm，可适配大多数小型加工零件的铲取需求，不会出现开口过窄无法容纳工件、开口过宽导致定位精度不足的问题。在实际作业验证中，该结构可顺畅完成工作台面上散落的金属冲压片、

　　塑料成型件的归集作业，相比传统平头铲，其滚轮支撑结构可让作业者无需持续抬升铲具保持平衡，仅需施加水平方向的推力即可完成工件移位，侧向夹持结构可在铲取工件后临时固定工件位置，避免推移过程中工件从铲臂侧方滑落，针对表面光滑的塑料工件、玻璃薄片类易滑落零件，可在夹持板表面粘贴防滑橡胶垫，进一步提升夹持稳定性，无需对主体结构做额外打孔改造，适配性较强。结构上所有的销轴连接位置都预留了润滑脂注油孔，长期使用出现转动卡滞时，可直接注入润滑脂维护，无需拆解整个结构，维护成本较低，所有外露的金属边缘都做了圆角处理，作业过程中不会划伤操作人员手部，符合手动作业工具的安全设计要求。
