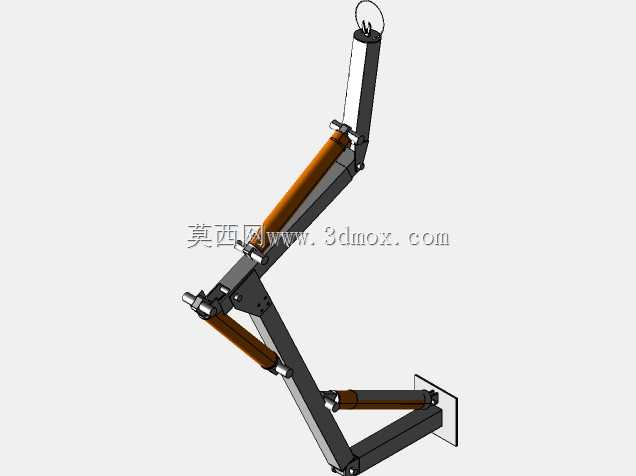

这款铰接式液压机械臂的结构设计,核心围绕重载工况下的大范围作业需求展开,区别于纯电驱的轻型协作臂,整套结构的受力传递路径完全围绕液压元件的出力特性做匹配,从底座安装面开始,每一节臂的铰接点位置都经过反复的力矩校核,避免在极限伸距工况下出现关节受力超限的问题。从实际应用场景来看,这类结构的机械臂常被配置在工程抢险、重型物料搬运、铸造车间高温工件转运、矿山设备辅助维护等场景,相比固定工位的吊装设备,它的多关节铰接结构可以绕过作业路径上的障碍物,在狭窄的设备间隙里完成精准的对位动作,不需要额外调整被作业对象的位置,能大幅降低现场辅助作业的人力投入。

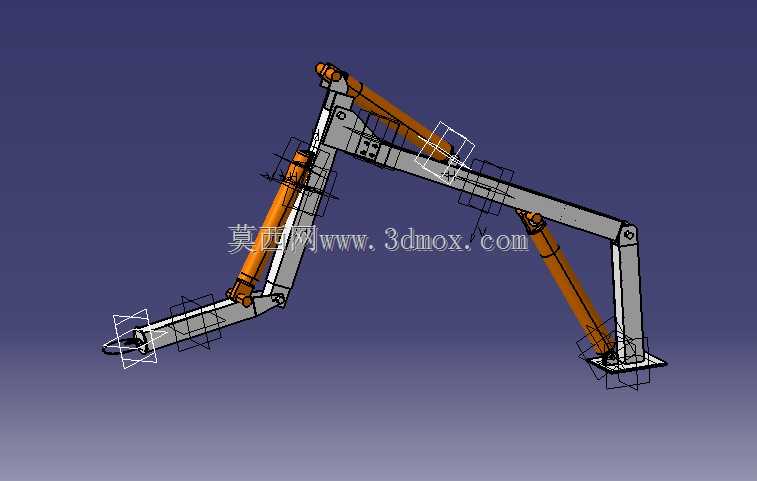

从功能特性上看,三个主动液压油缸分别对应大臂俯仰、中臂折展、小臂姿态调整三个核心自由度,每个油缸的铰接点都做了耳轴式的安装结构,配合自润滑轴承可以抵消作业过程中产生的偏载力矩,避免油缸杆承受径向力导致密封件过早磨损。臂体本身采用箱型焊接结构,在保证整体抗弯截面模量的前提下尽可能控制臂体自重,避免过多的无效负载消耗液压系统的出力,每一节臂的内部都预留了液压管路的走线空间,外部布置的管路也顺着臂体的折弯走向做固定,避免臂体在大角度折展的时候出现管路拉扯、与相邻结构发生剐蹭的问题。末端的执行器安装法兰做了标准化的接口设计,可以根据不同的作业需求快速更换抓斗、液压剪、真空吸盘、焊枪夹持座等不同属具,不需要对臂体结构做额外的改造,适配不同行业的作业需求。
设计思路上,整套结构没有追求极致的作业半径,而是把受力合理性放在第一位,大臂与底座连接的主铰接点做了加宽的双支座结构,将回转支撑的受力均匀分散到底座的安装底板上,底座底板预留了环形布置的安装螺栓孔,可以直接固定在混凝土基础或者移动设备的搭载平台上,安装边界的尺寸充分考虑了常见的车载搭载、固定工位安装的预留空间,不需要用户额外做转接底座的设计。臂体在全折叠状态下的整体轮廓非常紧凑,收纳时不会占用过多的场地空间,适合在空间有限的作业区域内部署。每个关节的运动行程都做了机械硬限位设计,配合液压系统的缓冲装置,在关节运动到极限位置的时候不会出现刚性撞击,既可以保护结构件的焊缝不会因为长期冲击出现开裂,也能让臂体的动作启停更加平稳,避免末端携带的工件因为惯性出现脱落的风险。
从结构细节来看,所有铰接位置的销轴都做了防转、防脱出的设计,日常维护的时候只需要在预留的润滑点加注润滑脂即可,不需要频繁拆解铰接结构。液压油缸的选型匹配了每个关节的最大受力需求,大臂驱动油缸选用了更大缸径的规格,用来承担臂体自重加上末端负载的整体力矩,小臂的驱动油缸缸径相对更小,保证末端动作的响应速度更快,操作的时候可以更精准地调整末端的作业位置。整套臂体的重心在全行程范围内都始终落在底座安装面的支撑边界以内,即使在最大伸距、额定负载的工况下也不会出现倾翻的风险,固定安装时不需要额外增加过多的配重块,移动搭载时也能降低对承载平台的配重要求。在实际建模过程中,每个零件的配合公差都按照通用机械加工的精度要求做了设定,焊接件的焊后加工余量、铰接孔的同轴度要求都在模型里做了明确的体现,后续出工程图的时候可以直接提取对应的尺寸要求,不需要再做二次的结构调整,对于需要做同类臂体结构设计的工程师来说,这套模型的铰接点布置、臂体截面参数、油缸安装位置都可以作为直接的设计参考,缩短前期方案选型和结构校核的时间。
