适配MR扫描场景的肺活检支撑诊疗床

　　这款肺活检支撑诊疗床的设计核心，是围绕MR扫描环境下的经皮肺穿刺活检操作需求展开，区别于常规普通诊疗床，其整体结构从材料选型到运动逻辑都充分适配磁共振室的强磁工作环境，所有结构件均采用无磁非金属或低磁合金材质加工，避免在MR扫描过程中产生金属伪影干扰影像精度，同时杜绝强磁环境下的构件磁吸位移风险，保障操作过程中患者与设备的双重安全。从临床应用场景来看，该设备主要部署在放射科MR检查室配套的介入操作区域，用于需要在MR影像实时引导下完成肺组织活检取样的诊疗流程，相比传统CT引导下的肺活检操作，MR引导具备无电离辐射、软组织分辨率更高的优势，能够更清晰区分肺部病灶与周围血管、气管组织，大幅降低穿刺过程中误穿血管引发气胸、

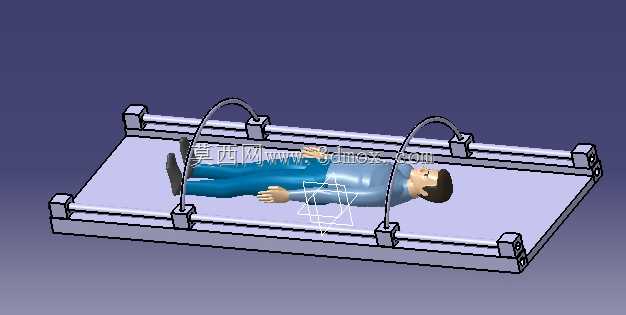

　　出血的并发症概率，而这款专用床体就是衔接MR扫描与介入操作的核心载体，解决了普通MR检查床无法适配穿刺操作体位固定、操作空间预留的痛点。在功能特性设计上，床体主体采用长条形平板支撑结构，床面选用低摩擦系数的非金属复合板材，表面做哑光防滑处理，既能够顺畅承载患者完成扫描位到操作位的平移，也能避免患者在穿刺过程中出现体位滑动。床身两侧配置平行布置的双直线导向滑轨，滑轨上安装可沿床身长度方向无级滑动的拱形定位支架，支架上预留有穿刺引导装置的安装接口，可根据患者病灶的体表投影位置，灵活调整拱形支架的纵向位置，配合支架上可横向、竖向微调的引导模块，能够实现穿刺进针点、进针角度、进针深度的精准定位，无需医生反复手动调整持针角度，

　　降低长时间操作的手部疲劳度。床体底部设计有水平调节支脚，可根据MR检查室地面的实际平整度调整支脚高度，保证床面整体水平度误差控制在0.5mm/m以内，避免床体倾斜导致的定位偏差。考虑到不同身高体型患者的使用需求，床体的有效支撑长度按照成年人体尺寸上限设计，可适配身高150cm到190cm的患者平卧需求，床面宽度设置为65cm，既保证患者平卧时的肢体活动空间，也不会因为床面过宽导致拱形支架的跨度过大，影响支架的结构刚性。拱形支架的竖向净空高度设置为35cm，适配患者平卧时胸部到床面的常规高度区间，支架横梁距离患者胸壁的预留间隙控制在5cm到10cm之间，既保证引导装置能够贴近患者体表完成定位，也不会压迫患者胸壁造成呼吸受限。在安装边界方面，该设备的整体外形尺寸严格匹配主流MR设备的检查腔通道尺寸，床体总高度设置为75cm，与MR设备的检查床面高度保持齐平，可通过配套的转接导轨实现患者在MR检查床与活检操作床之间的无落差平移，无需患者起身挪动，减少体位变动带来的病灶位移误差。床体底部的支脚安装范围控制在长220cm、宽80cm的矩形区域内，无需在地面做预埋固定处理，可直接放置在MR检查室的预留操作空间内，设备整体重量控制在120kg以内，方便后期根据科室布局调整设备位置，同时不会对MR室的地面承重造成额外负担。导向滑轨的运动阻尼经过专门调校，滑动推力控制在10N到15N之间，医护人员单手即可推动拱形支架调整位置，

　　调整到位后可通过侧边的锁紧旋钮完成支架固定，锁紧后的支架位置偏移量不超过0.2mm，保证穿刺定位的精度稳定性。床体的边角位置全部做圆弧过渡处理，圆弧半径不小于20mm，避免医护人员或患者在操作过程中被尖锐边角磕碰，所有外露的紧固件均采用沉头设计，表面无突出结构，防止刮蹭患者衣物或医护人员的操作手套。在结构设计的细节考量上，床面下方预留有可拆卸的储物格，可用于放置穿刺手术过程中用到的消毒棉球、取样容器、局部麻醉药剂等常用耗材，方便医护人员随手取用，无需额外配置旁置的置物推车，节省MR检查室内本就有限的操作空间。拱形支架的内侧表面贴有软质硅胶缓冲层，即使操作过程中支架意外接触患者皮肤，也不会造成低温刺激或压痕。整个床体的结构装配全部采用无磁的螺栓连接，无焊接结构，后期如果出现构件磨损，可单独拆卸更换对应的零部件，降低设备的维护成本。从临床操作的实际流程来看，患者首先平卧在床面上完成体位固定，医护人员根据预先扫描的MR影像初步确定病灶位置，滑动拱形支架到对应的体表投影区域锁定，安装穿刺引导模块后再次进行MR扫描确认引导路径与病灶位置重合，之后即可沿引导通道完成穿刺取样操作，整个过程中患者无需变换体位，床体与MR设备的适配性保证了影像扫描与穿刺操作可在同一空间内连续完成，大幅缩短整个活检操作的时长，减少患者的平卧耐受压力。
