手扶式小型农用耕耘作业设备结构

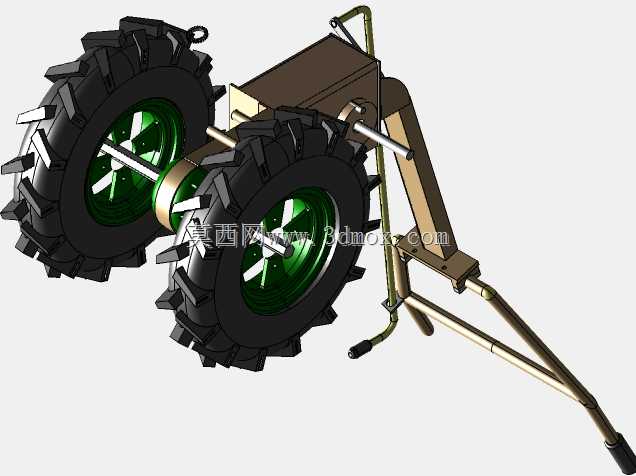

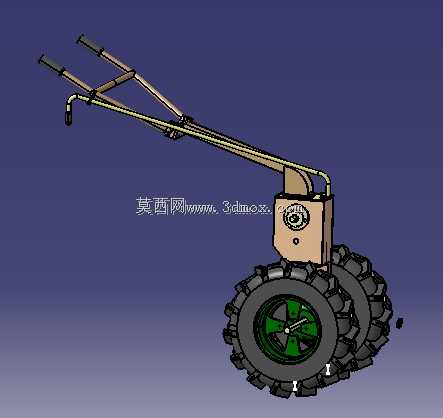

　　这款手扶式小型耕耘设备的三维结构，核心瞄准丘陵零散地块、山区坡地小块农田、家庭菜园、大棚内部垄间作业这类大中型农机无法进入的作业场景，这类场景普遍存在作业通道狭窄、转向空间不足、地面平整度差的问题，常规轮式拖拉机的转弯半径、整机宽度都无法适配，很多区域甚至还依赖人力锄地作业，劳动强度大且作业效率极低。从结构设计逻辑来看，整机采用单动力单元后置驱动轮、前置操作扶手的布局，没有设置额外的乘坐位，整机重量控制在成年人可短距离搬运的区间，方便在田块之间转移，甚至可以跨过田埂、简易水沟这类障碍。驱动轮选用大花纹深齿的越野式轮胎，胎齿高度远高于普通农用运输轮胎，在湿润黏重的土壤表面作业时可以有效嵌入土层，避免打滑空转，

　　双轮并列的布局保证了整机在坡地作业时的侧向稳定性，不会轻易侧翻。操作扶手采用两段式弯折结构，扶手末端设置防滑握把，握把位置的高度匹配成年人站立操作的自然臂高，作业时不需要过度弯腰，长时间操作可以降低腰部负荷，扶手杆上预留了操控件的安装位，可以后续加装油门控制、离合拨杆、挡位切换组件，所有操控动作都可以在握持扶手的状态下完成，不需要额外俯身操作。动力安装位设置在驱动轮上方的机架区域，这个位置的重心刚好落在驱动轮的接地点正上方，作业时可以最大化利用整机重量提供驱动附着力，不会出现机头过翘或者压头过重的问题，机架的安装面预留了通用的动力固定孔位，可以适配不同排量的小型汽油机、电动机作为动力源，不需要对机架做额外的打孔改装。

　　设备的作业端接口设置在动力单元的前方位置，采用快装式连接结构，可以根据不同的作业需求更换不同的作业附件：翻耕时可以换装旋耕刀辊，完成表层土壤的破碎、翻整；开沟时可以换装开沟犁头，打出蔬菜种植需要的垄沟；除草时可以换装除草轮，清理作物行间的杂草，不需要更换整机就能完成多类农田作业。从安装边界尺寸来看，整机的最大宽度控制在70厘米以内，可以顺利进入宽度80厘米的大棚作业通道，也能在果树行距1米的果园内完成行间除草、松土作业，不会刮蹭到作物枝干；整机长度不含作业附件时控制在1.5米左右，在小块田块的地头转向时不需要反复倒车调整，单人就可以完成转向操作。结构设计上没有采用复杂的传动结构，动力通过链传动直接传递到驱动轮，

　　减少了中间传动环节的功率损耗，同时降低了后期维护的难度，普通农户不需要专业的维修知识就可以完成链条张紧、润滑这类日常保养作业。扶手杆与主机架之间采用铰接连接结构，可以根据操作人员的身高、作业时的站立位置调整扶手的俯仰角度，适配不同身高的操作人员使用，在坡地作业时也可以调整扶手角度，让操作人员始终站在相对平稳的位置操控设备。轮胎的轮辐采用加强式结构，在承受整机重量加动力单元重量的同时，还可以承受作业时遇到石块、硬土块带来的冲击载荷，不会轻易出现轮辐变形的问题。机架整体采用矩形钢管焊接成型，焊接位置都做了应力释放处理，长时间在颠簸的农田环境作业不会出现焊缝开裂的问题，整机的外轮廓没有突出的尖锐棱角，避免在作业过程中勾扯作物藤蔓或者刮伤操作人员。
