U型插拔式节能荧光灯结构设计

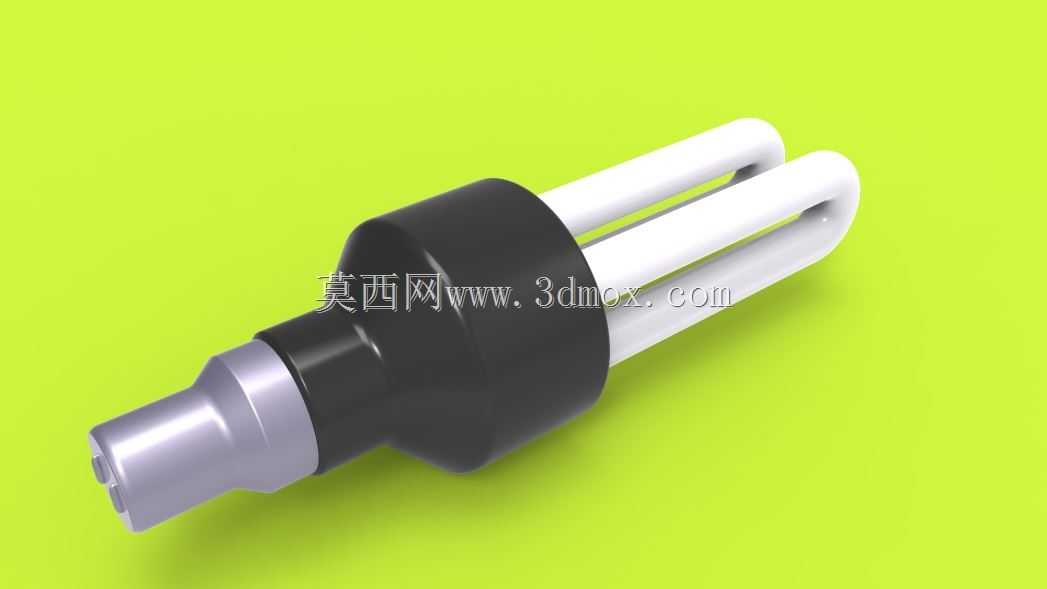

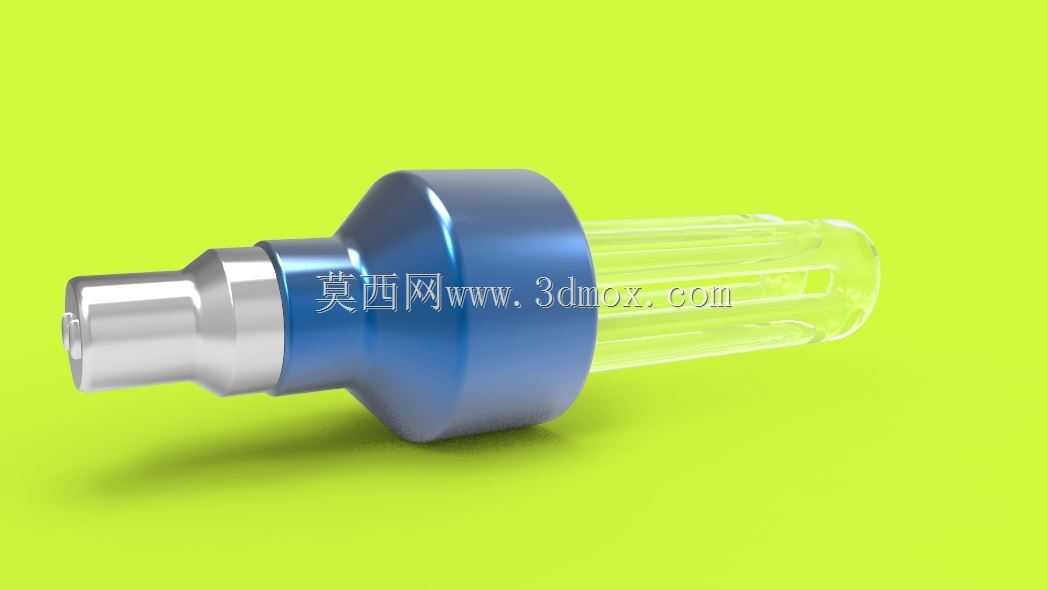

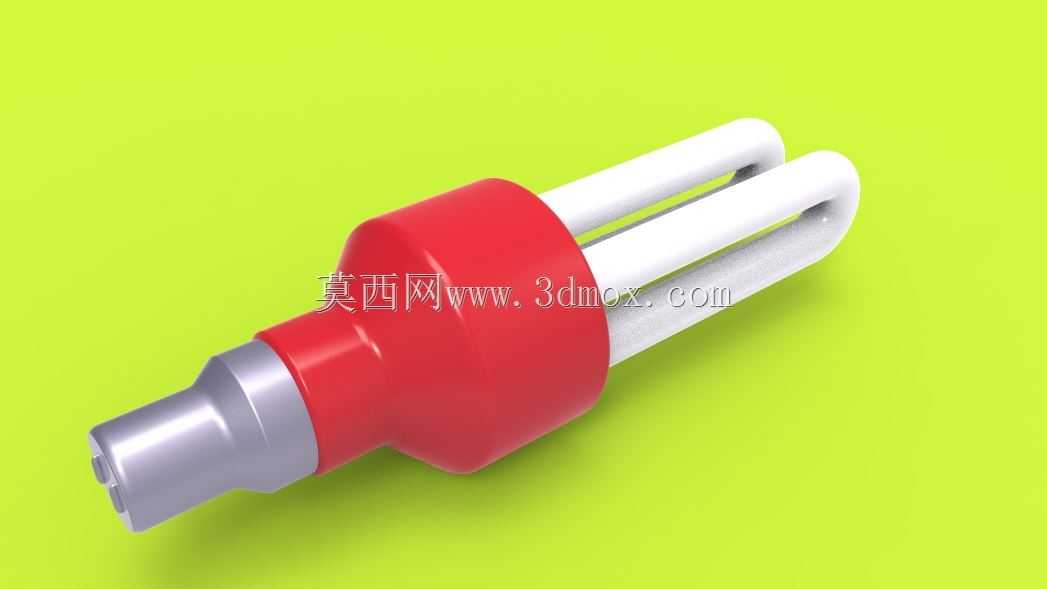

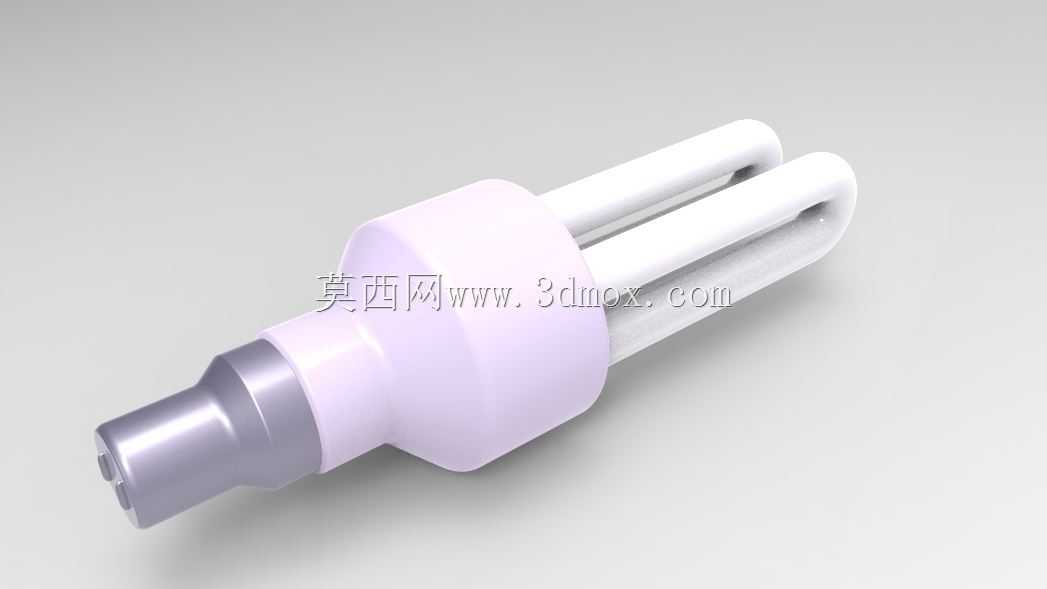

　　日常民用与商用照明场景里，这类插拔式U型节能荧光灯的应用覆盖范围极广，从写字楼格栅灯盘、商超嵌入式照明点位，到工业厂房辅助照明、家居局部补光区域都能见到其身影，相比传统白炽灯，它在同等光通量输出下功耗能降低七成以上，同时使用寿命是普通白炽灯的5到8倍，是替代传统高能耗照明产品的主流选择之一。从结构设计层面看，这款产品采用双U型灯管排布方案，灯管部分采用低铅玻璃管弯制而成，管内壁涂覆三基色稀土荧光粉，管内充入适量惰性气体与微量汞齐，保证通电后能稳定激发出符合显色要求的可见光，双U型的弯折结构在有限的外形尺寸内最大化拉长了灯管放电路径，在控制整体灯体长度的前提下保证了足够的光效输出，避免了长直管型节能灯安装后突出吊顶面过多的问题。

　　灯头部分采用B22卡口式连接结构，金属插脚的尺寸公差严格控制在±0.1mm范围内，安装时对准灯座卡口推入后旋转90度即可完成卡紧固定，金属插脚采用铜镀镍材质，既保证了良好的导电接触性能，又能在长期使用中避免氧化锈蚀导致的接触不良问题，插脚根部做了R0.5的圆角过渡，避免安装时棱角刮伤灯座内部的导电弹片。灯体中部的塑料壳体采用阻燃PBT材质注塑成型，壳体内部预留了电子镇流器的安装腔体，腔体内部设置了三个定位筋条，镇流器PCB板推入后可直接卡在筋条之间，不需要额外打胶固定，既提升了装配效率，也方便后期故障时的拆解维修；壳体与灯管衔接的位置做了环形密封槽，装配时填入硅橡胶密封圈，可阻挡蚊虫、灰尘进入壳体内部，

　　避免长期使用后积灰导致镇流器散热不良。从安装边界尺寸来看，这款节能灯整体最大外径为42mm，灯头金属部分长度为22mm，灯管部分总长度为78mm，安装后突出安装面的总高度为110mm，适配市面上绝大多数标准B22卡口灯座，安装时不需要额外改造原有灯位，可直接替换同接口的白炽灯或者旧款节能灯。设计过程中需要重点关注灯管与塑料壳体的连接强度，玻璃灯管与塑料件的衔接处采用耐高温环氧树脂粘接固定，粘接面做了网纹滚花处理，增大粘接接触面积，保证在10N的轴向拉力下灯管不会从壳体中脱落；同时要平衡镇流器散热与壳体防护的需求，壳体侧面开有三组宽度1.2mm的通风槽，槽口朝向斜下方，既保证空气能形成对流带走镇流器工作时产生的热量，

　　又避免上方落下的灰尘、水滴直接进入壳体内部。在实际使用场景中，这类插拔式节能灯的更换频率远低于传统白炽灯，卡口式的连接结构相比螺口灯头，在震动环境下也不容易出现松脱脱落的问题，因此也常被用在有轻微震动的设备机房、走廊通道等位置；灯管部分的U型弯折处做了加厚处理，运输和安装过程中轻微的磕碰不会导致灯管开裂，相比多U型的大功率节能灯，双U结构的灯管受力更均匀，抗意外冲击的表现更好。设计建模时需要重点把控几个关键配合尺寸：灯头插脚的中心距必须严格匹配标准灯座的触点间距，偏差过大会导致安装后接触不良甚至无法插入；塑料壳体与灯头金属件的配合采用过盈0.05mm的公差设计，装配时压入即可固定，不需要额外铆接；灯管的弯折半径控制在8mm，弯折处玻璃厚度均匀，避免弯制过程中出现壁厚过薄导致的漏气隐患。另外，灯体整体的重心落在灯头中心轴线上，安装后不会出现偏斜歪头的情况，保证光线照射方向垂直于安装面，不会出现局部照明亮度不均的问题。
