移动式单级活塞空气压缩机组结构设计

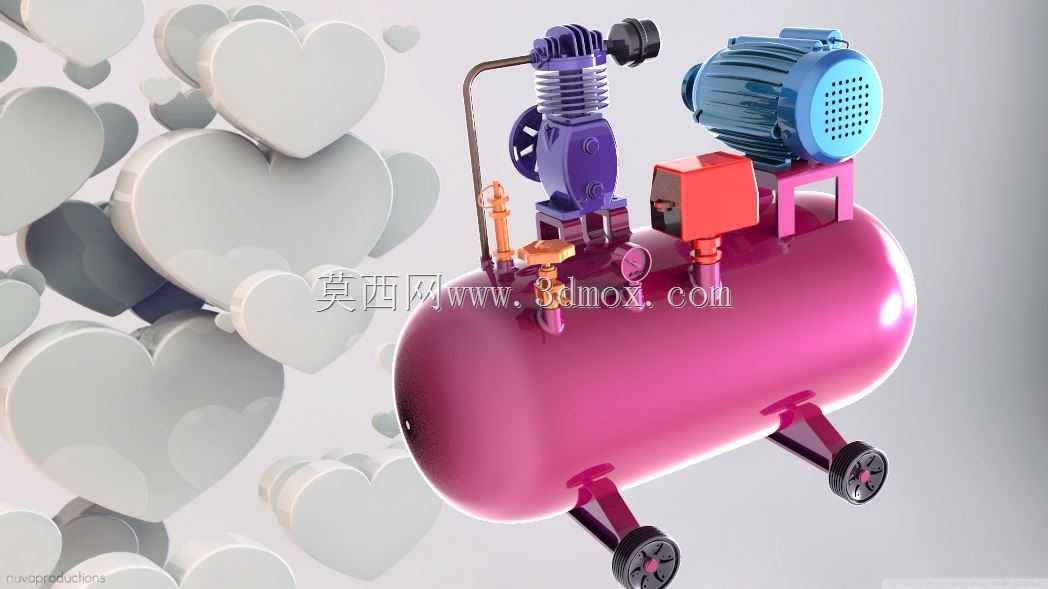

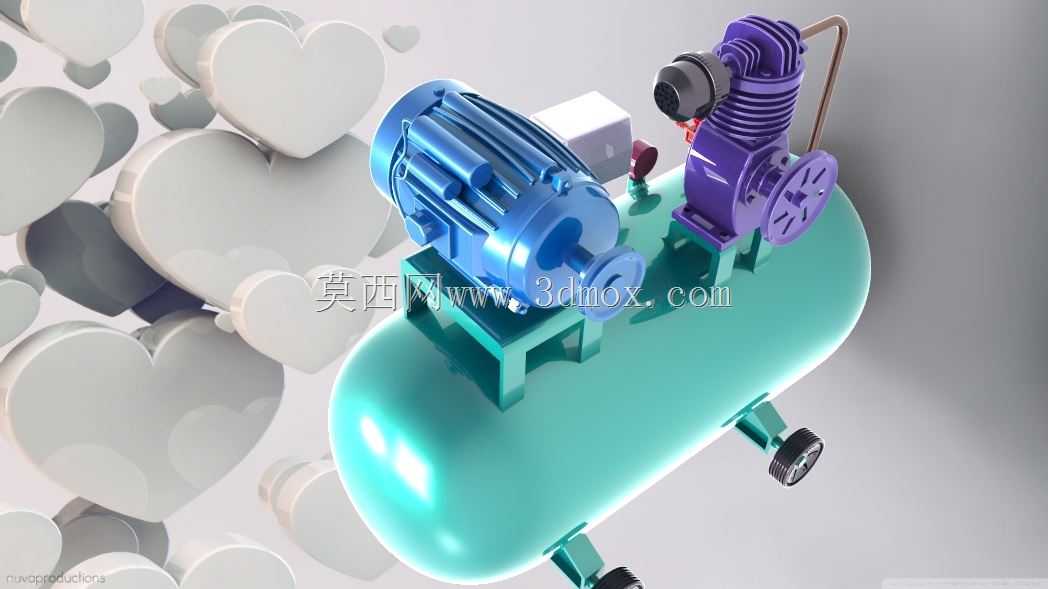

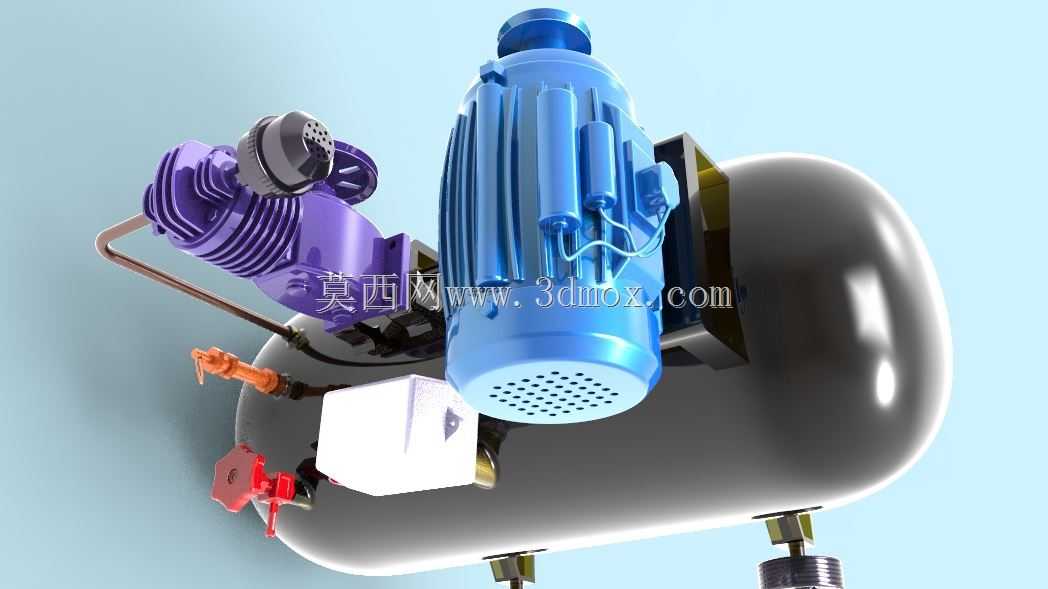

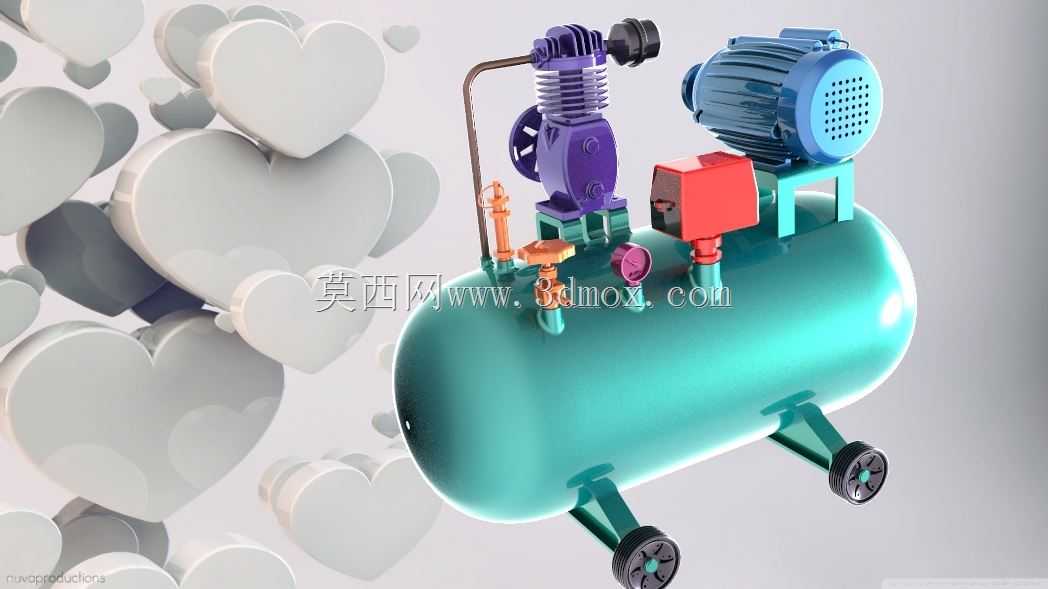

　　这套活塞式空气压缩机组的结构设计，核心围绕中小作业场景的分散式气动供能需求展开，区别于固定安装的大型站房类压缩设备，整机采用卧式储气罐作为承载基座，将动力单元、压缩头、传动组件全部集成在罐体上方，底部配套两个定向脚轮与前部支撑结构，可在车间、汽修门店、小型装修作业面之间灵活转移，无需额外做混凝土基础固定，转场时仅需抬起前部支撑端即可推行，适配无固定气源点位的流动作业需求。从功能逻辑来看，整机的动力输入采用卧式异步电机直连带轮传动的结构，电机输出轴端的主动带轮与压缩缸头侧的从动带轮通过V带传递扭矩，带轮外侧设置全包围式防护结构，避免作业过程中杂物卷入传动副，也能防止操作人员误触运转部件；压缩缸头采用单级往复活塞结构，

　　进气侧配置纸质滤芯空滤总成，过滤进入缸体的空气中的浮尘与硬质颗粒，减少活塞环与缸壁的磨粒磨损，缸头的散热鳍片采用等间距阵列布局，配合带轮运转时带动的气流实现被动散热，无需额外配置冷却风扇即可满足连续作业的散热要求，缸头排气口通过金属导气管连接至罐体侧部的单向阀组件，压缩后的空气经导气管进入储气罐存储，导气管的弯折半径经过校核，避免气流高速通过时产生的振动引发管路疲劳开裂。作为承载核心的卧式储气罐采用椭圆封头焊接结构，罐体的容积匹配单级活塞头的排气量，既不会因为容积过小导致压力开关频繁启停，也不会因为容积过大造成整机重量超标影响移动性，罐体侧部预留了排水阀安装位，可定期排出罐内积存的冷凝水，避免压缩空气带水影响后端气动工具的使用寿命，

　　罐体上部的压力控制总成集成了压力开关、安全阀、排气压力表三个核心部件，压力开关可根据设定的上下限压力自动控制电机的启停，当罐内压力达到上限阈值时切断电机电源，压力降至下限时自动启动电机补压，安全阀作为超压保护的最后一道防线，当压力开关失效导致罐内压力超过安全阈值时自动泄压，压力表则实时显示罐内的实时压力，方便作业人员判断气源状态。整机的安装边界经过多轮迭代优化，电机与压缩缸头的安装支座采用折弯焊接结构，支座与储气罐外壁的连接采用满焊工艺，焊接位置避开罐体的应力集中区域，同时在电机与支座的连接面设置了橡胶减震垫，吸收电机运转时产生的振动，避免振动直接传递到罐体引发共振噪音；带轮的中心距经过精确计算，既保证V带的张紧力处于合理区间，

　　减少传动打滑的概率，也预留了足够的张紧调节空间，后期更换V带时无需拆解其他部件即可完成操作。从实际应用场景来看，这类移动式空压机可适配多个行业的零散用气需求，汽修场景下可为轮胎充气、风炮拆卸、气动喷漆工具提供稳定气源，机械加工车间内可为临时布置的气动夹具、气动吹尘枪提供动力，装修作业场景下可为射钉枪、墙面喷涂设备提供压缩空气，相比大型集中供气系统，这类小型移动机组的部署灵活性更高，无需提前铺设输气管路，转场成本极低。设计过程中对整机的重心位置做了反复校核，将重量较大的电机布置在靠近脚轮的一侧，压缩缸头布置在罐体中部，推行时的重心落在脚轮支撑范围内，不会出现侧翻风险，前部的支撑结构采用可调节高度的螺杆式支脚，在作业位置停稳后可旋转支脚使其接触地面，避免整机在作业过程中因为振动发生移位。电气控制部分采用密封式接线盒，将电机接线端子、压力开关接线点全部封闭在盒体内，适配多粉尘、轻微潮湿的作业环境，避免接线端子裸露引发的用电安全隐患，整机的外部走线全部采用波纹管防护，走线位置避开高温的缸头区域与运动的传动部件，防止线路被高温烤坏或者被运动部件磨损。
