武装攻击直升机整机结构三维设计方案

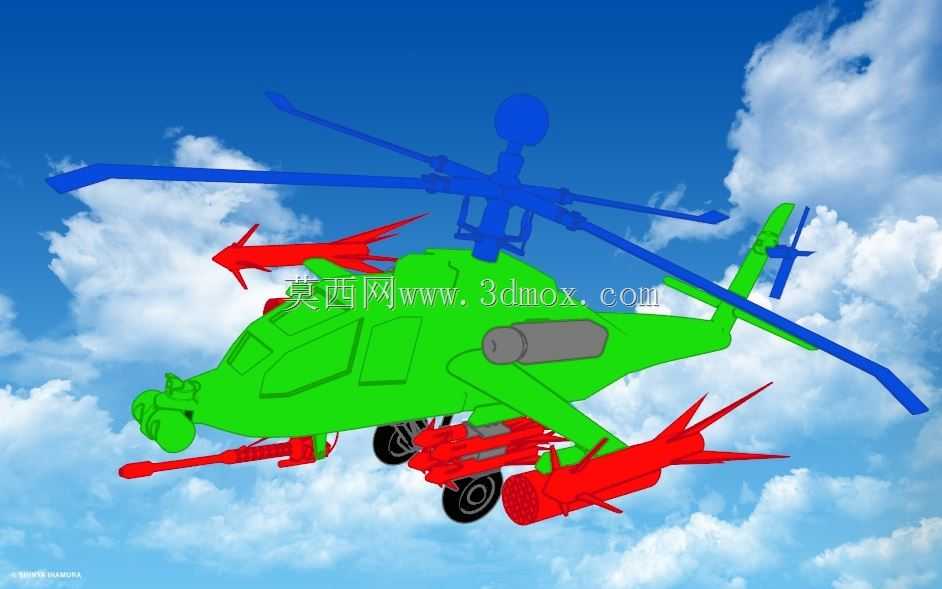

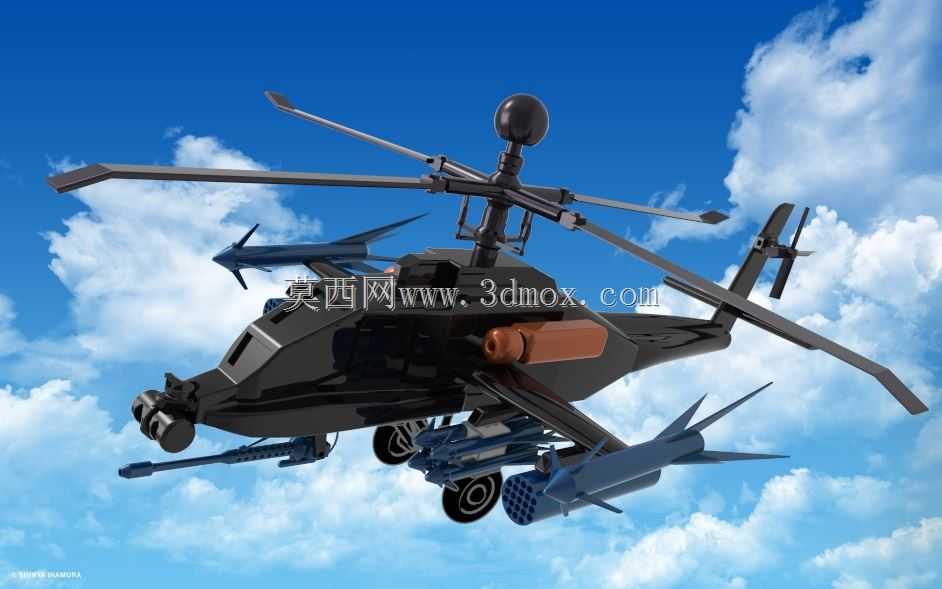

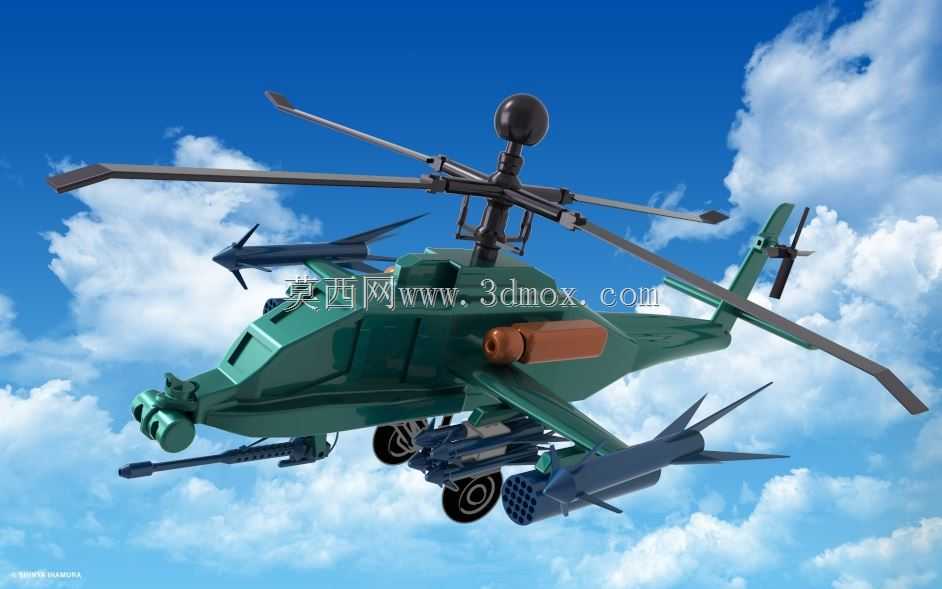

　　该三维模型完整还原了专用武装攻击直升机的整机结构细节，建模过程中严格参照真实武装直升机的气动布局与结构逻辑搭建，覆盖从主旋翼系统、尾桨传动、机身承力结构到机载武器挂架的全部核心部件。从实际应用场景来看，这类武装直升机主要承担低空火力支援、反坦克装甲作战、空中护航、低空侦察等任务，可在复杂地形、复杂气象条件下执行超低空突防作业，对地面固定工事、装甲集群、低空慢速目标具备精确打击能力，是陆军航空兵低空突击力量的核心装备之一。

　　在功能特性的还原上，模型完整呈现了串列式双座座舱布局，前座为武器操作员舱位、后座为飞行驾驶员舱位，座舱段采用窄截面棱线修形设计，既可以降低正面飞行阻力，也能缩减正面雷达反射截面积，兼顾气动效率与低可探测性设计需求。主旋翼系统采用四叶全铰接式旋翼结构，桨叶翼型参照专用武装直升机的高速翼型设计，桨毂顶部集成了光电探测球结构，可独立完成周向旋转与俯仰调整，集成红外探测、激光测距、目标指示功能，是整机目标探测与火控解算的核心感知部件。机身两侧设置短翼结构，短翼下预留多组武器挂点，模型中还原了多联装火箭弹发射巢、空对地导弹、机首下方链式机关炮的结构细节，机炮可随动于飞行员头盔瞄准系统，实现大角度范围的火力指向调整，短翼末端还设置了外挂副油箱或空空导弹的挂装接口，可根据任务需求灵活配置挂载方案。尾梁段采用半硬壳式承力结构，尾部布置涵道式尾桨与垂直安定面、水平安定面，尾桨用于抵消主旋翼旋转产生的反扭矩，同时可配合主旋翼完成航向姿态调整，尾梁下部设置后三点式起落架的尾撑结构，主起落架布置在机身中部下方，采用跪式吸能结构设计，可在大重量着陆、迫降过程中吸收冲击能量，保障乘员舱结构完整性。

　　设计思路上，建模过程优先保证整机气动外形的曲面连续性，机身蒙皮采用多段曲面拼接构建，所有棱线均做圆角过渡处理，避免尖锐结构带来的气动干扰与应力集中问题；内部承力框架按照真实直升机的框梁布局做简化还原，明确区分了设备舱、燃油舱、动力舱、乘员舱的分区边界，动力舱布置在机身中部主旋翼下方位置，预留了涡轴发动机、主减速器、传动转轴的安装空间，传动路径从发动机输出端经主减速器分流，一路驱动主旋翼旋转，另一路经尾梁内部的传动轴驱动尾桨运转，完整还原了真实武装直升机的动力传递逻辑。

　　从安装边界与尺寸适配角度来看，模型严格控制整机各部件的相对位置精度，主旋翼旋转直径与机身长度的比例符合真实装备的尺寸比例关系，短翼展长控制在旋翼旋转直径范围内，避免旋翼旋转过程中与短翼、外挂武器发生运动干涉；尾桨旋转平面与垂尾结构预留足够安全间隙，起落架放下状态下，机腹最低点与地面的距离满足野战起降的净空要求，机首机关炮的俯仰、旋转角度范围做了运动限位约束，避免转动过程中与机首雷达罩、前座舱盖发生碰撞。所有外挂武器的挂点接口均采用统一标准的挂架结构，可实现不同挂载方案的快速替换，满足不同任务场景下的配置调整需求；旋翼桨叶可做折叠状态的结构适配，满足舰载部署、机库停放时的空间尺寸约束，折叠后整机横向尺寸可缩减至原尺寸的三分之一左右，适配狭小空间的停放与转运需求。

　　在结构细节处理上，模型还原了机身表面的光电告警装置、红外干扰弹投放器、大气数据传感器等小型机载设备的安装位置，所有外部设备均做了安装座的结构匹配，保证部件安装的贴合度与结构合理性；座舱盖采用多段式透明件设计，框架结构与机身承力结构做一体化连接，保证座舱段的结构强度；发动机舱段设置了散热通风口与检修口盖结构，口盖边缘做密封止口设计，兼顾日常维护的可达性与飞行过程中的气动密封性。整个模型的结构拆分逻辑完全贴合真实装备的装配层级，可直接用于航空装备科普展示、作战仿真场景搭建、直升机结构教学演示等场景，也可为同类型低空飞行器的结构设计提供布局参考。
