壁挂式电气控制配电盘结构设计

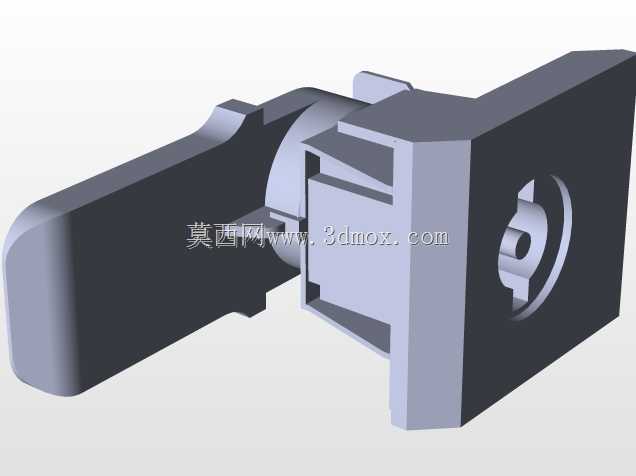

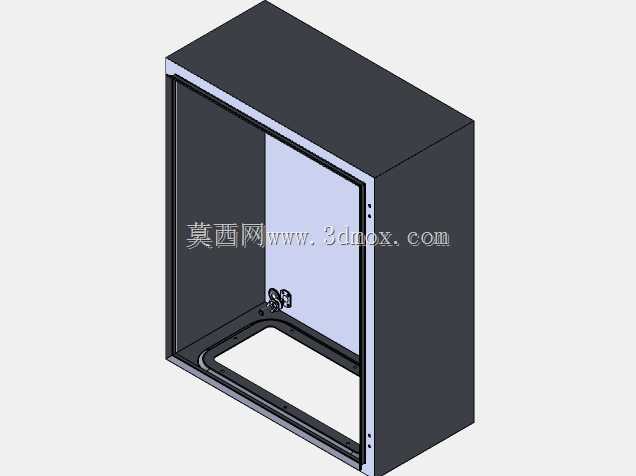

　　这款壁挂式电气控制配电盘，主要面向小型工业设备旁侧就近电控、车间工位分布式配电、小型单机设备配套电控场景设计，区别于大型进线柜的大容量汇流功能，这类小型配电盘更侧重末端回路的通断控制、状态指示与操作交互，能直接安装在设备侧旁的墙面或者设备本体的支架上，缩短操作路径，减少现场布线的长度，降低线路压降带来的控制信号干扰问题。从结构设计逻辑来看，整个箱体采用薄钢板折弯拼焊的基础框架，箱门与箱体后侧通过暗藏式合页连接，合页的安装位做了内沉处理，避免外部突出的合页结构在安装时与墙面或者安装支架产生干涉，同时也能减少外部磕碰对合页的损伤，提升户外或者多尘车间场景下的防护能力。箱门作为核心操作面板，所有操作元件都按照人机操作的高度逻辑排布：

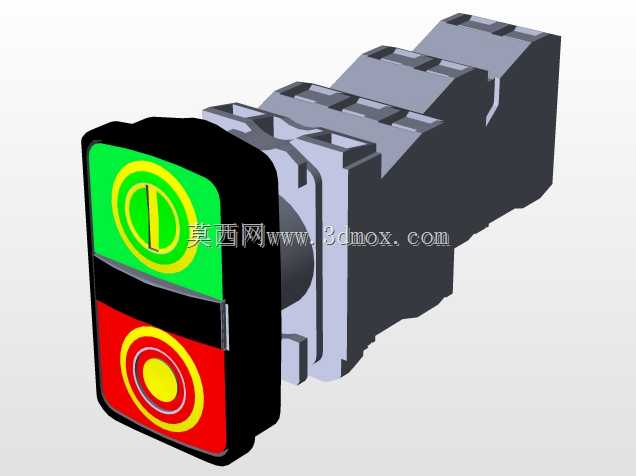

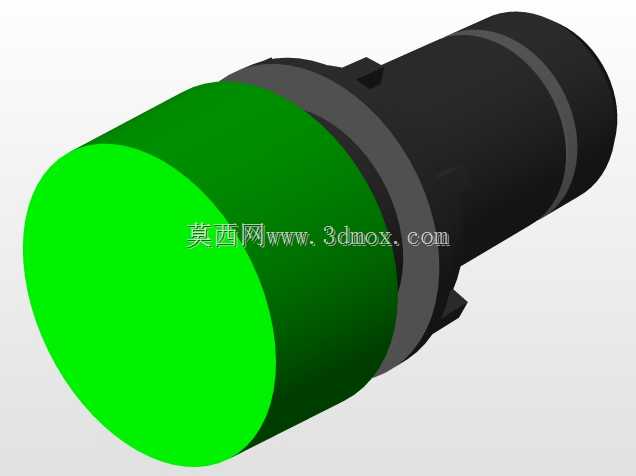

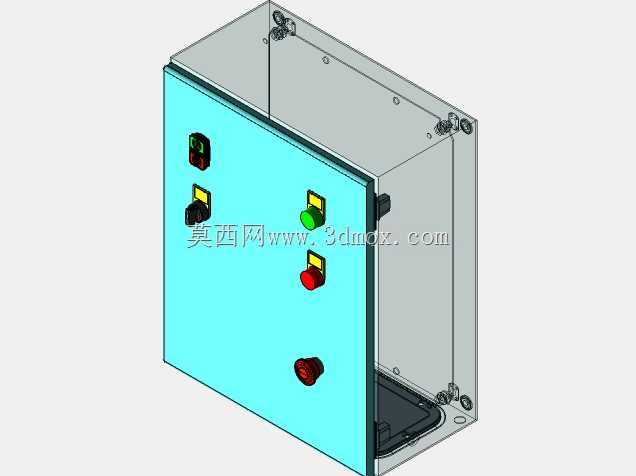

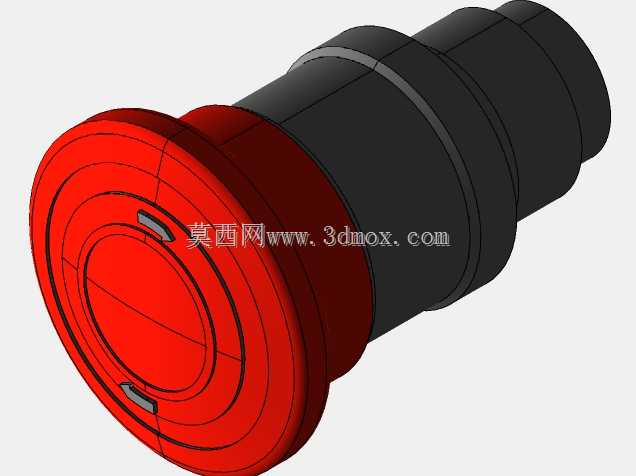

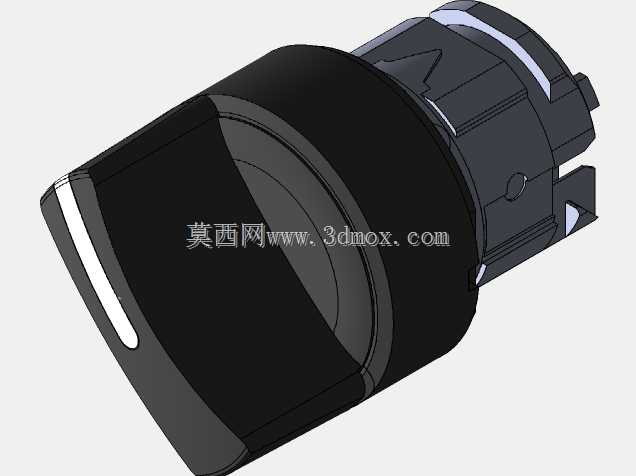

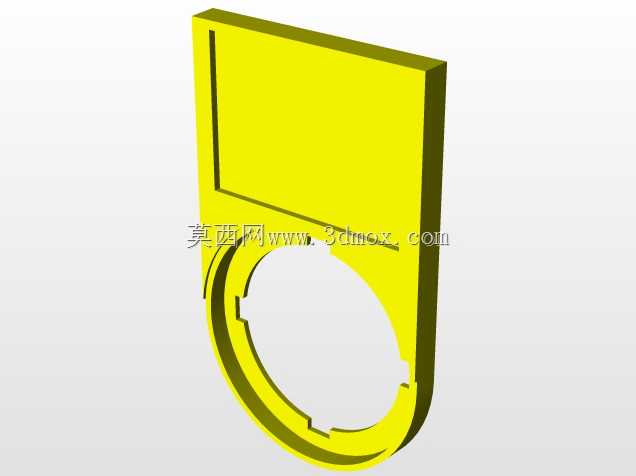

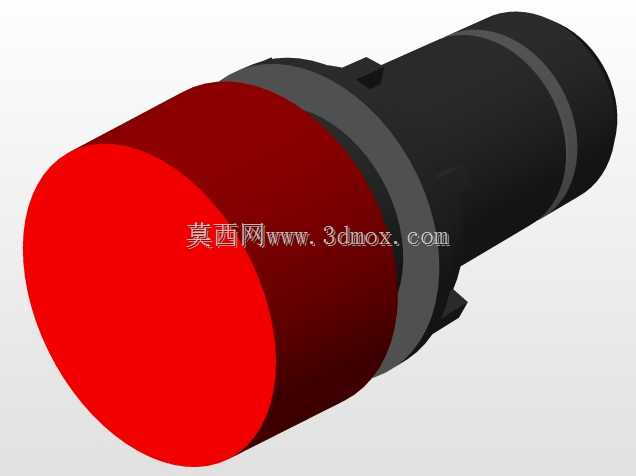

　　最上方布置带指示灯的电源主开关，操作人员站在盘前平视即可快速识别电源通断状态，抬手就能完成主电源的分合闸操作；下方依次排布功能切换旋钮、绿色启动按钮、红色停止按钮，最下方布置红色急停按钮，急停按钮的安装位置特意做了下沉式的座台设计，避免日常搬运物料或者人员走动时误碰触发急停，同时按钮的操作面突出箱门表面的高度控制在15mm以内，既保证按压操作的手感，也不会因为突出过多被意外刮碰。箱体的后侧预留了四个挂装固定孔位，孔位的间距按照常规墙面膨胀螺栓的安装间距设计，同时孔位周边做了翻边加强处理，避免薄钢板在长期承重后出现孔位变形、箱体下坠的问题；箱体的底部预留了穿线格兰头的安装孔位，所有进出线都从箱体底部引入，既可以避免上方落尘、

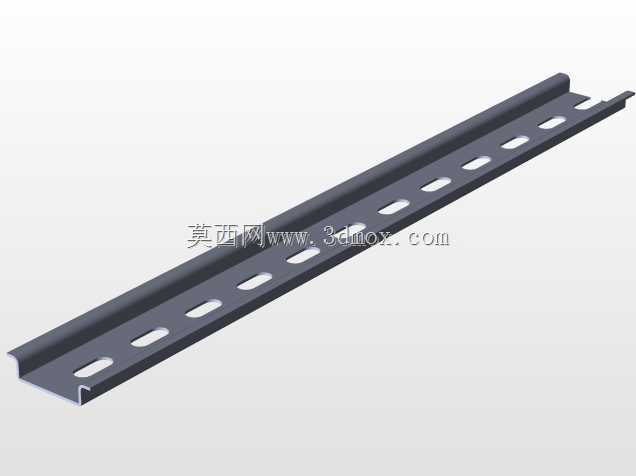

　　落液顺着线缆流入箱体内部，也能让布线走向更规整，方便后期线缆的维护与更换。箱体内部的安装底板采用镀锌钢板制作，底板与箱体框架通过可拆卸的螺丝连接，电气元件可以先在底板上完成导轨安装、接线调试之后，再整体装入箱体内部，大幅提升装配的效率；箱门内侧预留了线槽的安装空间，面板上的按钮、指示灯的二次线可以顺着门内侧的线槽排布到合页旁的走线留孔处，再连接到内部底板的端子排上，走线时特意在合页位置预留了足够的线缆弯折余量，避免箱门多次开合之后线缆出现绝缘层磨损、线芯折断的问题。从安装边界来看，这款配电盘的整体深度控制在200mm以内，即使是在空间狭窄的设备旁、走廊侧墙安装，也不会因为箱体突出过多影响人员通行或者物料转运；

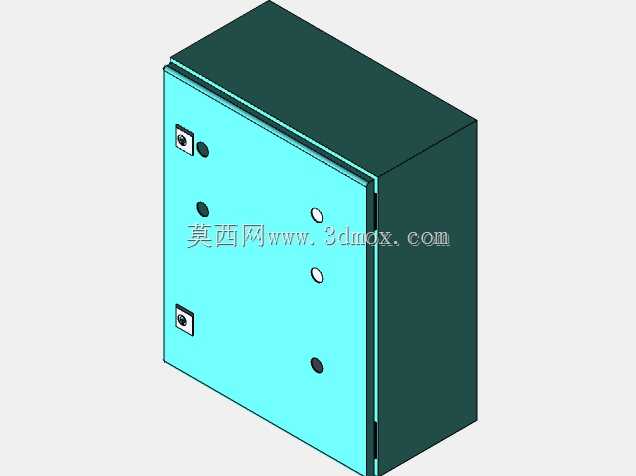

　　箱门的开合角度可以达到120度，完全打开之后不会遮挡内部元件的操作空间，检修时不需要完全拆下箱门就能完成内部元件的更换、接线端子的紧固作业。在防护设计上，箱门与箱体的贴合面预留了发泡密封胶条的安装槽，胶条采用连续发泡的三元乙丙材质，箱门关闭锁紧之后可以达到IP54的防护等级，能够阻挡车间内的粉尘飞溅、日常清扫时的水花泼溅，适配大部分普通工业车间的使用环境，不需要额外加装外防护箱。面板上的所有操作元件都采用统一的安装开孔尺寸，后期如果需要更换不同功能的按钮、旋钮，不需要重新对箱门进行开孔加工，直接替换元件即可，大幅降低后期运维改造成本。箱体的顶部没有开设任何孔洞，避免车间上方的管道凝露、吊顶落尘直接落入箱体内部，所有的散热都依靠箱体金属壁面的自然散热，因为这类小型配电盘内部的元件发热功率普遍较低，自然散热完全可以满足元件的工作温度要求，不需要额外加装散热风扇，也减少了风扇带来的粉尘进入、风扇故障维护的问题。在实际选型应用中，这类配电盘可以根据具体的控制回路数量，调整内部导轨的长度、端子排的位数，外部面板的开孔位置也可以根据实际的操作需求做灵活调整，既可以作为小型水泵、传送带的单机控制箱，也可以作为车间局部照明、工位插座的配电分箱，适配多类末端配电与控制的场景需求。
