壁挂式电气防护壳体结构设计

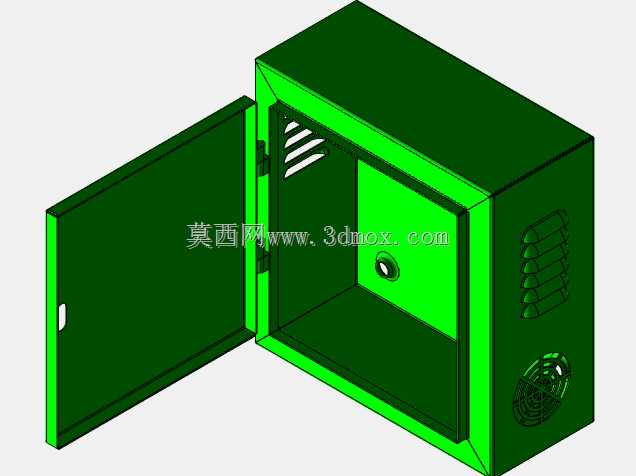

　　这款壁挂式电气防护壳体，是面向工业现场低压电气元件集成安装需求开发的结构件，日常多应用在车间生产线旁、楼宇配电竖井、小型设备配套电控单元、户外临时作业点位的电气元件承载场景中，核心作用是为内部安装的断路器、接线端子、小型继电器、开关电源这类低压电控元件提供物理防护，隔绝现场粉尘、飞溅液体、意外触碰带来的安全隐患，同时规整电气线路布局，降低后期运维的线路排查难度。从结构设计逻辑来看，整个壳体采用常见的冷轧钢板折弯拼接思路，主体为单开门侧开结构，门体与箱体主体通过暗藏式合页连接，开合角度可以满足日常元件拆装、线路接线的操作需求，门体内侧预留了密封胶条的安装槽位，装配后可以实现壳体结合面的缝隙密封，适配多尘、轻度潮湿的安装场景。

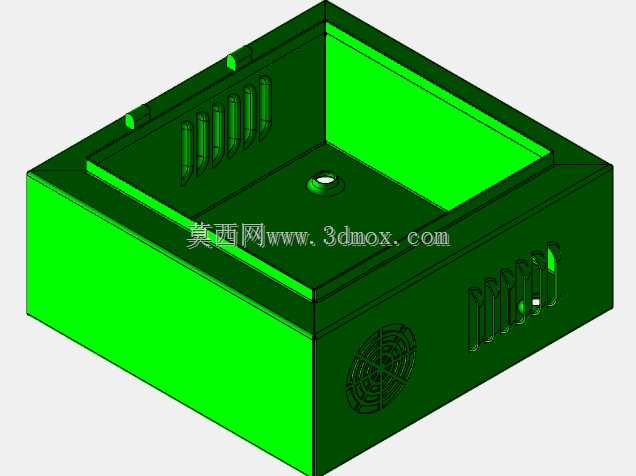

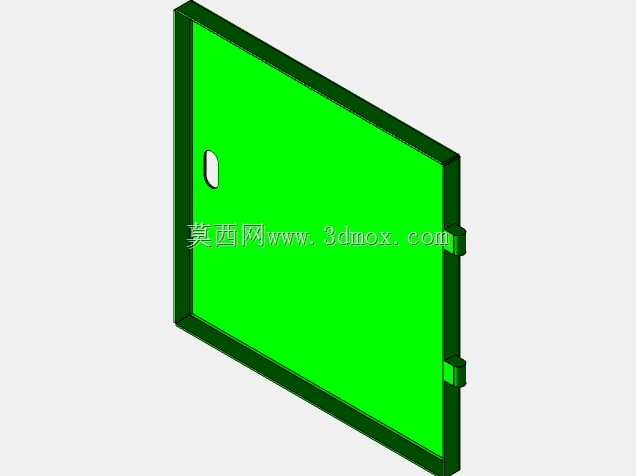

　　门体上设置的锁具安装位，采用通用型小圆锁结构，既可以避免非运维人员随意开启壳体触碰内部带电部件，也能兼容市面常见的电控箱锁具配件，后期更换维护无需单独开模定制配件。箱体侧壁设计了多组冲压成型的通风百叶结构，百叶开口方向朝下倾斜，既可以保证壳体内部空气流通，带走电气元件工作产生的积热，避免内部温度过高加速元件老化，也能防止上方滴落的液体、坠落的粉尘直接通过通风口进入壳体内部，在通风口内侧还预留了防尘滤网的安装卡槽，可根据现场使用环境选择是否加装过滤组件，适配不同洁净度的安装场景。壳体背部设计了一体化的壁挂安装挂耳，挂耳上预留的长圆形安装孔，可以抵消墙面安装时的孔位误差，降低现场安装的对位难度，

　　安装孔位的间距经过匹配常规墙面膨胀螺栓的安装尺寸设计，无需额外制作过渡安装支架即可直接固定在混凝土墙面、轻钢龙骨墙面或者设备机架的立面上。壳体内部预留了统一的元件安装底板固定位，安装底板采用镀锌钢板材质，可根据实际电控方案的元件布局，在底板上开孔固定导轨、端子排等安装附件，底板与壳体主体通过接地螺栓可靠连接，满足电气安全的接地连续性要求。壳体的尺寸边界设计充分考虑了常规小型电控系统的元件安装空间需求，内部净空可以容纳最多12个模数的标准导轨式电气元件，同时预留了足够的走线空间，方便主回路与控制回路的线路分层布设，避免强弱电线路交叉干扰。门体开启侧的边缘做了折弯翻边处理，既可以提升门体的整体结构强度，避免薄钢板门体长期使用出现变形，

　　也能在门体关闭时与箱体侧边形成迷宫式密封结构，进一步提升壳体的防护能力。壳体底部预留了敲落式进线孔，可根据现场进线的线缆数量、线缆直径敲除对应尺寸的孔位，安装电缆防水接头或者护线套，保护进出线缆的外皮不被钢板切口划伤，同时保证进线位置的密封效果。在结构强度设计上，壳体的所有折弯边角都做了圆角过渡处理，避免加工、安装、运维过程中锋利的钢板边角划伤操作人员，箱体的各个拼接位置采用点焊加密封胶的工艺处理，既保证壳体整体的结构刚性，在壁挂安装后不会出现变形晃动，也能避免拼接缝隙处进入粉尘或者水汽。这款壳体的设计没有冗余的装饰结构，所有结构特征都围绕实际安装、使用、运维的需求设置，既可以作为独立的小型配电箱体使用，也可以作为大型设备的配套电控外罩集成在设备主体上，适配不同场景下的电气元件防护安装需求。
