壁挂式工业电气控制机柜结构设计

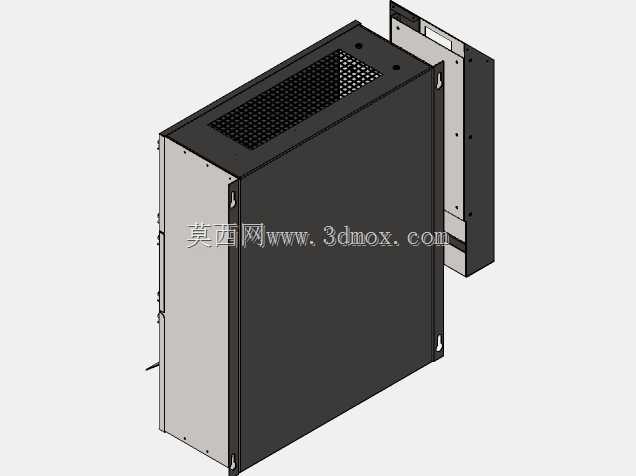

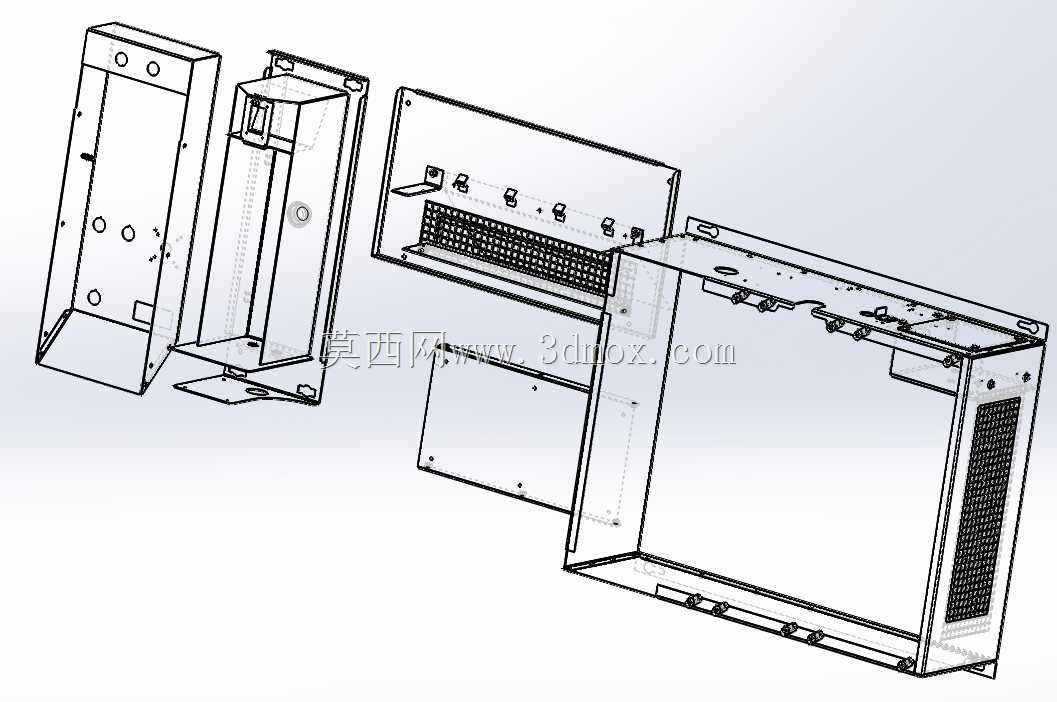

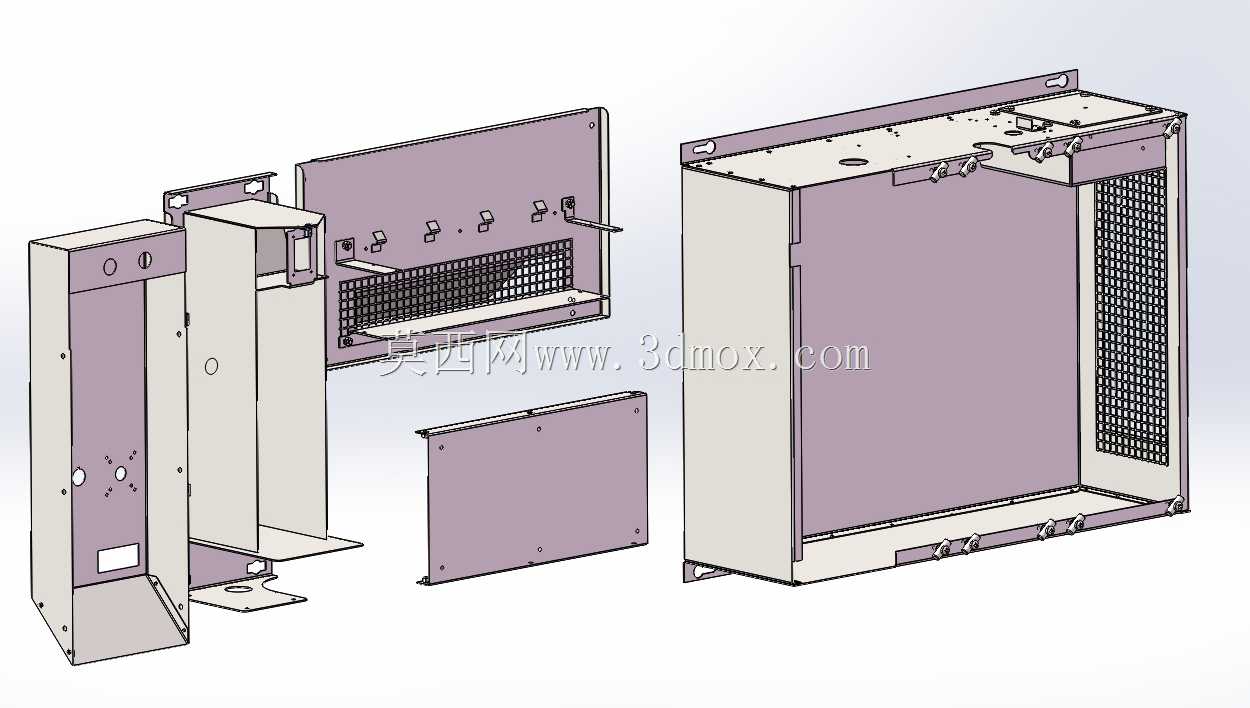

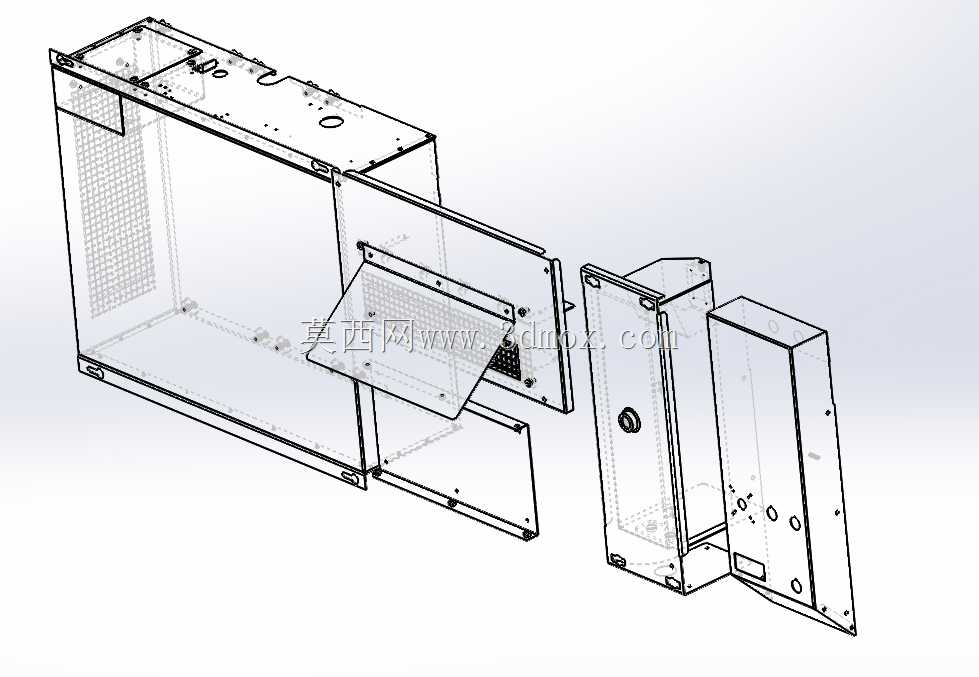

　　这类壁挂式工业机柜主要应用在车间产线侧旁、设备配套电控安装、楼宇弱电井、工业自动化系统就近部署等场景，用来容纳PLC模块、继电器组、接线端子排、小型工控机、开关电源这类电气控制元件，相比落地式柜体更节省地面空间，适合安装位置局促、控制元件数量不多的分布式控制场景。从结构设计来看，柜体采用分体式钣金拼接结构，主体为冷轧钢板折弯成型，背板单独设置安装挂耳结构，可直接通过膨胀螺栓固定在混凝土墙面或者设备钢结构立面上，挂耳处预留长圆孔，方便安装时调整水平与垂直位置，抵消墙面安装面的平面度误差。柜体的前门采用侧边铰链连接，铰链为隐藏式内装结构，避免外部磕碰损坏，门体四周粘贴发泡密封胶条，关门后可达到IP54左右的防护等级，

　　能够阻挡车间内的粉尘、飞溅的切削液进入柜体内部，保护内部电气元件。柜体顶部开设密集的冲压通风孔，通风孔为向下倾斜的百叶结构，既可以保证柜内热空气向上排出的通风路径，又能避免上方滴落的液体直接进入柜内，若柜内发热元件功率较大，可直接在顶部通风孔位置加装轴流散热风扇，无需额外开孔改造。柜体内部预留了标准DIN导轨安装位，可兼容市面上通用的35mm标准导轨，导轨安装柱采用可调节高度的设计，能够根据不同尺寸的电气元件调整安装深度，同时柜体内侧预留了接地螺柱，所有钣金部件之间都通过接地螺柱连接保护地线，避免柜体带电引发安全隐患。从安装边界来看，这类壁挂柜体的深度通常控制在200mm到300mm之间，不会过多突出墙面，

　　避免影响车间通道的通行空间，宽度与高度根据容纳元件的数量设计，单柜可容纳的元件总宽度适配标准19英寸安装或者非标的定制安装尺寸，柜体侧边预留了电缆进线的敲落孔，孔位覆盖不同直径的电缆规格，施工时可根据实际走线需求敲落对应孔位，安装格兰头完成电缆的固定与密封。设计过程中需要重点考虑钣金的折弯系数，所有折弯边都预留足够的工艺避位，避免拼接时出现干涉，门体与柜体的配合间隙控制在1mm以内，既保证开关门的顺畅度，又能保证密封胶条的压缩量均匀，达到稳定的防护效果。另外柜体的侧板与主体采用可拆卸式的螺丝连接，若后期需要扩容或者检修柜内侧面的接线，可直接拆下侧板，无需整体拆卸柜体，大幅降低后期运维的难度。在散热设计上，除了顶部的通风孔，

　　柜体底部也预留了对应的进风孔，形成下进上出的自然通风风道，当柜内温升不超过15K时，依靠自然通风即可满足散热需求，无需额外加装散热部件，降低整体成本与后期维护工作量。柜体表面采用静电喷塑处理，涂层厚度控制在60到80微米之间，具备较好的耐锈蚀、耐刮擦性能，适合工业车间的复杂使用环境，喷塑颜色通常采用工业常用的RAL7035浅灰色或者黑色，可适配不同的安装环境配色需求。在结构强度方面，柜体的承重主要依靠背板的挂耳结构，挂耳与背板采用点焊加螺栓双重固定，单柜的承重可达到50kg以上，完全满足常规小型电控系统的元件安装重量需求，避免长期使用后柜体变形脱落。门体上可根据需求加装观察窗或者门锁，门锁采用标准的工业柜锁，可配通用钥匙或者专用钥匙，防止无关人员随意打开柜门触碰内部带电元件。
