手动式瓷砖推刀陶瓷切割作业设备

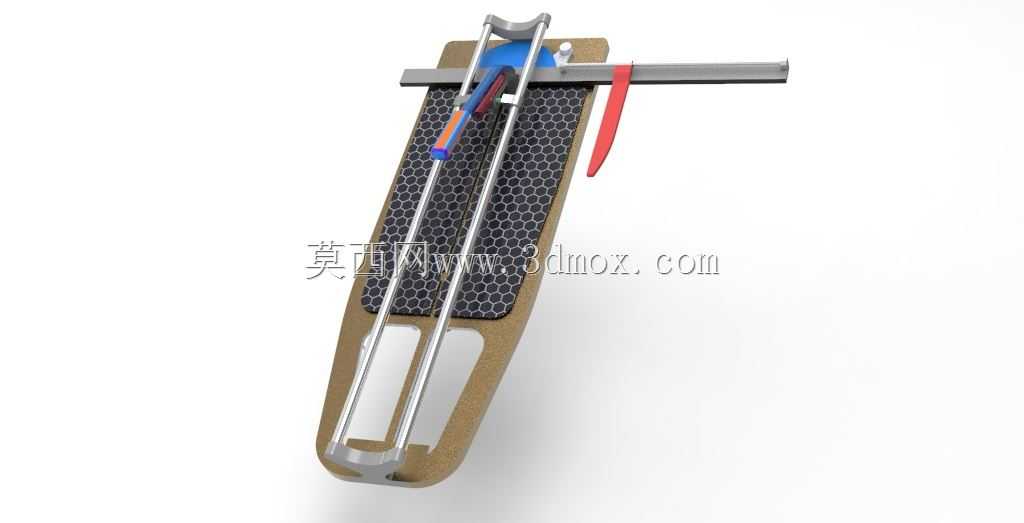

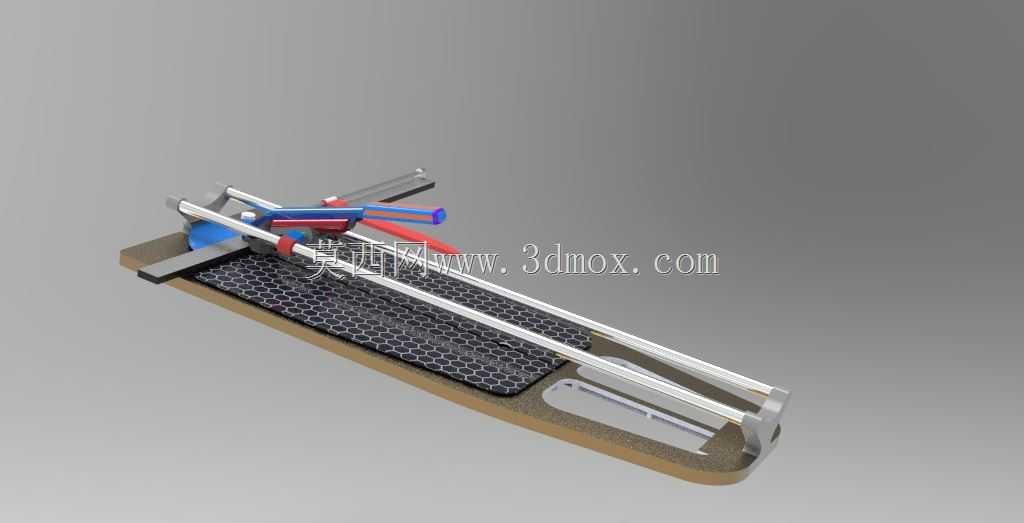

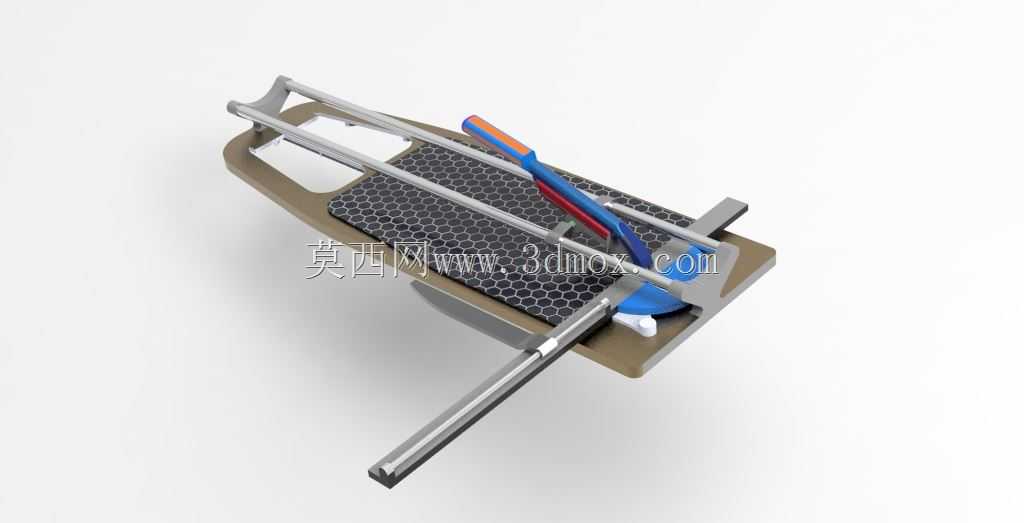

　　这款手动陶瓷切割设备，核心应用场景集中在室内装修现场的墙地砖铺贴作业环节，相比电动切割机具，它无需外接电源，作业过程无粉尘飞溅、无冷却水损耗，非常适合家装现场小批量、多频次的瓷砖裁切需求，尤其是在已完成基础装修、不允许扬尘污染的精装房改造场景中，这类手动切割设备的使用占比远高于电动台式切割机。从实际作业用途来看，它主要完成陶瓷瓷砖的直线裁切作业，同时附带45度倒角裁切的功能，能够满足铺贴过程中阳角位置的瓷砖拼接需求，作业时无需额外打磨坡口，裁切后的断面整齐度可直接满足铺贴公差要求，减少后续修边工序的工作量。从功能特性层面拆解，设备的底座采用带防滑纹理的承托平台，平台表面的蜂窝状防滑结构能够增大与瓷砖背面的摩擦力，

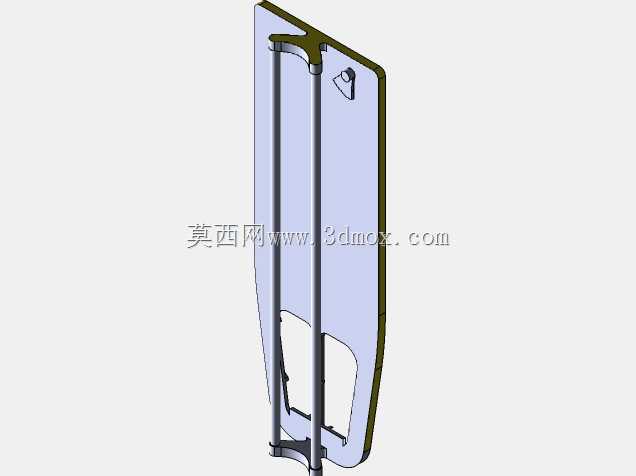

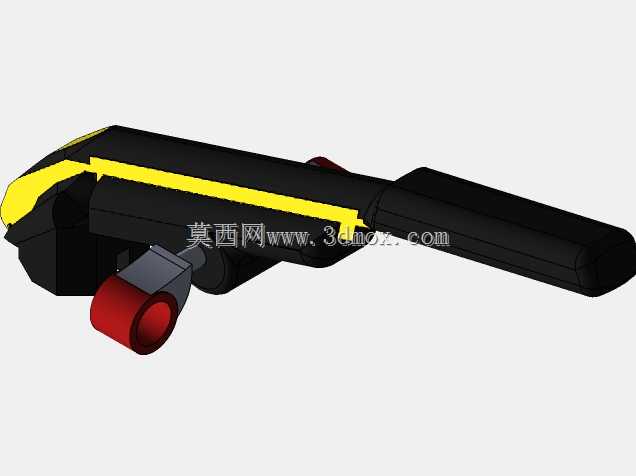

　　避免裁切推进过程中瓷砖出现位移偏差，保证切割线的直线度；双平行导轨结构采用硬质金属材质，表面做了耐磨处理，滑动座沿导轨运行的间隙控制在0.1mm以内，能够避免切割过程中刀头出现偏摆，保证裁切面的平直度，不会出现瓷砖崩边的问题；操作手柄位置包覆了软质橡胶层，一方面能够增大握持摩擦力，避免施力过程中手打滑，另一方面软胶层能够缓冲压断瓷砖瞬间的反作用力，降低操作人员的手部疲劳感；设备的压断机构与刀头滑动座集成设计，当刀头沿导轨走完切割行程后，直接下压力手柄即可通过杠杆力将瓷砖沿预划的切割痕压断，无需额外更换作业工位，单步即可完成裁切全流程，单人操作即可完成全尺寸瓷砖的裁切作业。从设计思路来看，

　　这款设备的结构完全围绕手动作业的人机工程逻辑展开，底座的轮廓做了收窄处理，既能够承托常见的800mm*800mm规格瓷砖，又不会占用过多的作业空间，在装修现场狭窄的空间内也能灵活放置；导轨的安装位置做了下沉式设计，降低了滑动座的整体重心，推进刀头时的稳定性更好，刀头的安装位置预留了微调间隙，可根据不同厚度瓷砖的硬度调整刀头的伸出量，避免刀头伸出过长导致崩瓷、或是伸出过浅无法划透瓷砖釉面的问题；设备的定位挡块采用可滑移式设计，可根据裁切尺寸快速锁定挡块位置，重复裁切同规格瓷砖时无需反复测量划线，能够大幅提升批量裁切的作业效率。从外形尺寸与安装边界来看，设备整体长度适配常规1000mm以内的瓷砖裁切需求，底座宽度控制在300mm左右，

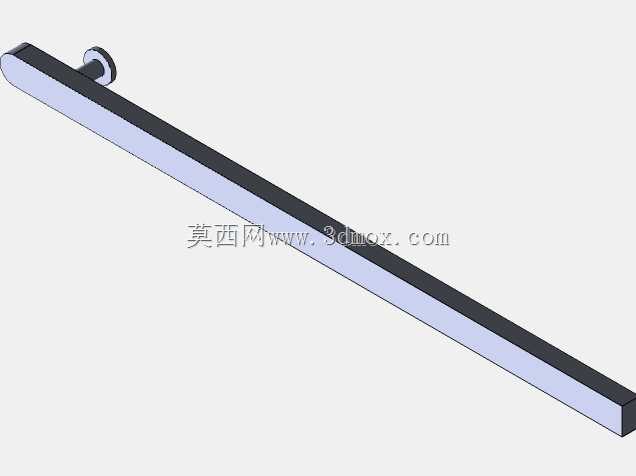

　　放置在普通装修用的木工工作台即可稳定作业，无需额外做固定安装，设备底部自带防滑脚垫，直接放置在平整地面上也可完成作业，不会出现作业过程中设备滑移的问题；导轨的两端设置了限位挡块，能够避免滑动座在推进过程中脱出导轨，同时限位挡块的位置可根据常用瓷砖的规格调整，限制刀头的最大行程，避免无效行程带来的操作冗余；手柄的操作高度设置在距离底座平面150mm左右，操作人员站立作业时无需过度弯腰即可完成施力动作，长时间作业的腰部负荷更低。在结构细节上，设备的承托平台边缘做了倒角处理，避免取放瓷砖时刮伤瓷砖釉面，同时也能防止操作人员磕碰受伤；刀头采用通用的硬质合金刀片规格，磨损后可快速更换，无需特殊工具即可完成刀片拆装，降低现场作业的维护成本；压断机构的压脚位置设置了软质缓冲垫，压断瓷砖时不会在瓷砖表面留下压痕，保证瓷砖饰面的完整性。实际作业过程中，这款设备的切割精度可控制在0.5mm以内，完全满足瓷砖铺贴的公差要求，相比电动切割机，它的作业噪音更低，不会对装修现场的周边环境造成噪音干扰，同时设备整体重量较轻，单人即可搬运转移，适合多作业面之间的频繁转场使用。
