横梁式传动斯特林动力装置结构设计

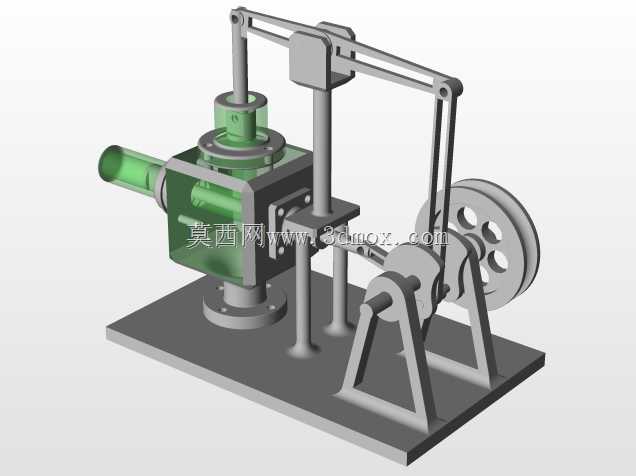

　　这套外燃式动力装置采用经典横梁式传动布局，区别于传统直列曲柄连杆的斯特林结构，将动力活塞与置换活塞的运动通过独立摇臂支架完成力的传递，可适配多类低温差热源场景使用，在余热回收、小型科普动力演示、偏远区域低品位热能利用场景中均有适配空间。整套装置的动力输出端设置在底座右侧，带轮结构可直接对接小功率负载，也可通过皮带传动外接增速或减速结构，匹配不同转速需求的终端部件。置换气缸与动力气缸呈垂直正交布置，置换气缸采用透明可视化结构设计，方便观察内部工质的流动与置换活塞的运动状态，在教学演示场景中可直观展示外燃机的工作循环过程，无需拆解结构即可清晰呈现热交换、工质膨胀、动力输出的完整流程。设计阶段针对安装边界做了统一规划，所有支撑立柱、

　　摇臂支架、气缸组件均固定在整块平板式安装底座上，底座预留的安装孔位可直接通过螺栓固定在实验台架或设备基座上，无需额外制作转接安装板，整体安装轮廓规整，无外伸的易干涉部件，在狭小的实验舱或教学展示柜内也可完成布置。传动路径上，动力活塞的往复运动通过竖直推杆传递至顶部横梁摇臂，再经连杆传递至曲柄飞轮组，置换活塞的运动则通过另一组平行连杆与曲柄轴联动，两套运动副的相位差严格按照斯特林循环的最优相位角设置，保证工质在冷腔、热腔之间的置换时序与动力活塞的运动行程精准匹配，减少工质流动阻力带来的效率损失。各运动铰接点均采用轴套式滑动摩擦结构，加工精度要求适配常规铣削、钻削工艺，普通机加工车间即可完成全部金属零部件的加工，无需特殊定制的异型构件，

　　后期维护时仅需定期对铰接点加注润滑脂即可保证长期运行稳定性。气缸的热端采用外露式结构，可直接对接酒精灯、工业余热尾气、太阳能集热装置等各类热源，冷端则设置在置换气缸侧部，可通过自然风冷或外接小型水冷套提升换热效率，根据热源温度的不同，可通过调整飞轮配重块的位置适配不同的输出扭矩需求，在低品位热源工况下适当增加飞轮转动惯量，即可保证运转的连续性，避免因热源温度波动出现停机问题。整套结构的受力路径经过多次优化，所有支撑立柱均布置在运动部件的受力正下方，避免悬臂结构带来的交变应力损伤，底座采用加厚平板设计，运转过程中可有效降低振动幅度，无需额外加装减震脚垫即可保持平稳运行。
