宽幅卷材自动切纸浆纸加工设备结构

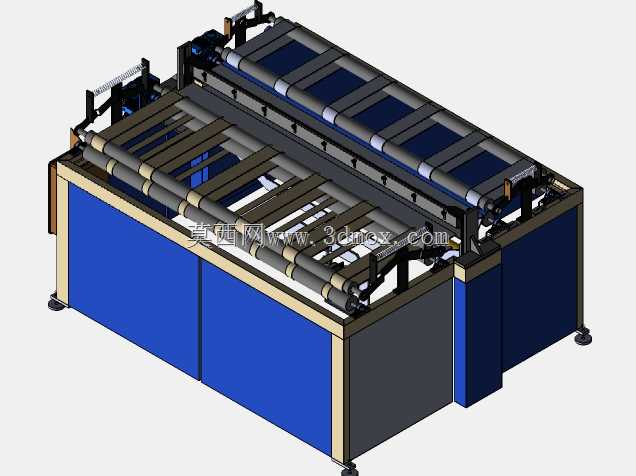

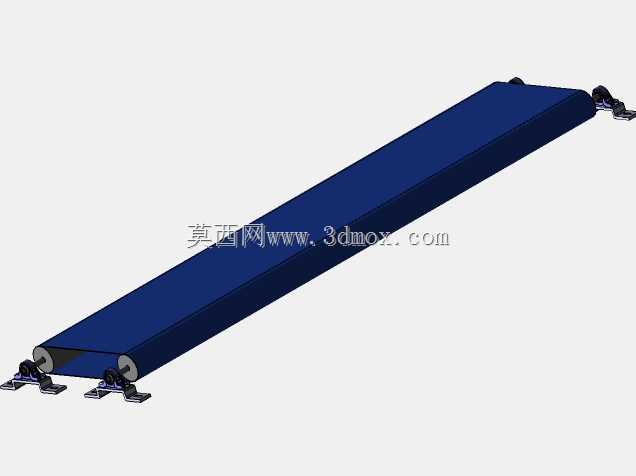

　　在生活用纸、工业包装用纸、特种纸加工的生产环节里，宽幅卷材的定尺裁切一直是衔接原纸生产与后续分切、包装工序的核心节点，不少中小型加工场景里，传统的单卷放卷裁切设备幅宽受限，面对2米级以上的宽幅原纸，往往需要多次拼接放卷，不仅容易出现纸张张力不均导致的褶皱、跑偏问题，裁切尺寸的一致性也很难稳定控制，这台针对宽幅纸卷设计的裁切设备，正是瞄准这类加工痛点做的结构落地。从实际作业逻辑来看，设备后端设置了8组独立的放卷承托工位，可同时挂载8卷原纸，放卷路径经过多组平行导辊做张力疏导，能将多卷原纸同步展平拼接为220厘米幅宽的连续纸面，全程通过导辊的平行度校准、压辊的压力微调，避免多卷纸拼接处出现搭接错位、张力差导致的纸面拉扯变形，

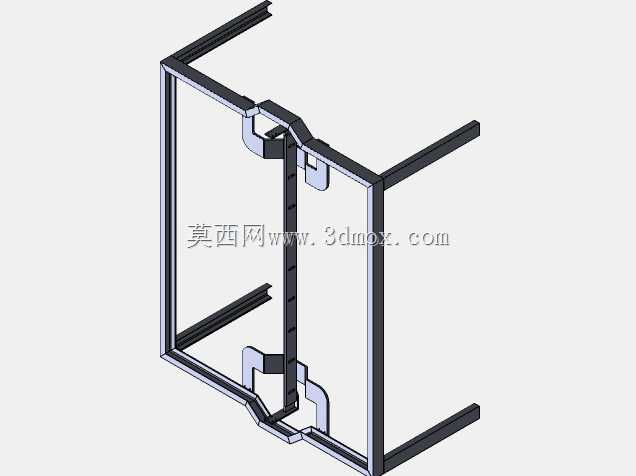

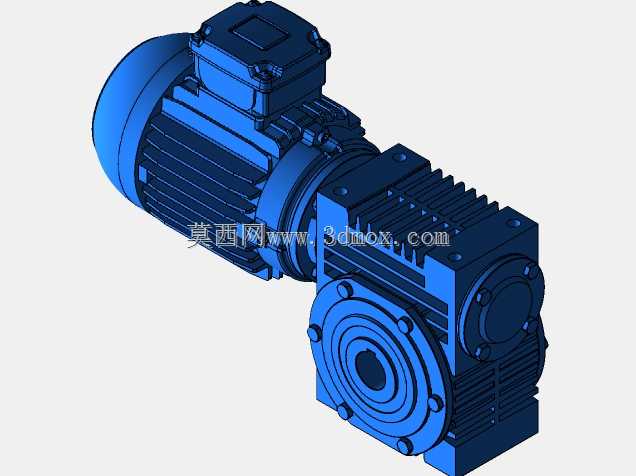

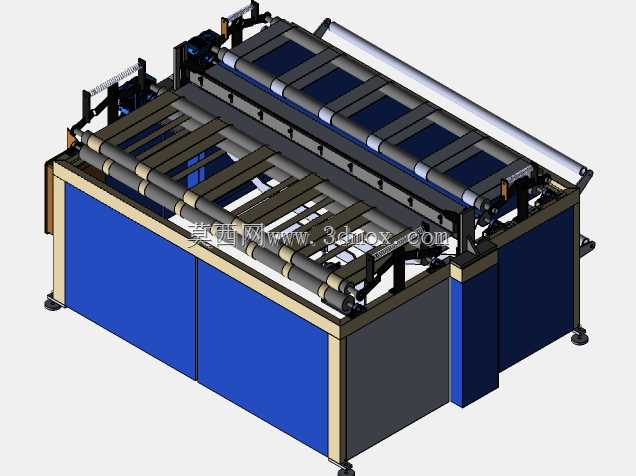

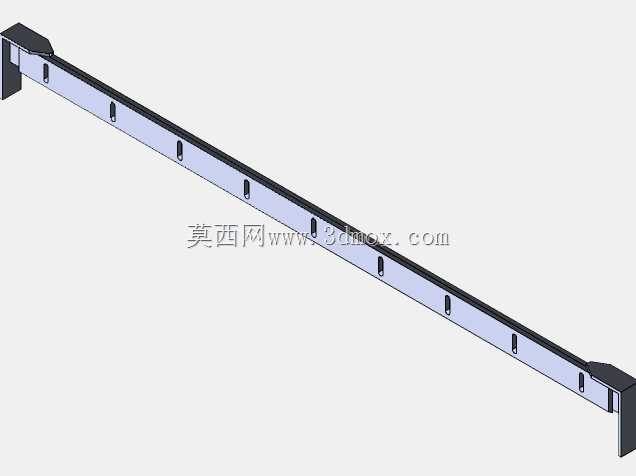

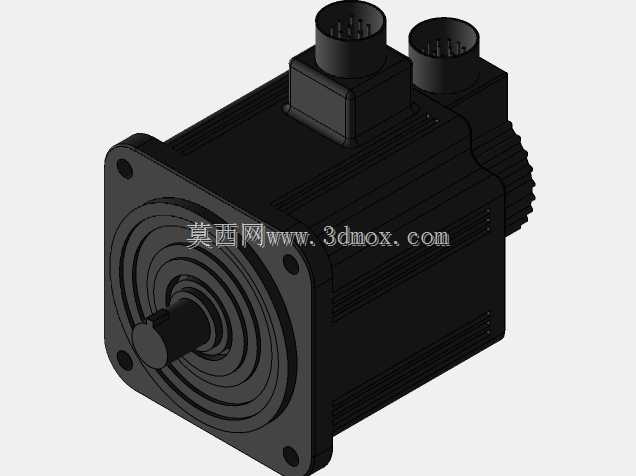

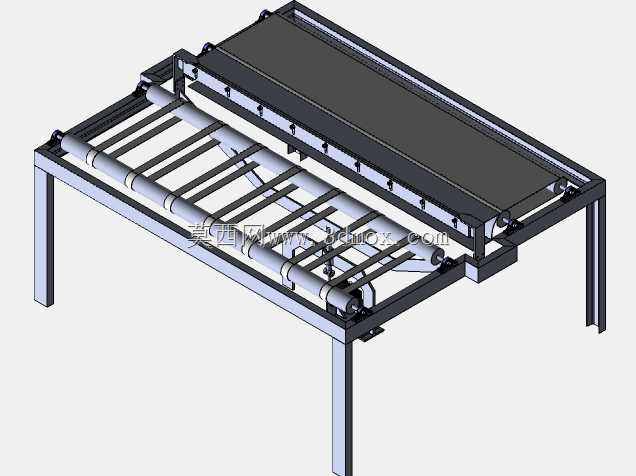

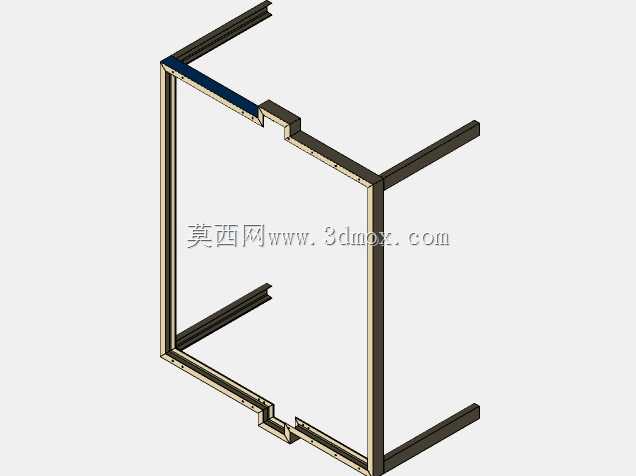

　　完全适配大宽幅纸面的连续加工需求，不需要额外的拼接辅助工序，能直接输出整幅宽的连续纸面进入裁切工位。裁切执行端采用伺服驱动的横切刀组结构，刀架沿横跨整机的直线导轨做横向往复运动，裁切动作的触发信号直接对接前端HMI人机交互系统的参数输入，操作人员只需要在交互界面输入目标裁切长度，设备就会通过导辊端的编码器实时追踪纸面进给速度，匹配刀架的运动轨迹与下刀时机，保证每一段裁切出来的纸张尺寸公差控制在加工允许范围内，不管是固定尺寸的批量裁切，还是多规格小批量的灵活切换，都不需要更换机械限位块，只需要在界面修改参数即可完成调整，大幅缩减了换产的调试时间。从整机结构布局来看，设备主体采用方管焊接的一体式机架作为承载基础，底部配置可调式支撑脚杯，

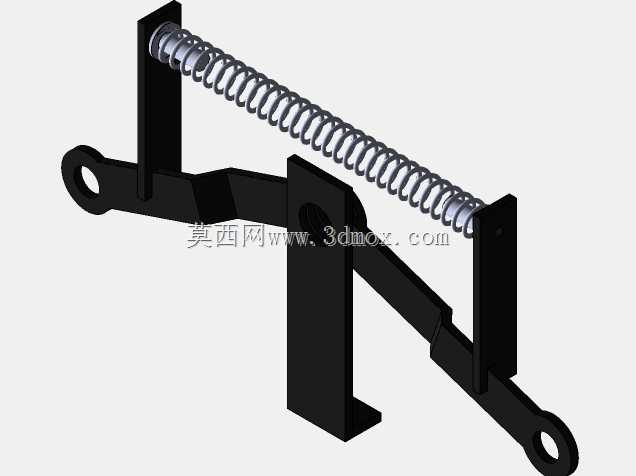

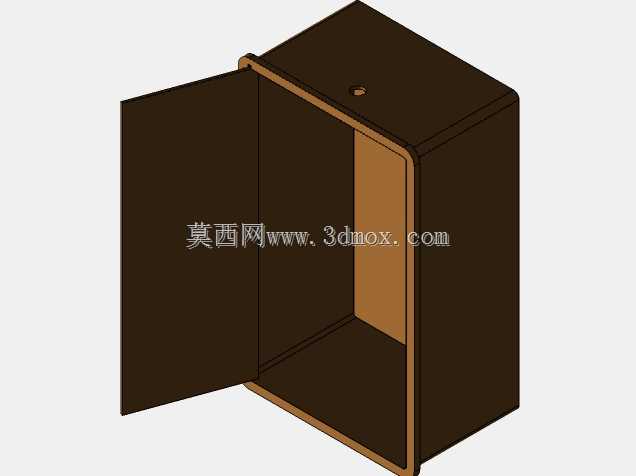

　　可根据车间地面的平整度调整整机水平度，避免因机架倾斜导致的导辊平行度偏差，进而影响纸面走偏；下部的柜体结构一方面做电气元件、驱动组件的封闭防护，避免车间纸尘进入电气回路造成接触不良，另一方面也作为配重结构，平衡上部放卷、裁切组件的重量分布，保证设备高速运行时的整体稳定性，不会因为刀架快速往复运动出现整机晃动。走纸路径上的每一组导辊都做了动平衡校正，辊面采用硬质阳极氧化处理，既降低纸面输送过程中的摩擦阻力，也避免辊面粘黏纸尘造成纸面硌伤，放卷端的每一个纸卷工位都配置了独立的阻尼张力调节结构，可根据不同纸卷的幅宽、克重调整放卷阻力，避免不同纸卷因为张力差出现局部过松褶皱、过拉扯断的问题。目前该设备的结构设计已经覆盖了从放卷、展平、

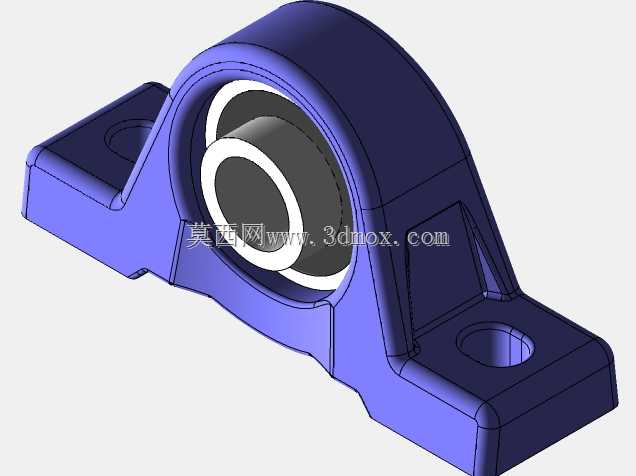

　　定尺输送到裁切出料的全流程动作逻辑，各组件的安装边界都做了干涉校验，比如刀架的运动行程两端设置了软限位与硬限位双重防护，避免超程碰撞；导辊的安装座预留了调整余量，方便后期维护时校准平行度；电气柜的散热口设置在柜体侧方下部，配合防尘滤网，既能保证内部元件散热，也能减少纸尘进入。在实际投产适配时，可根据加工纸张的克重范围调整压辊的压力参数、裁切刀的下刀深度，针对薄页纸可降低压辊压力避免压痕，针对厚卡纸可适当提高刀架驱动功率保证切口平整，不需要对主体结构做大幅改动，就能适配不同类型纸张的裁切加工需求，不管是造纸厂的原纸初切，还是纸制品加工厂的定尺下料，都能匹配对应的生产节拍。
