叉车适配旋转式工业废料收集桶结构

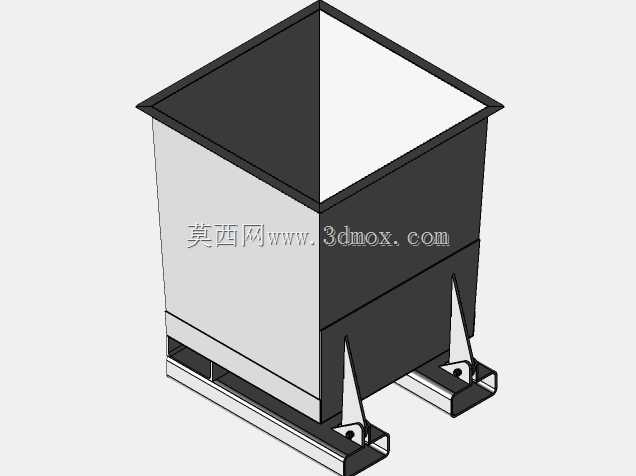

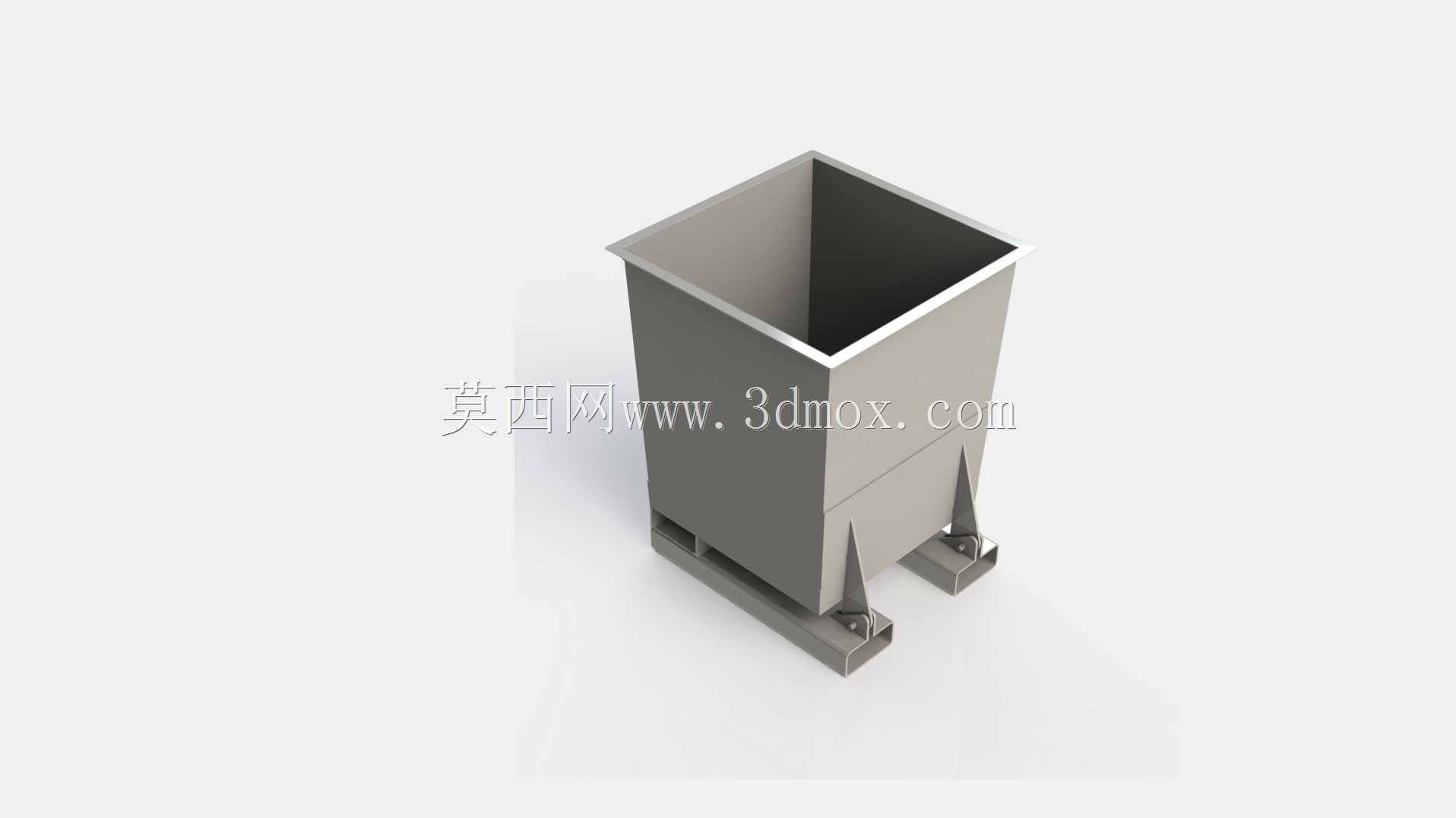

　　车间生产现场的废料转运一直是物流环节里容易被忽略的细节，常规敞口垃圾桶要么容量不足，要么需要人工抬升倾倒，遇到金属切屑、边角料这类密度较大的废料，人工作业不仅效率低，还存在砸伤、割伤的安全隐患，这款适配叉车底座的旋转式收集桶，就是针对这类场景做的定向结构设计。从实际使用逻辑出发，这款容器的核心功能是配合厂内现有叉车完成废料的快速转运与倾倒，不需要额外配置专属转运设备，就能适配绝大多数厂区的常规叉车叉齿间距，不用对现有叉车做任何改装，直接叉取就能完成移动作业。桶身采用直壁方型结构设计，相比同容积的圆型桶，方型结构在车间靠墙摆放或者多桶并排布置时，空间利用率能提升20%以上，不会出现圆桶相邻放置时的缝隙浪费，

　　同时直壁设计也能避免桶壁挂料，尤其是针对粉状、小块状的生产废料，倾倒时能顺着直壁完全滑出，减少残留清理的工作量。底部的支撑座做了叉齿导向结构，两个支撑脚之间预留的叉齿进入空间，刚好匹配常规1.5吨到3吨内燃叉车、电动叉车的叉齿宽度与厚度，叉齿进入后有定位挡边，能避免转运过程中桶体前后滑移，即使在厂区有坡度的路面行驶，也不会出现桶体滑脱的问题。支撑脚与桶身的连接位置做了旋转铰接结构，这也是这款收集桶的核心设计点，当叉车叉取桶体到达废料倾倒点后，不需要人工辅助抬升，只需要操作叉车的门架倾斜，配合铰接点的旋转自由度，就能让桶体绕铰接轴转动完成倾倒，整个过程操作人员不需要离开叉车驾驶室，全程机械化作业，大幅降低废料倾倒过程中的安全风险。

　　尺寸设计上，桶身总高度控制在950mm，这个高度刚好匹配车间操作人员站立时的投料高度，不管是生产线边的操作人员随手丢弃边角料，还是保洁人员清理地面废料后倾倒，都不需要过度抬升手臂，符合人体工程学的操作高度，长时间使用不会产生额外的操作疲劳。底座部分的下沿高度为810mm，这个尺寸是结合常规叉车的最小叉齿离地高度设计的，即使是叉齿降到最低位置的手动液压叉车，也能顺利插入底座完成叉取，不会出现叉齿顶到桶底或者插不进去的情况。桶身有效容积0.55立方米，按照常规金属切屑的堆积密度计算，单桶可以承载接近400公斤的生产废料，完全能满足中小型机加工车间单班次的废料存储需求，不需要频繁转运倾倒。桶身上沿做了外翻边的加强结构，因为方型桶的上沿是结构应力比较集中的位置，尤其是在倾倒过程中，桶壁会受到废料的侧向挤压力，外翻边结构相当于在桶口位置增加了一圈加强筋，能避免长期使用后桶口出现变形，延长整体的使用寿命。支撑脚的底部做了耐磨垫设计，当桶体放置在地面时，耐磨垫能避免金属支撑脚直接和水泥地面摩擦，既可以减少地面的磨损，也能增加放置时的摩擦力，避免车间地面有油污时桶体出现滑移。从结构建模的角度来看，这款产品的所有钣金件都采用等壁厚设计，没有特殊的异形曲面，不管是激光下料还是折弯焊接，加工工艺性都很好，不需要开模就能完成小批量生产，对于需要自行制作工位器具的工厂维修车间来说，也能直接参照结构完成自制。在实际的工位布置中，

　　这款收集桶可以直接放置在机床排屑机的出料口位置，排屑机排出的切屑可以直接落入桶内，不需要额外的接料装置，桶满之后直接用叉车叉走倾倒，空桶再放回原位，整个过程不需要人工搬运，能和机加工生产线的排屑流程完美适配。另外桶身的方型结构也方便在外侧粘贴废料分类标识，针对不同类型的废料比如钢屑、铝屑、塑料边角料，可以用不同颜色的标识区分，方便车间的废料分类回收，提升废料的回收利用率。铰接点的位置做了耐磨衬套的预留设计，长期旋转倾倒产生的磨损只需要更换衬套就能修复，不需要整体更换支撑脚或者桶身，降低后期的维护成本。桶身内壁做了平滑过渡处理，所有焊接位置都打磨平整，没有突出的焊瘤或者棱角，避免废料挂在焊缝位置难以清理，尤其是针对带有切削液的湿切屑，平滑的内壁能让切削液和切屑一起顺利倒出，不会在桶内积液产生锈蚀或者异味。
