佩昆诺Spal轴流通风机结构设计

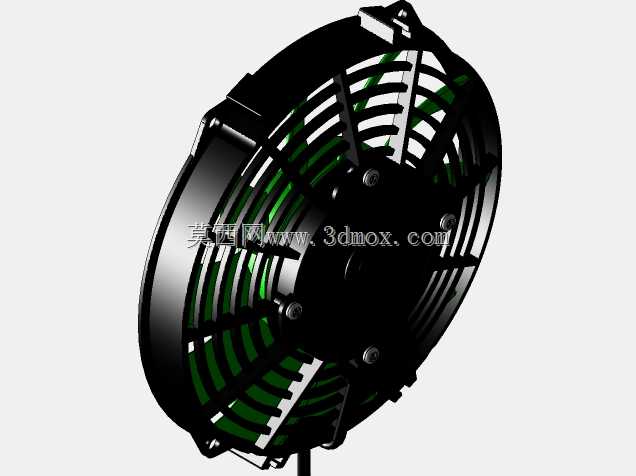

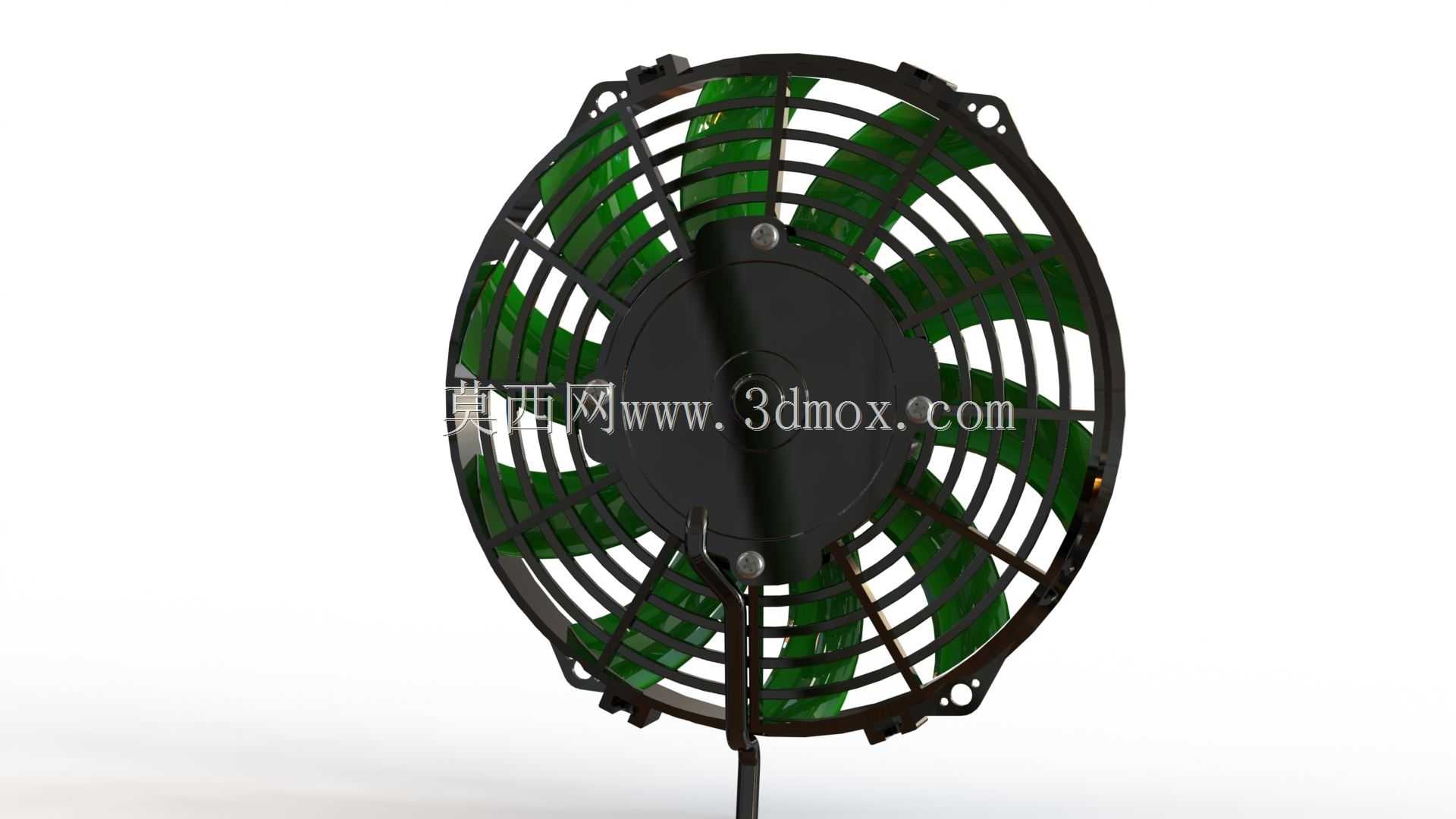

　　这款轴流通风机的设计核心围绕紧凑安装空间下的高效散热需求展开，在工程机械散热系统、商用车辆冷凝机组、小型工业设备通风回路这类对安装厚度有严格限制的场景中，这类圆形轴流风机的适配性远高于常规方形外框风机。从结构上看，整体采用圆形防护网罩与一体化电机仓的组合设计，外框预留的四个对称安装耳片直接与网罩主体一体成型，安装孔位采用沉孔设计，既可以通过螺栓穿过孔位完成刚性固定，也能适配扎带、卡扣类快装结构，适配不同安装基面的固定需求。

　　叶片采用大后掠角扭曲翼型设计，七片叶片沿轮毂周向等距分布，叶片前缘做了圆弧过渡处理，能够在高转速工况下降低叶片切割空气产生的涡流噪音，同时扭曲型的叶型截面可以保证从叶根到叶梢的气流攻角保持在合理区间，避免叶根区域气流分离导致的效率损失。叶片材质选用改性工程塑料，自身具备一定的形变余量，在遇到轻微异物磕碰时不会出现叶片断裂的情况，同时塑料材质的自重更低，能够降低电机启动时的转动惯量，减少启动电流对供电回路的冲击。

　　中间的电机仓采用全包覆式结构，将定子、转子以及驱动电路完全封闭在仓体内部，仓体与网罩之间通过三根对称分布的支撑筋连接，支撑筋的截面做了流线型修型，避免气流经过支撑筋时产生额外的风阻。电机仓前后端盖采用金属压盖配合密封胶圈的结构，能够阻挡日常使用中的灰尘、飞溅水滴进入电机内部，适配户外作业设备的使用环境。电机仓中心的转轴两端采用含油轴承支撑，不需要额外添加润滑脂即可满足长时间运转的需求，降低后期维护成本。

　　外围的防护网罩采用径向辐条配合周向加强圈的格栅结构，辐条的间距控制在安全范围内，能够避免操作人员手指误触高速旋转的叶片，同时格栅的通透率超过70%，不会对进风侧的气流造成明显遮挡。网罩外圈做了卷边处理，边缘没有尖锐毛刺，在装配过程中不会划伤操作人员的手部，同时卷边结构也提升了网罩整体的结构强度，在受到轻微外力挤压时不会出现明显变形。

　　从安装边界来看，这款风机的整体厚度控制在较薄的区间，能够嵌入到散热翅片与设备外罩之间的狭窄空隙中，不需要额外预留过多的安装空间。安装耳片的位置处于网罩外圈的切线方向，固定螺栓的操作空间完全处于风机轮廓外侧，在设备内部完成装配时不需要特殊工具即可完成锁紧作业。风机的出线端从电机仓底部垂直引出，引线根部做了防弯折护套，避免设备运行过程中的震动导致引线根部断裂。

　　在实际选型应用中，这类风机通常直接贴装在散热器的迎风面或者背风面，通过强制对流带走散热器翅片上积聚的热量，在液压油散热回路、空调冷凝回路、发动机中冷散热回路中都有广泛应用。设计过程中需要重点匹配风机的风压曲线与散热器的风阻特性，保证在实际工作点的风量能够满足散热需求，同时还要核算风机运转时的震动幅值，避免与设备本体产生共振，影响周边零部件的使用寿命。这款风机的整体结构没有冗余的零部件，所有结构件都兼顾功能与强度需求，在保证通风散热性能的前提下，尽可能压缩了自身的体积与重量，适配移动类设备对零部件轻量化的要求。
