轴流散热风机扇叶总成结构设计

　　在工业电控柜散热、小型设备风冷、机箱通风这类场景里，轴流类通风部件的选型一直是结构工程师常碰到的需求，这类部件不需要过高的静压输出，核心要求是在有限安装空间内，提供稳定的空气流通量，同时兼顾安装便捷性与运行时的结构稳定性，本次涉及的这款轴流通风部件，就是针对这类紧凑型安装场景做的结构设计。

　　从实际使用的角度出发，这类通风部件常被布置在设备侧壁、机柜通风孔位、小型动力单元的散热风道入口或出口位置，作用是驱动空气沿轴向穿过待散热区域，带走元器件、动力部件工作时产生的累积热量，避免区域内温度超过元器件工作阈值，保障设备长时间运行的可靠性。不同于高压离心风机的结构逻辑，轴流结构的风阻更低，相同转速下能实现更大的通风量，非常适合风阻不大的直通式通风场景。

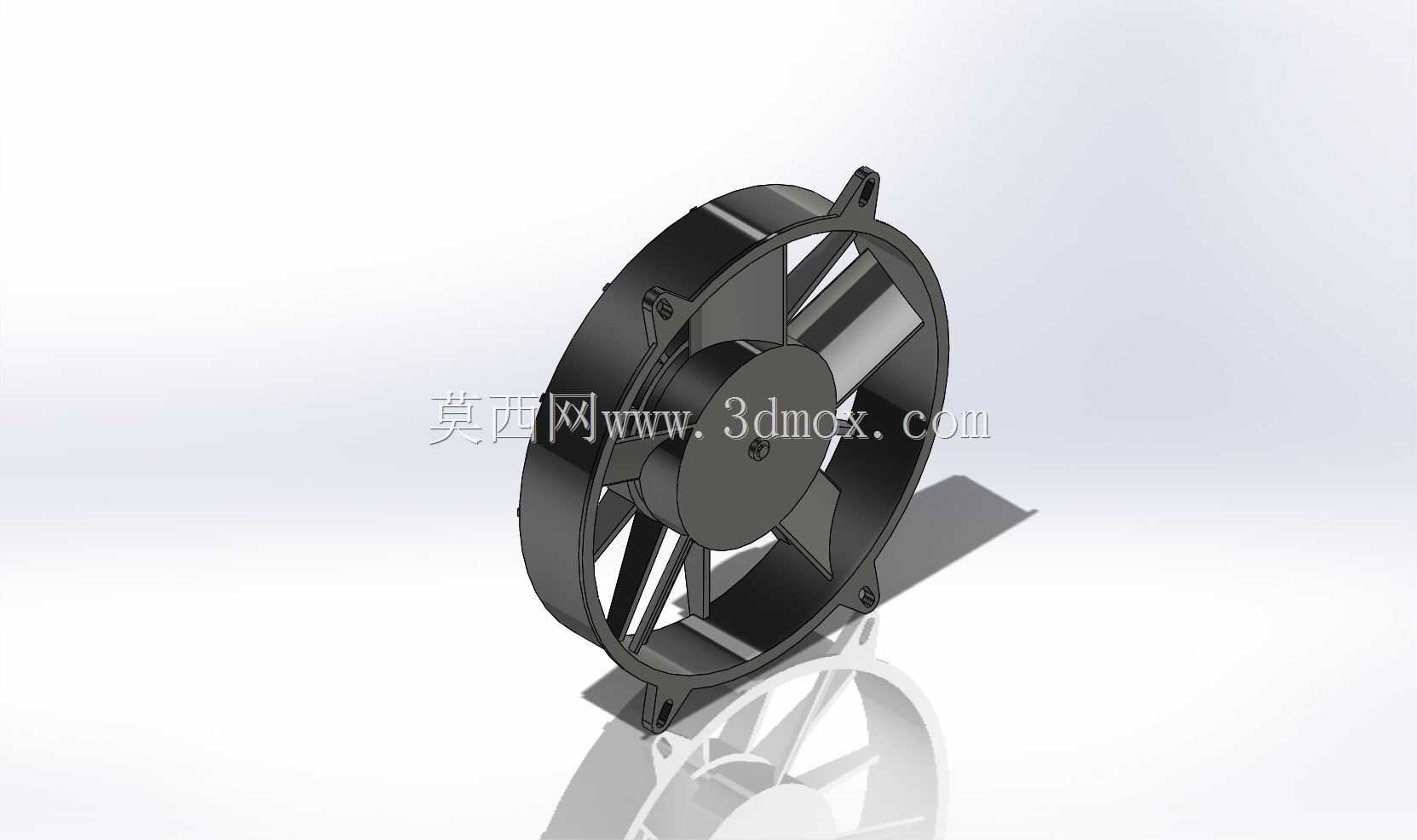

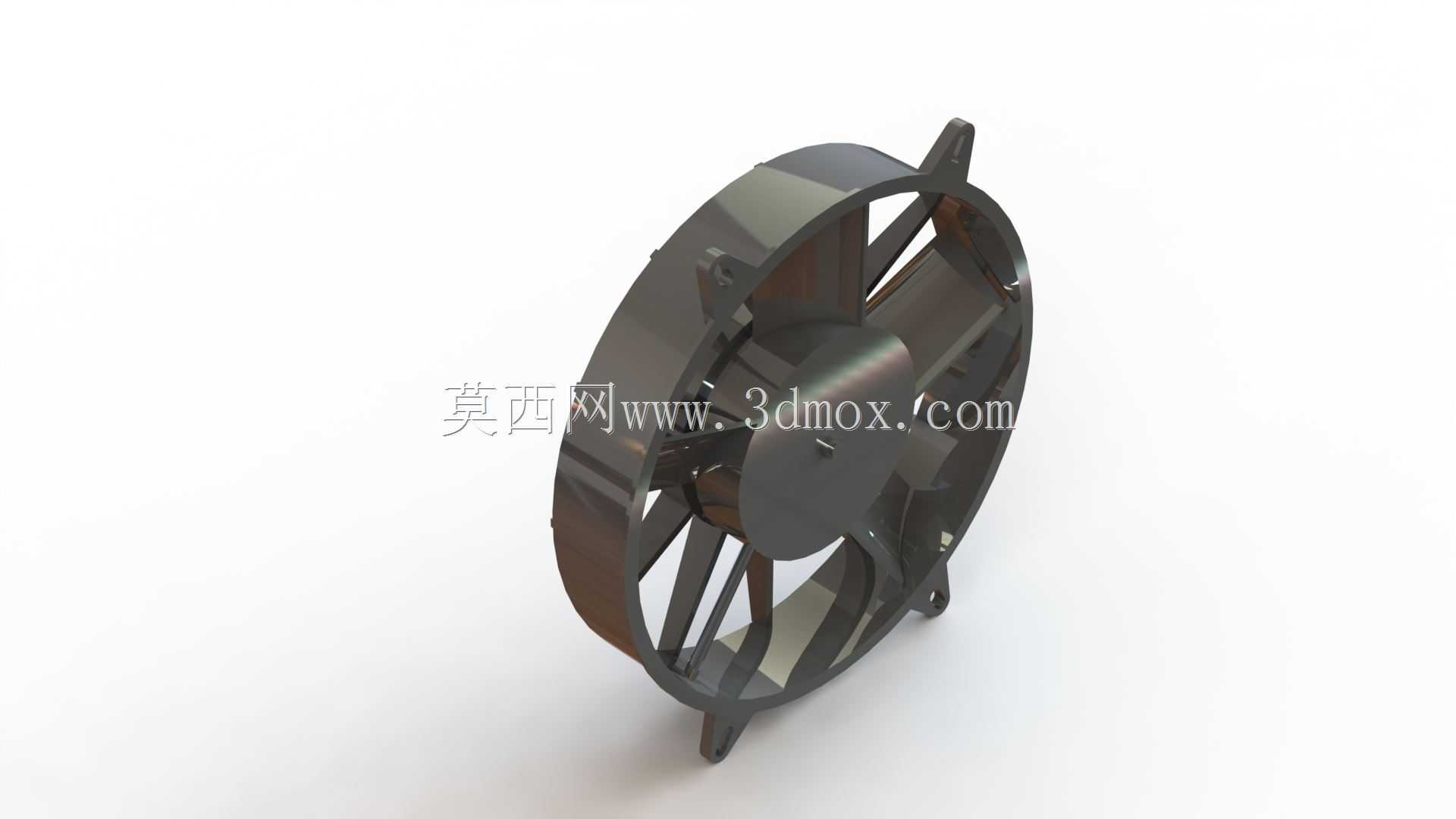

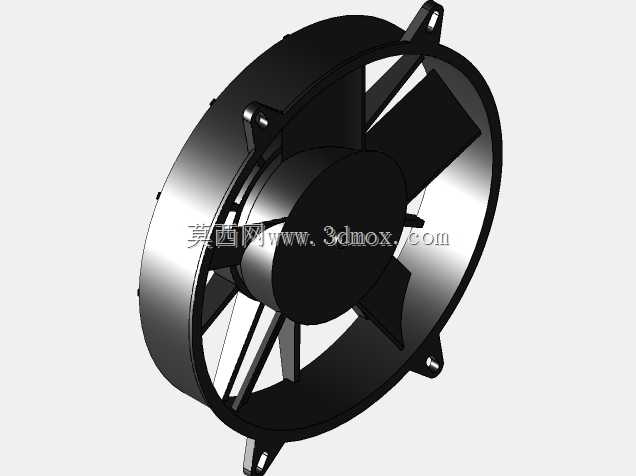

　　这款部件的整体结构采用一体化外框加中心轮毂加辐射式扇叶的布局，外框为环形薄壁结构，周向均匀布置了带安装孔的固定支脚，支脚的位置经过排布，刚好匹配行业内通用的方型安装孔位间距，安装时不需要额外做转接支架，直接通过螺丝就能将整个部件固定在预设的安装面板上，安装边界的设计完全贴合常规机柜面板的开孔尺寸，不会出现安装干涉或者孔位错位的问题。外框的内壁做了微小的导流倒角，能减少空气进入扇叶区域时的紊流损失，提升通风效率。

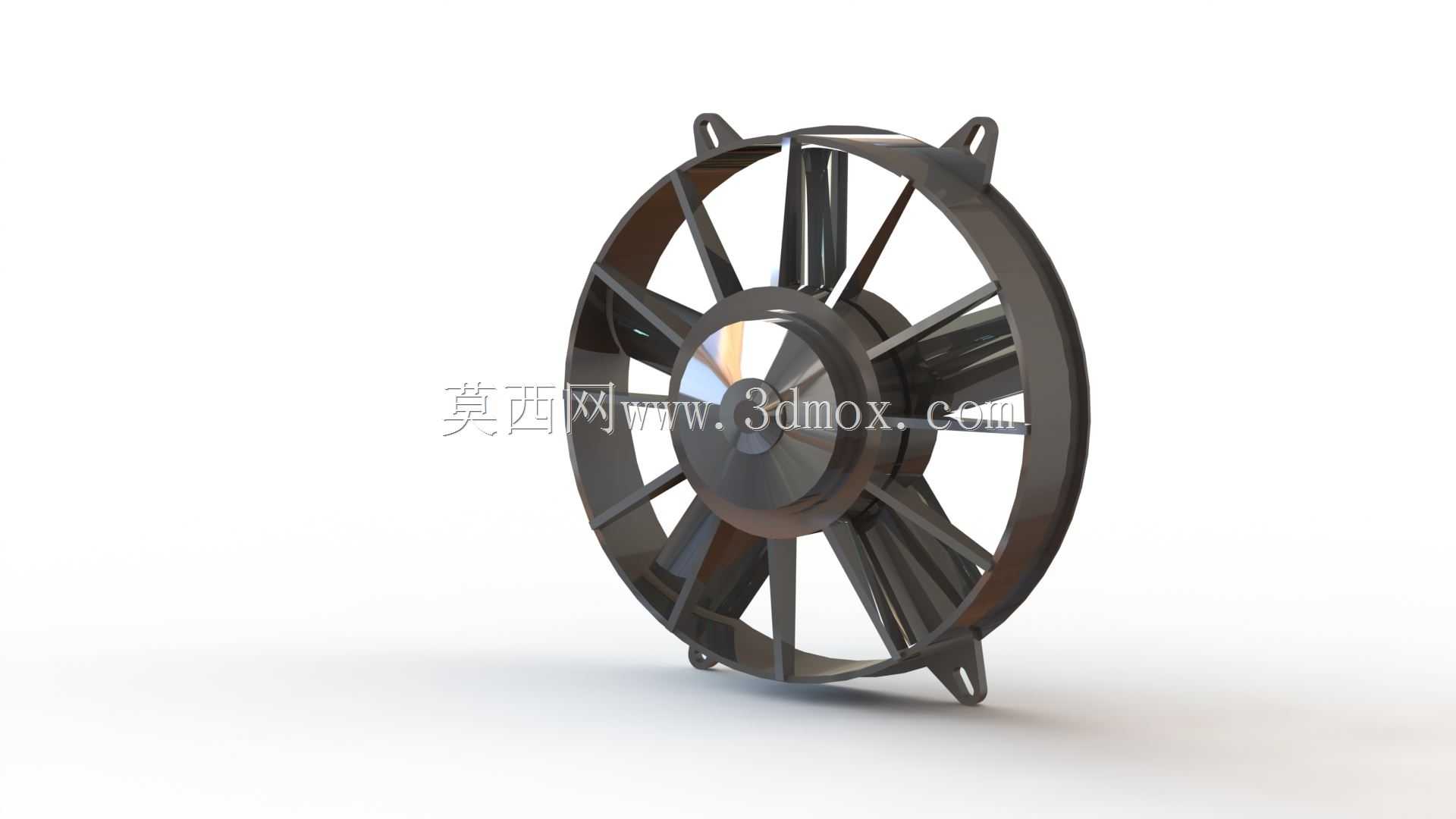

　　中心轮毂位置是扇叶的承载基体，轮毂的直径经过匹配计算，既不会因为直径过大遮挡有效通风面积，也不会因为直径过小导致扇叶根部连接强度不足，每一片扇叶的叶型都采用等变截面设计，从根部到叶梢的安装角呈平滑过渡，能在转动时均匀推动空气轴向流动，减少叶尖涡流带来的气动噪音与能量损失。扇叶的数量经过气动匹配，在保证结构强度的前提下，平衡了通风量与转动时的动平衡性能，避免运行时出现过大的振动传递到安装面板上。

　　设计过程中，首先确定的是安装边界的约束条件，常规紧凑型散热场景留给通风部件的安装深度通常比较有限，所以整个部件的轴向厚度做了严格控制，不会占用过多设备内部空间，外框的外径尺寸也适配行业通用的开孔规格，能直接替换同规格的老旧通风部件，不需要对原有设备的安装结构做改动。其次是结构强度的考量，扇叶与轮毂、外框支脚的连接位置都做了圆角过渡，避免应力集中，即使长时间在额定转速下运行，也不会出现连接位置疲劳断裂的问题。

　　从结构细节来看，外框上的固定支脚采用了与外框一体的结构设计，支脚上的安装孔做了沉台设计，安装时螺丝头可以完全沉入沉台内，不会突出外框表面，避免螺丝突出影响部件的安装贴合度，也能减少安装后整体的占用空间。扇叶的边缘做了微小的圆弧处理，避免装配过程中锐边划伤操作人员，也能减少叶尖与外框内壁之间的空气泄漏，提升通风效率。中心轮毂的端面做了平整设计，能适配不同规格的驱动电机安装位，不需要额外做转接结构就能完成驱动部分的装配。

　　在实际选型应用时，工程师只需要核对安装面板的开孔尺寸、安装孔位间距、预留的轴向安装深度，就能确认这款部件是否适配当前的设计场景，不需要额外做复杂的结构适配。这类结构的通风部件，因为结构简单可靠、安装维护便捷，被广泛应用在各类需要风冷散热的工业设备、电控柜体、小型动力装置中，是通风散热系统里非常基础也非常核心的组成部件，其结构设计的合理性直接影响整个散热系统的通风效率与运行可靠性。
