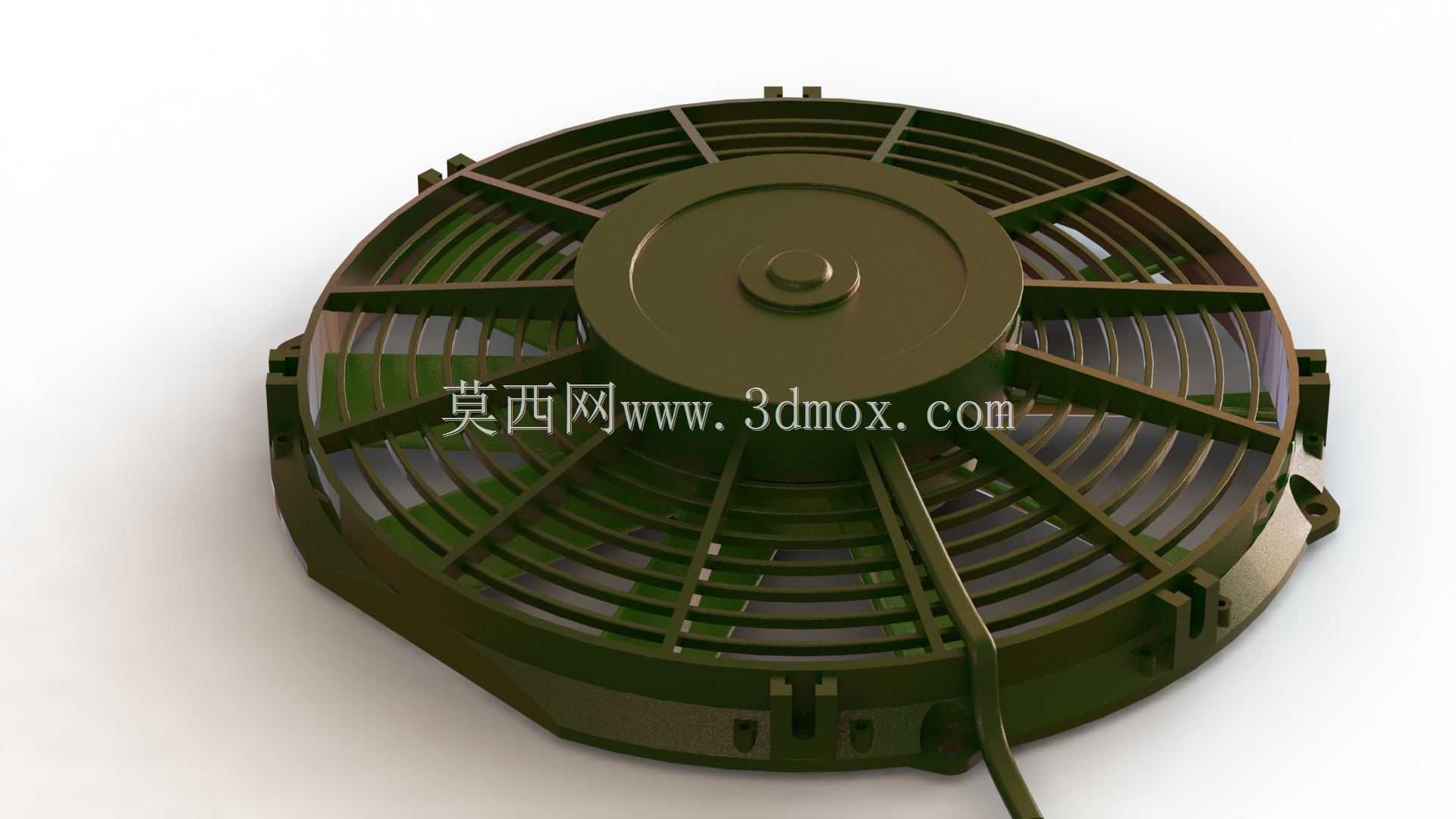

轴流散热风机结构三维设计模型

　　这款轴流结构的散热风机，在工业散热场景里的适配范围很广，不管是机柜密闭空间的热量置换、小型动力设备的壳体表面散热，还是工控装置内部的空气循环导流，都能匹配对应的安装需求。从结构设计逻辑来看，整体采用外框一体式承托结构，外圈的多边形安装边预留了对应位置的固定卡扣位，不需要额外加装转接支架就能直接卡入对应安装位，安装边界的公差预留控制在合理范围，既不会因为间隙过大出现运行晃动，也不会因为公差过紧导致装配卡滞。外框的防护格栅采用径向辐条搭配环形加强筋的结构，辐条的厚度经过受力校核，既能够阻挡外部异物触碰内部转动部件，满足基础的安全防护要求，又不会因为格栅过密导致风阻过大，影响实际通风效率。格栅的筋条走向顺着气流流出方向做了微小的倾角处理，

　　能够对流出的气流做初步导流，减少气流在格栅位置的紊流损耗，提升实际送风效率。风机中部的电机安装座采用同心圆凸台结构，中心的定位凸台能够和内置驱动电机的端盖精准配合，保证电机转轴和风机整体的同轴度，减少运行过程中的偏心振动。从安装尺寸来看，整体外轮廓适配常规的同规格风机安装开孔，出线位置从外框侧边的预留槽位引出，线缆的走向顺着外框的加强筋排布，不会突出安装平面，避免装配时线缆被挤压破损。设计过程中针对不同安装场景的适配性做了考量，侧边的固定耳位预留了一定的形变余量，在遇到安装孔位存在微小偏差的时候，能够通过轻微的形变补偿公差，降低现场装配的调整难度。风机的整体厚度控制在紧凑范围，不会占用过多的安装纵深空间，

　　在空间局促的密闭设备内部也能顺利布置。从功能实现的角度，这类轴流风机的核心作用是通过叶片转动驱动空气定向流动，带走热源表面堆积的热量，把设备内部的高温空气和外部低温空气做置换，保证设备内部的元器件工作在合理的温度区间，避免因为热量堆积导致元器件性能衰减或者寿命缩短。结构设计上没有多余的冗余部件，所有的结构特征都服务于装配便利性、运行可靠性和通风效率三个核心目标，外框的加强筋分布兼顾了结构强度和轻量化要求，不会因为追求强度盲目增加壁厚导致整体重量过大，给安装固定结构带来额外负载。叶片的曲面弧度经过气流走向优化，在保证足够风量的前提下，尽可能降低转动过程中的气流噪音，适配对噪音控制有要求的室内设备使用场景。在实际选型匹配的时候，

　　只需要核对安装开孔尺寸、纵深空间和供电参数，就能直接替换同规格的现有风机，不需要对原有设备的安装结构做改动，互换性表现较好。建模过程中对各个配合面的公差做了对应标注，装配关系清晰，不管是用来做设备散热系统的方案验证，还是做现有风机的结构改进参考，都能提供准确的结构参考依据。
