桌面式双单元有源音箱腔体结构设计

　　日常桌面近场听音场景下，小型有源音箱的腔体设计直接决定了低频回放的下限与中频段的清晰度，很多入门级产品忽略腔体容积与扬声器单元参数的匹配，导致小音量下低频发闷、大音量时腔体内驻波明显，甚至出现单元打底的异音问题。这套双单元音箱的结构设计，从近场使用的实际边界出发，先确定单只箱体的内部净容积，匹配常见的3英寸全频单元的Thiele-Small参数，将倒相管的长度与开口位置做了针对性调整，避免倒相孔气流噪声直接朝向听音位。

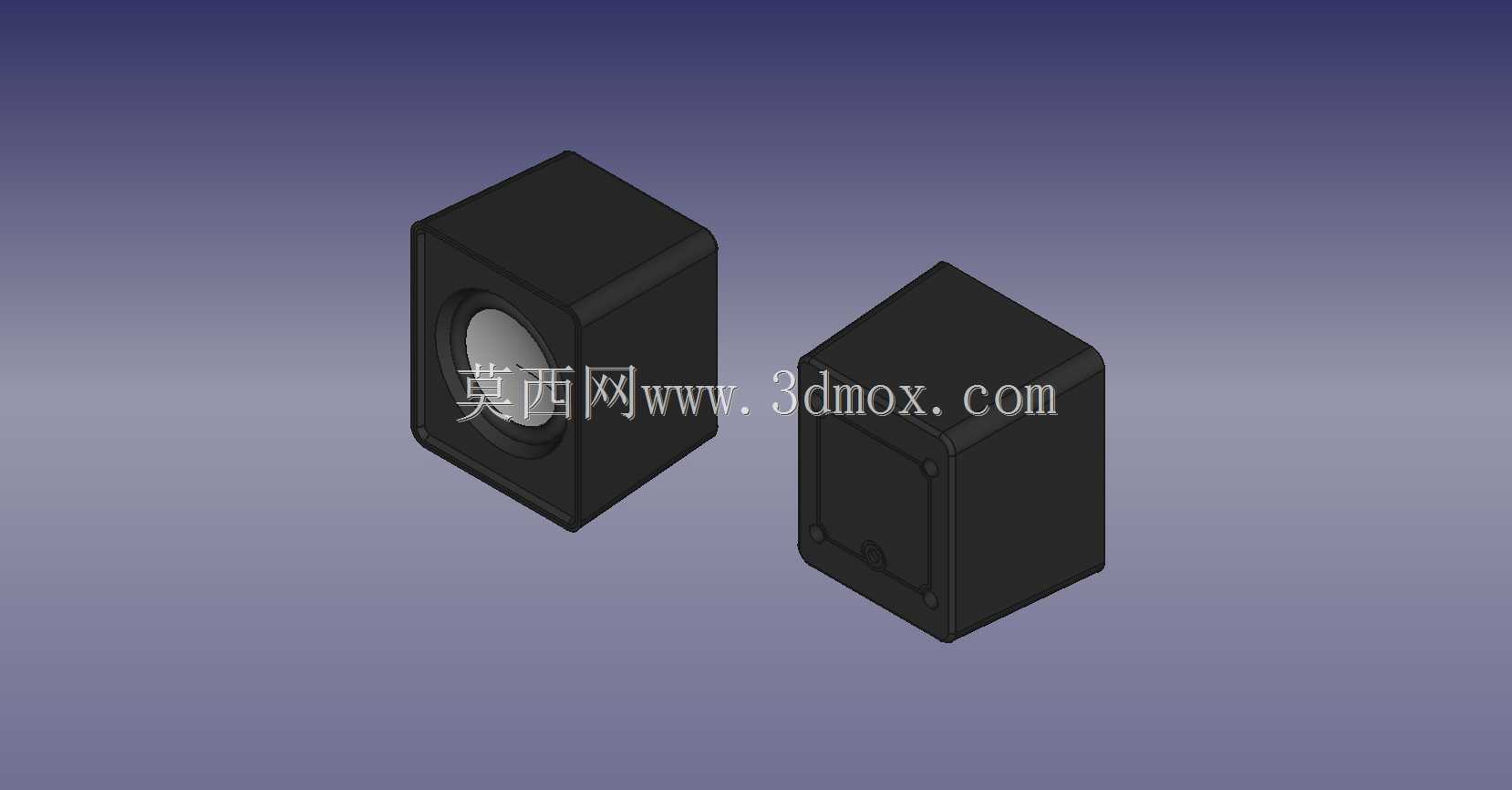

　　从结构细节来看，箱体采用方正的直边造型，没有做多余的曲面装饰，一方面是降低注塑或者板材拼接的加工难度，直边结构的板材开料损耗更低，拼接时的定位公差更容易控制，批量生产时的良率更有保障；另一方面，方正腔体的内部可以更方便地铺设吸音棉，调整内部声阻尼，减少平行壁面带来的驻波反射。两只箱体采用完全对称的结构设计，左右声道的腔体容积、单元安装位完全一致，能保证两个声道的频响一致性，避免出现声像偏移的问题。

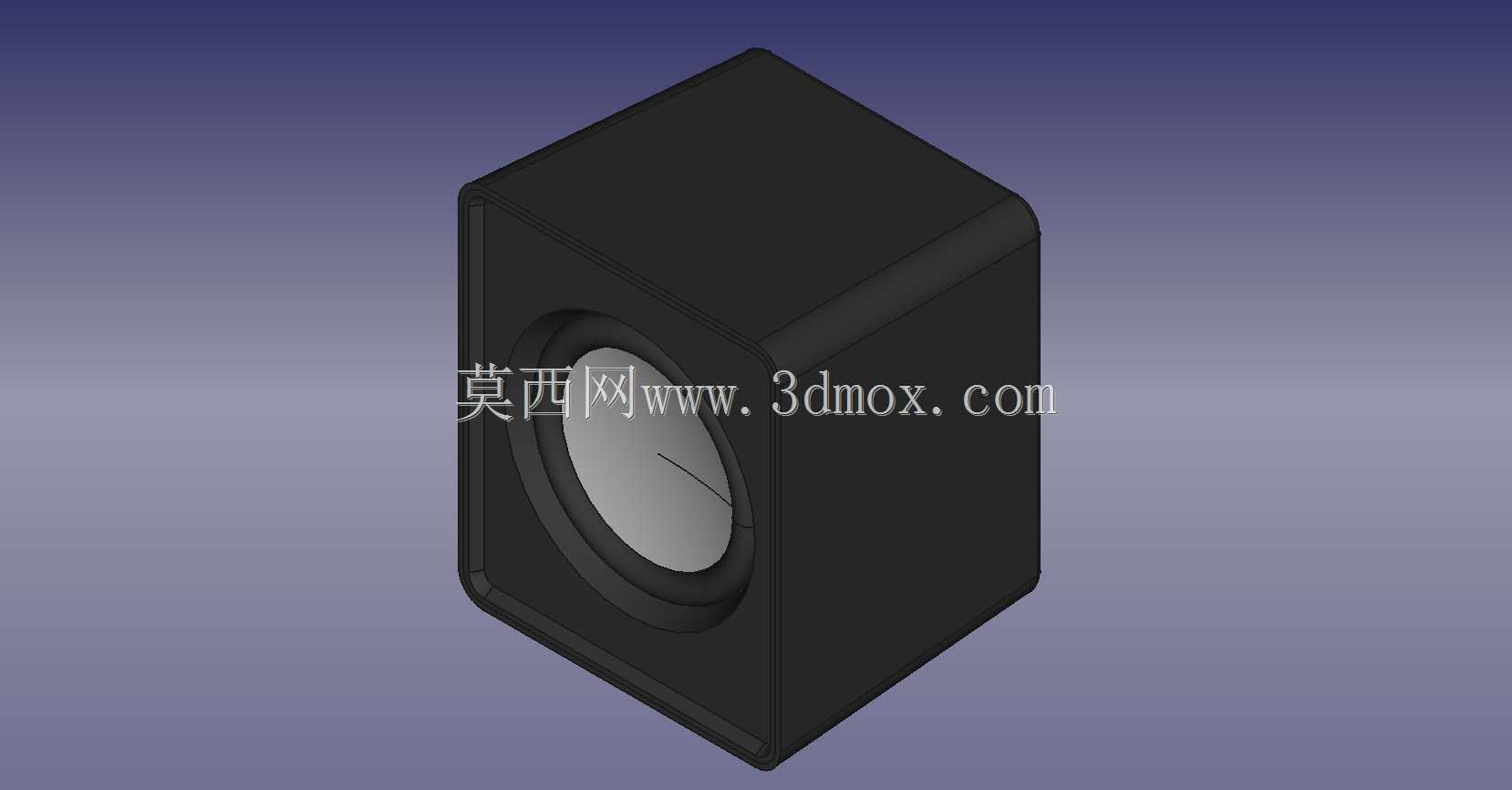

　　单元安装位设计在箱体正面的居中位置，安装沉台的深度与单元的盆架厚度完全匹配，单元装入后正面与箱体前表面齐平，没有突出的结构，既可以减少声波的边缘衍射，也能避免日常使用中磕碰损坏单元振膜。箱体背面设计了内嵌式的接线面板安装位，功放板、输入接口、电源开关都可以集成在这个区域，接线不会突出箱体背面，贴墙放置时不会被线材顶起，能缩小箱体与墙面的间距，节省桌面摆放空间。

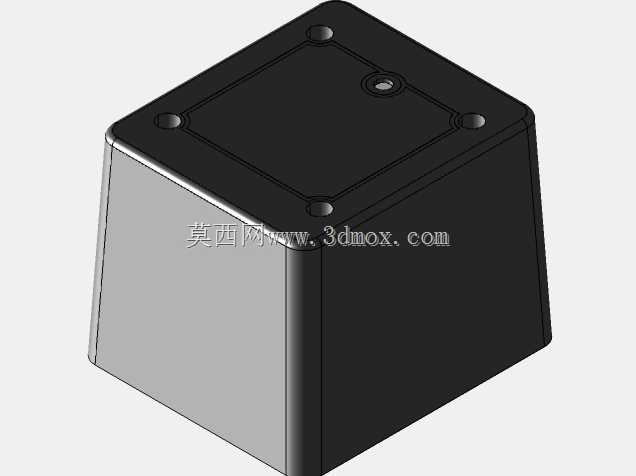

　　安装边界方面，单只箱体的底面设计了四个均匀分布的脚垫安装位，可以粘贴橡胶脚垫，一方面起到防滑作用，避免桌面轻微震动时箱体移位，另一方面脚垫能抬升箱体3-5mm的高度，减少箱体与桌面的直接接触传递震动，避免桌面共振带来的音染。箱体的边角做了小尺寸的R角处理，不是尖锐的直角，既可以避免搬运时划伤手部，也能减少直角处的应力集中，板材拼接或者注塑成型时，边角位置的结构强度更高，不容易出现开裂或者变形的问题。

　　从实际使用的适配场景来看，这套结构既可以搭配小型桌面功放组成无源听音系统，也可以直接在箱体内部预留功放板的安装空间，做成有源蓝牙音箱，适配个人桌面办公、卧室近场听音、小型工作室近场监听等多种场景。设计时没有采用异形腔体结构，所有的拼接面都是平面结构，不管是采用密度板切割拼接，还是采用塑料注塑成型，都不需要复杂的工装夹具，生产组装时的工序更简单，普通的电子组装生产线就可以完成总装。

　　腔体的壁厚设计也做了针对性考量，采用板材加工时壁厚选择12mm的中密度板，足够抑制大音量下的箱体壁谐振，不会出现箱体跟着发声的问题；如果采用注塑工艺，壁厚设置为2.5mm均匀壁厚，避免壁厚不均导致的注塑缩痕，同时在箱体内部的四个转角位置设置加强筋，进一步提升箱体的整体刚性，减少谐振带来的失真。倒相孔设计在箱体背面的下方位置，距离底面有足够的高度，不会被脚垫遮挡，当箱体距离墙面5cm以上摆放时，倒相孔的气流可以顺利扩散，不会因为墙面遮挡导致气流噪声增大。

　　单元的固定方式采用沉头螺丝从正面锁紧，螺丝孔位均匀分布在单元安装沉台的四周，安装时不需要从箱体内部操作，组装和后续维修更换单元都更方便，不需要拆开整个箱体就可以完成单元更换。接线面板的安装位采用内嵌式设计，面板装入后与箱体背面齐平，面板与箱体之间预留了密封胶条的安装槽，组装时贴好密封胶条，可以保证整个腔体的气密性，避免漏气导致低频量感不足、低频松散的问题。

　　整体结构没有多余的装饰件，所有的结构特征都服务于声学性能与组装便利性，没有为了外观做牺牲声学性能的设计，比如很多小型音箱为了外观做超薄造型，导致腔体容积不足，低频回放效果差，这套设计优先保证腔体容积，在满足近场摆放尺寸要求的前提下，尽可能做大内部净容积，让单元的低频潜力可以充分发挥。箱体的外部尺寸控制在单只宽度120mm、高度180mm、深度150mm左右，这个尺寸放在普通电脑桌面上不会占用过多空间，搭配24-27寸的桌面显示器时，音箱放在显示器两侧，高度刚好与听者的耳朵齐平，符合近场听音的高度要求，不需要额外垫高就可以获得准确的声像定位。
