摩托车浮动式通风散热盘刹制动盘结构

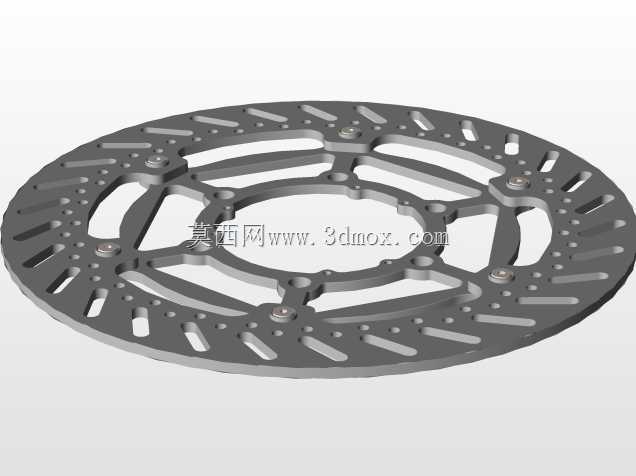

　　日常做两轮车底盘制动系统匹配时，浮动式通风制动盘是中大排量车型前刹的标配部件，这套三维结构完整还原了量产浮动盘的核心设计逻辑，没有多余的简化处理，对做制动系统匹配、改装件结构设计的从业者来说参考性很强。先从实际装车场景说，这类制动盘主要适配中大排量街车、仿赛以及越野摩托车的前轮制动系统，部分高性能踏板车的后刹也会采用同结构设计，工作时配合对向多活塞卡钳，通过夹紧制动盘产生的摩擦力将车轮动能转化为热能耗散，实现车辆减速、驻车的功能，相比传统鼓式制动，盘式结构的散热效率更高，连续制动下的热衰减幅度更小，能满足高速行驶、山路连续下坡的制动可靠性要求。

　　这套结构采用了典型的内外盘分体浮动设计，外盘为摩擦工作环，内盘为安装连接座，两者通过周向均布的浮动铆钉连接，铆钉与安装孔之间预留了合理的径向、周向活动间隙，这个设计的核心作用是抵消制动过程中摩擦环受热产生的膨胀变形，避免热胀冷缩导致的制动盘翘曲、刹车抖动问题，同时浮动结构可以让卡钳夹紧时摩擦片与制动盘工作面自动贴合，减少偏磨，提升制动脚感的线性度。外摩擦环的结构设计做了针对性的散热优化，周向布置了多组长条状通风槽与圆形散热孔，通风槽顺着制动盘旋转方向做了导流角度设计，车轮转动时可以引导气流穿过摩擦环内部，快速带走制动产生的热量，同时这些开槽还能在制动时刮除摩擦片表面磨下的粉尘，雨天行驶时可以快速排开工作面的水膜，减少水衰退对制动效果的影响，摩擦环的两个工作面平面度、平行度公差都按照量产车的制动安全标准设计，表面粗糙度要求控制在合理区间，保证摩擦片贴合时的接触面积足够，不会出现局部应力集中导致的异常磨损。

　　内安装座采用轻量化的镂空辐条结构，在保证安装刚度的前提下尽可能去除非受力区域的材料，降低簧下质量，对于两轮车来说，簧下质量的降低可以直接提升悬挂的响应速度，改善车轮贴地性，间接提升操控表现。安装座的中心孔与轮轴的配合尺寸按照对应车型的轮毂安装基准设计，周向均布的安装螺栓孔位置度严格匹配轮毂的安装螺柱分布，安装面的平面度做了公差约束，避免装车后制动盘出现端面跳动量超标的问题，端面跳动量控制在合理范围内是避免高速刹车抖动的核心指标，建模时安装孔的沉台深度、螺栓避让空间都做了完整还原，不会出现装车时螺栓与盘体干涉的问题。

　　设计过程中需要重点考虑几个边界约束：首先是摩擦环的厚度尺寸，要匹配对应卡钳的摩擦片厚度范围，预留足够的磨损余量，一般量产盘的摩擦环初始厚度会比磨损极限厚2-3mm，保证全生命周期内的使用强度；其次是浮动铆钉的连接强度，要能承受制动时的最大制动力矩冲击，同时浮动间隙不能过大，否则会出现制动异响；另外是制动盘的外径尺寸，要匹配前轮毂的安装空间以及卡钳的安装距，避免装车时与轮毂辐条、卡钳本体发生干涉，外圆与轮毂护板的安全间隙也要预留足够，防止泥沙进入后刮擦工作面。整个结构的材料选择也符合量产要求，外摩擦环一般采用高碳铸铁材质，保证耐磨性能与摩擦系数的稳定性，内安装座采用铝合金材质做硬质阳极氧化处理，兼顾轻量化与耐腐蚀性能，浮动铆钉采用不锈钢材质，避免长期使用后锈蚀导致浮动功能失效。做这类部件的三维建模时，要重点关注周向特征的阵列均匀性，通风槽的导流角度要和实际装车后的旋转方向匹配，浮动连接的间隙要按照实际公差带做合理预留，安装基准面的形位公差要在建模时就考虑进去，避免后续出工程图时出现基准不统一的问题。
