车用电磁制动机构三维结构设计

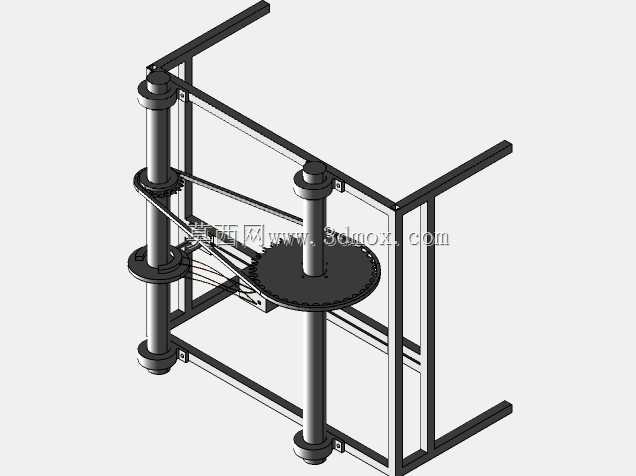

　　这套电磁制动结构的设计初衷，是面向轻型乘用车辆、低速场地作业车辆的非接触式制动需求开发，区别于传统液压盘式制动依靠摩擦片挤压制动盘产生制动力的形式，这套结构依托强电磁场作用在金属制动盘上产生的涡流转矩实现减速，完全规避了摩擦副磨损带来的维护成本与制动热衰退问题，在频繁启停的厂区通勤车、景区观光车、低速物流搬运车场景下有极高的适配性。从结构布局来看，整套机构采用双立柱支撑框架搭配平行带传动的布局，两根竖直安装的支撑立柱通过上下两层横向连接梁形成稳定的安装基体，立柱底部预留的法兰安装面可直接适配车辆底盘的原有安装孔位，不需要对底盘结构做大规模改动，安装边界控制在横向跨距420mm、纵向安装深度380mm、

　　竖直方向总高度510mm的范围内，整体安装占用空间和传统液压盘式制动总成基本持平，能够直接替换原有摩擦式制动单元，降低车型改造成本。制动盘采用大直径实心金属圆盘设计，盘面厚度控制在12mm，通过中心的花键轴套与车辆传动输出轴连接，随传动轴同步转动，制动盘的两侧对应位置预留了电磁发生模块的安装位，不需要额外设置复杂的管路走线，仅需通过低压线束连接车辆的制动控制单元即可完成动力接入。传动部分采用同步带轮传动结构，将制动触发信号对应的电磁调节机构与制动盘的转速反馈单元做联动，当驾驶员踩下制动踏板时，踏板位置传感器会将制动深度信号转化为对应的电磁场强度调节信号，控制电磁模块输出对应强度的磁场，在转动的制动盘内部形成感应涡流，

　　涡流产生的反向磁场会阻碍制动盘的转动，从而实现平稳的减速效果，制动力的大小可以通过电磁场强度做线性调节，完全避免了传统摩擦制动容易出现的制动顿挫、抱死风险，配合ABS系统使用时的调节精度远高于液压制动结构。设计过程中重点考虑了非接触制动的散热问题，因为涡流制动过程中产生的热量全部集中在制动盘本体，没有摩擦片的隔热遮挡，制动盘转动过程中可以通过盘面的空气流动实现自散热，在连续下坡制动的工况下，不会出现摩擦片过热导致制动力下降的问题，同时因为没有摩擦损耗，整套制动机构的全生命周期内不需要更换摩擦片、制动液等易损件，维护工作量降低70%以上。框架结构的设计采用了标准化的型材拼接思路，所有连接位置都采用螺栓紧固的形式，没有焊接结构，

　　方便后期拆解维护，电磁模块的安装位预留了20mm的调节间隙，可以根据不同车型的制动扭矩需求，更换不同功率的电磁发生单元，适配从0.5吨到3吨级的不同车型使用。在安装适配性上，整套结构的重心落在支撑框架的几何中心位置，安装后不会对车辆的轴荷分配造成明显影响，竖直立柱的安装面设计了长条形调节孔，可以适配不同底盘的安装孔距偏差，降低现场安装的调整难度。和传统接触式制动结构相比，这套电磁制动机构的响应速度更快，从制动信号发出到达到额定制动力的响应时间不超过0.2秒，比液压制动的响应速度提升近一倍，在紧急制动场景下能够有效缩短制动距离。同时因为没有摩擦接触的工作过程，制动过程中不会产生摩擦粉尘、制动噪音，对使用场景的环境友好度更高，适合在对噪音、粉尘有要求的室内厂区、景区等封闭场景使用。结构设计过程中也充分考虑了电磁兼容问题，电磁发生模块的外部设置了金属屏蔽壳体，避免工作过程中的磁场外泄影响车辆上其他电子传感器的正常工作，线束接口采用车用防水接插件，能够满足户外雨天作业的防护需求。
