轻量化镂空盘式制动器支架结构设计

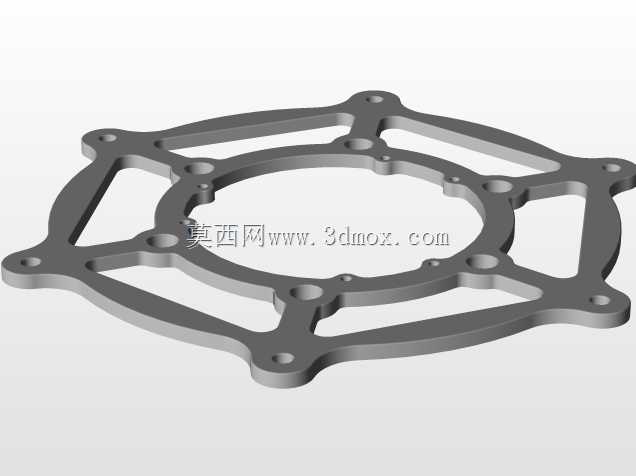

　　在商用车、乘用车辆以及部分重载工业移动设备的盘式制动系统中，制动器支架是承担制动载荷传递、制动卡钳定位、制动反力矩承载的核心受力构件，其结构设计合理性直接决定制动系统的工作稳定性、制动响应速度以及长期使用的疲劳寿命。本次呈现的支架结构采用整体式镂空辐条设计，区别于传统实心铸造支架的厚重结构，在保证结构刚度与强度的前提下大幅削减了构件自身重量，适配当下整车轻量化的设计需求，可有效降低簧下质量，提升车辆行驶过程中的悬架响应表现与操控平顺性。从结构布局来看，该支架采用中心大通孔设计，中心孔用于避让制动盘的旋转运动空间，避免支架与高速旋转的制动盘发生运动干涉，中心孔周边设置的环形凸台为卡钳安装提供定位基准面，

　　保证卡钳与制动盘的端面跳动公差控制在合理区间内，避免制动过程中出现偏磨、拖滞等异常工况。支架外缘均匀分布的多个安装耳座，每个耳座上都预制了高精度安装通孔，用于将支架整体固定在转向节或者车桥的安装法兰面上，耳座的位置度公差经过严格校核，可保证装配后支架的受力中心与制动盘的旋转中心保持同轴，避免制动过程中出现附加弯矩导致的支架变形。辐条部分采用变截面过渡设计，在耳座与中心环形基体的连接位置做了圆弧过渡处理，有效消除了应力集中点，在车辆紧急制动产生峰值制动力矩时，应力可沿着辐条平滑传递到各个安装点，不会在转角位置出现应力突变导致的开裂风险。从安装边界维度考量，该支架的轴向安装尺寸经过紧凑化设计，可适配不同厚度规格的通风制动盘安装需求，

　　外缘安装孔的孔位分布遵循主流车型的车桥安装接口标准，无需对原有车桥结构做额外改装即可完成适配替换。在实际工况应用中，该支架需要承受制动过程中卡钳传递的数百牛米制动力矩，同时还要承受车辆行驶过程中路面传递的振动冲击，因此镂空结构的筋条宽度、厚度都经过载荷仿真校核，在1.5倍峰值制动力矩的载荷工况下，最大变形量控制在0.1mm以内，完全满足制动系统的刚度要求，不会因为支架变形导致卡钳错位引发行程变长、制动疲软等问题。不同于分体式拼接支架的结构形式，该整体式支架不存在连接螺栓松动的风险，长期使用过程中无需定期检查连接副的预紧力，降低了后期维护的工作量。辐条之间的镂空空隙同时可为制动盘提供充足的散热通风通道，

　　制动过程中制动盘与摩擦片摩擦产生的大量热量可通过镂空空隙快速随气流散出，避免热量积聚导致制动盘热衰退、摩擦片摩擦系数下降的问题，可有效提升连续制动工况下的制动效能稳定性。在细节设计上，所有安装孔的端面都做了铣平处理，保证安装时螺栓的压紧面与孔轴线垂直，避免螺栓承受附加剪切力，提升连接螺栓的疲劳寿命；所有外露棱边都做了倒角处理，避免装配过程中锐边划伤操作人员，同时也可减少应力集中源。该结构的设计思路打破了传统制动支架依靠增加材料厚度提升强度的粗放设计逻辑，通过拓扑优化的方式将非受力区域的材料全部去除，在材料利用率提升40%以上的同时，结构的固有频率也得到优化，可避免车辆行驶过程中与路面激励、制动振动产生共振，降低制动过程中的异响概率。对于三维结构设计从业者而言，该模型的结构处理方式具备较高的参考价值，尤其是受力构件的轻量化设计、应力集中规避、安装接口的公差匹配等细节处理，都可迁移应用到其他承载类机械构件的设计工作中；对于设备选型人员而言，该支架的接口参数、结构尺寸可直接作为制动系统匹配选型的参考依据，快速判断其是否适配目标车型或设备的安装空间与载荷需求。
