UAZ-469B车型液压钳式前制动总成设计

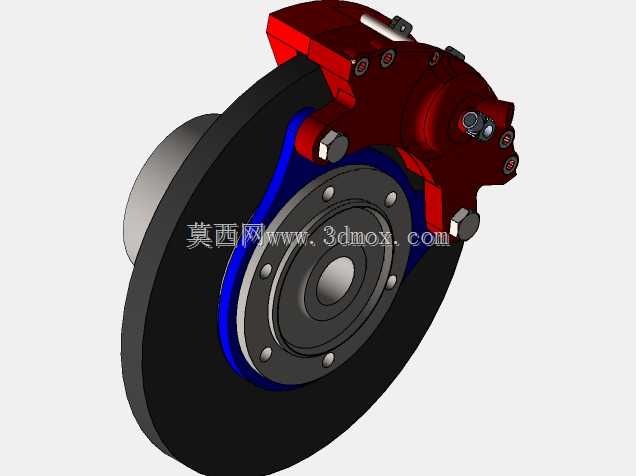

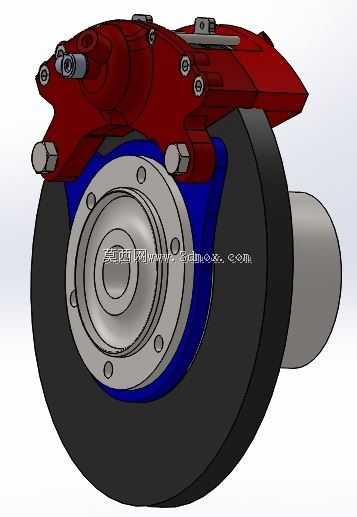

　　在越野车型的底盘制动系统开发中，前轮钳式制动器的结构合理性直接决定复杂路况下的制动可靠性与热衰退抗性，这套适配UAZ-469B车型的液压钳式前制动结构，针对非铺装路面频繁制动、涉水后制动效能恢复、大冲击载荷下的结构强度做了针对性的结构优化。从实际装车场景来看，该制动总成直接装配于车辆前桥转向节外侧，与轮毂轴承单元、转向拉杆、半轴凸缘存在明确的安装边界，设计阶段需要严格避让转向节的最大转角空间，避免车轮打满方向时制动钳与转向节臂、轮毂防尘罩发生运动干涉。

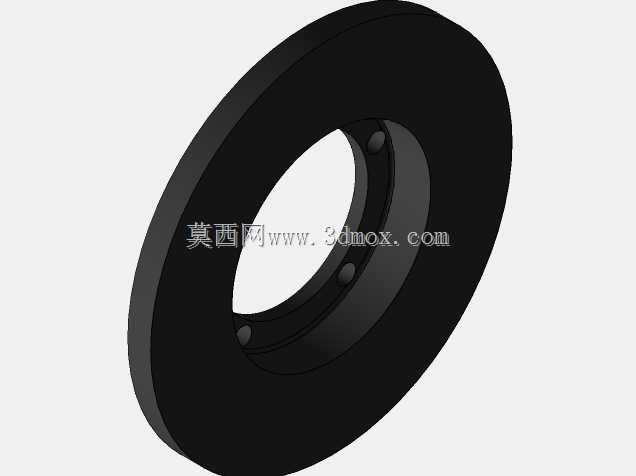

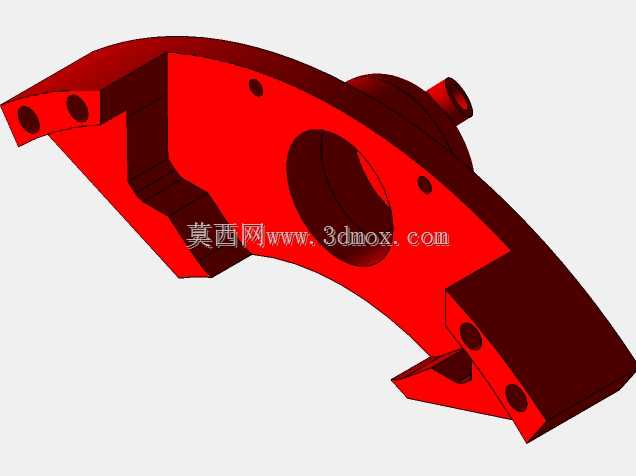

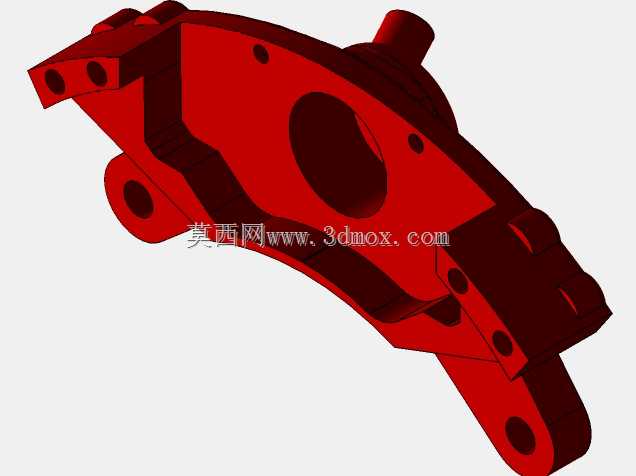

　　该结构采用浮动钳体的设计思路，相比定钳结构能够减少一半的液压油缸布置，降低制动液泄漏的风险点，同时缩小钳体的整体径向尺寸，适配越野车型常用的大尺寸越野轮毂与厚壁轮胎的安装空间。钳体本体采用球墨铸铁材质的结构设计，安装耳位的厚度经过载荷校核，能够承受紧急制动时最大0.8g减速度下的制动力矩冲击，不会出现钳体开裂、安装位变形的问题。制动盘采用实心灰铸铁结构，通风结构的省略是考虑到越野场景下泥沙容易堵塞通风道，反而会降低制动盘的散热效率与排沙能力，实心盘的平面结构更便于涉水、沾泥后通过制动摩擦自行清理盘面附着物，避免泥沙嵌入摩擦片与制动盘之间造成制动抖动。

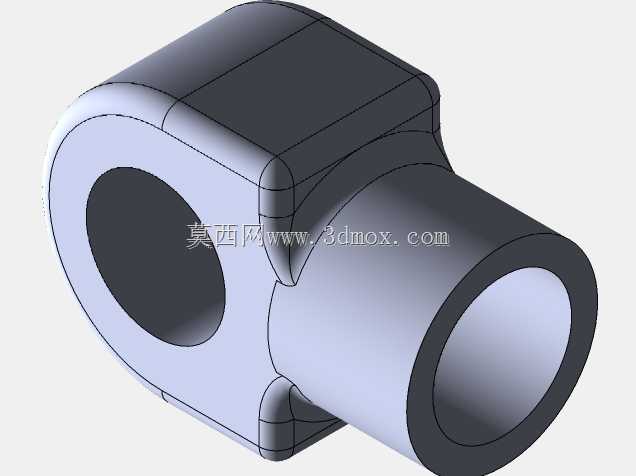

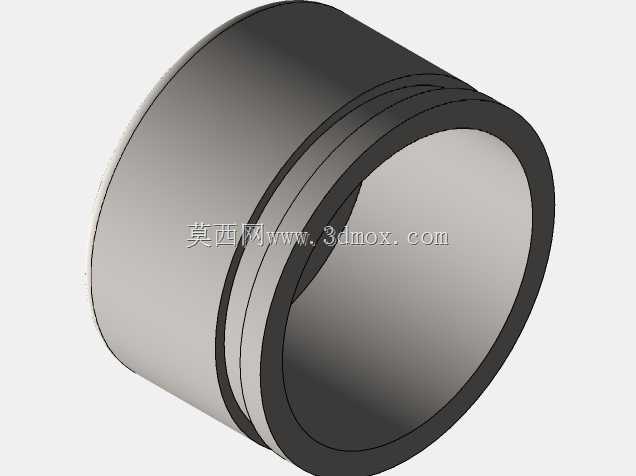

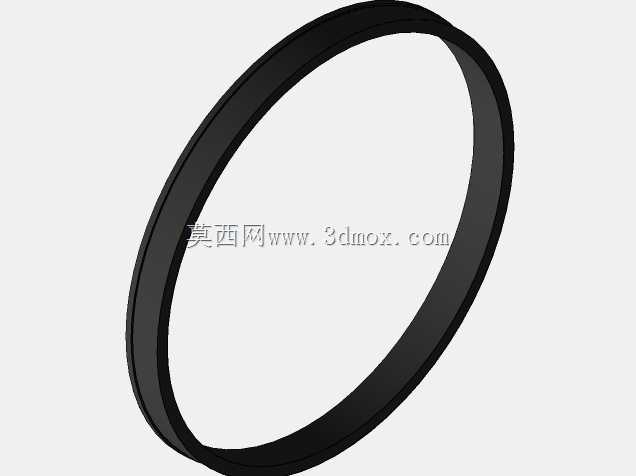

　　液压驱动部分的油道设计在钳体内部集成，减少外接油管的接头数量，仅保留一个进油口与整车制动硬管连接，油管接头采用标准的公制细牙螺纹配合密封锥面，能够承受越野行驶时的振动冲击，不会出现接头渗油的问题。活塞采用单活塞浮动设计，活塞表面做硬质阳极氧化处理，降低活塞与钳体缸筒之间的摩擦阻力，同时提升活塞的耐腐蚀性能，避免涉水后活塞锈蚀导致的回位不良、拖磨制动盘的问题。摩擦片的背板采用冲压钢板结构，摩擦材料配方偏向高摩擦系数的半金属材质，兼顾低温下的初始制动效能与连续制动后的热稳定性，摩擦片的磨损极限位置预留了报警片安装位，当摩擦片磨损到极限厚度时，报警片会与制动盘接触发出尖锐异响，提醒驾驶员及时更换摩擦片。

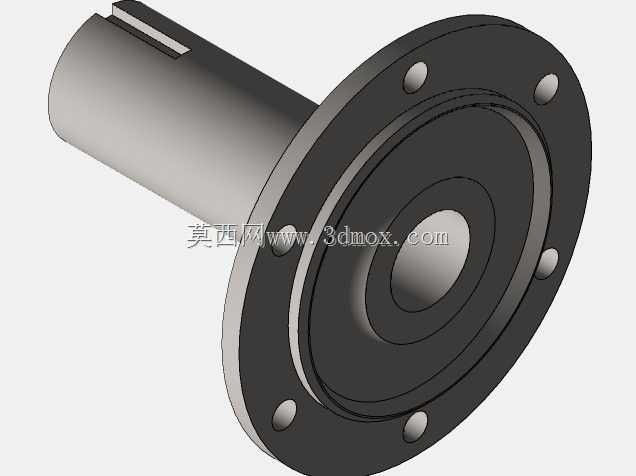

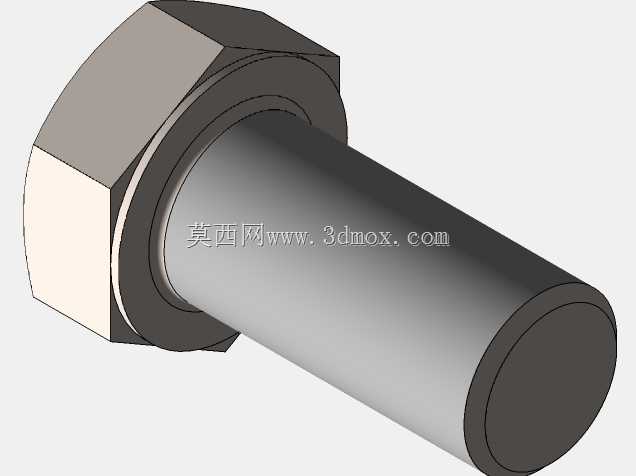

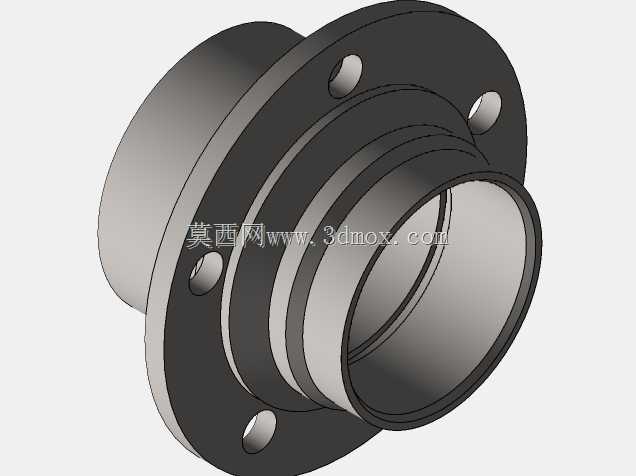

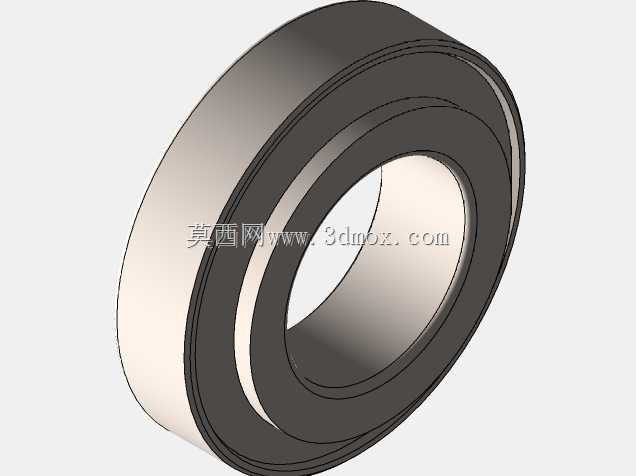

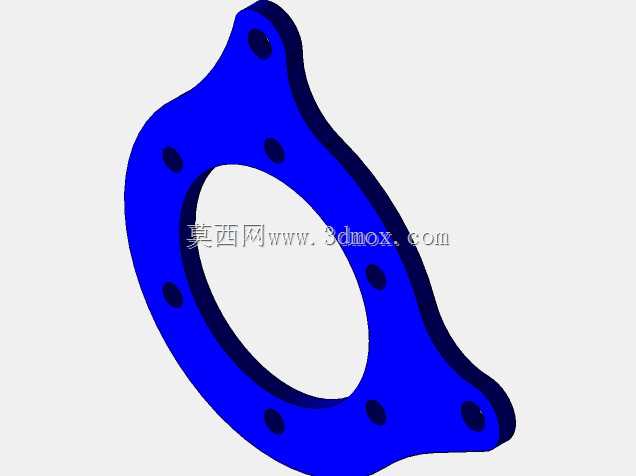

　　安装边界方面，该制动总成通过两个M14的安装螺栓固定在转向节的钳体安装座上，安装孔的中心距严格匹配UAZ-469B车型前桥转向节的原有安装位，能够直接替换原车的鼓式前制动器，不需要对转向节、轮毂单元做额外的改装加工。制动盘的安装孔位与轮毂轴承的凸缘孔位完全对应，装配时制动盘的端面跳动量控制在0.05mm以内，避免制动时出现踏板抖动的问题。钳体的最大外轮廓尺寸控制在轮毂的内圈空间以内，匹配15寸及以上尺寸的原厂轮毂，不会出现轮毂与钳体刮蹭的问题。排气螺钉布置在钳体的最高位置，更换制动液或者维修排气时，不需要拆卸车轮就可以完成排气操作，提升野外维修的便利性。

　　从功能特性来看，这套制动结构的制动力矩输出能够满足整车总质量2.2吨状态下的制动距离要求，在100km/h初速度下的紧急制动距离能够控制在45米以内，连续10次紧急制动后的制动力矩衰减不超过25%，满足越野车型的山区长下坡制动需求。钳体的浮动导向销采用橡胶防尘套密封，导向销表面涂抹耐高温润滑脂，能够阻挡泥沙、灰尘进入导向销间隙，避免钳体浮动卡滞导致的偏磨问题。制动盘的摩擦面厚度预留了3mm的磨损余量，正常使用场景下的使用寿命能够达到6万公里以上，摩擦片的有效厚度为12mm，磨损极限为2mm，正常使用周期在3万公里左右。

　　设计过程中还针对越野场景的常见故障点做了优化，比如钳体的边角位置做了圆弧过渡处理，避免车轮卷起的飞石直接撞击钳体边角造成崩裂；油管接头位置预留了防护钢板的安装位，可以加装小型防护挡板阻挡飞石撞击油管接头；制动盘的边缘做了倒角处理，避免沾附的泥沙在盘边堆积结块导致的制动不平衡。整个结构的三维建模过程中，所有配合面的公差都按照整车制动系统的装配要求做了预留，活塞与缸筒的配合间隙控制在0.02-0.04mm之间，既保证活塞能够灵活回位，又不会出现制动液泄漏的问题；导向销与导向孔的配合间隙控制在0.03-0.05mm之间，保证钳体浮动顺畅的同时不会出现松旷异响。
