高载重甘蔗运输栏板式牵引拖车结构

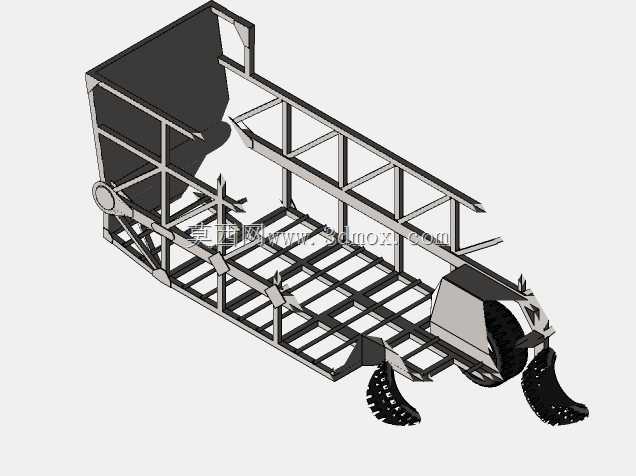

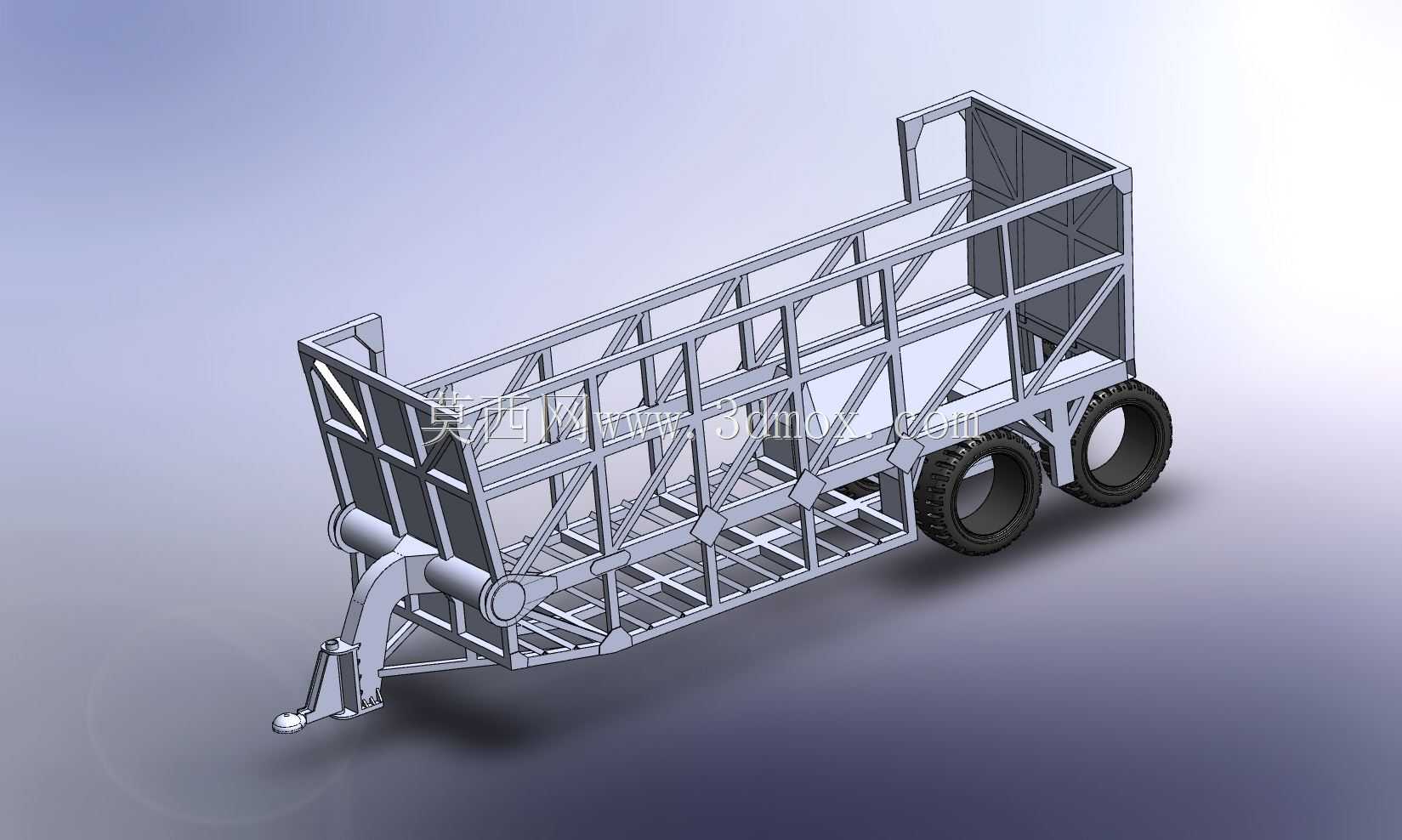

　　这款牵引式栏板运输设备，主要面向甘蔗集中种植区的田间转运、糖厂收储点短驳场景设计，适配丘陵缓坡、蔗田机耕道的非铺装路面通行需求，解决人工转运效率低、普通货运车辆无法深入蔗区的痛点。设备采用牵引挂接结构，前端设置可与农用拖拉机、轮式装载机等动力设备匹配的牵引连接架，连接架处集成缓冲支撑结构，在非铺装路面行驶时可抵消路面颠簸带来的纵向冲击，避免挂接部位出现应力集中断裂的问题。底盘部分采用双轴双排大直径越野轮胎配置，单轴双侧双胎的布局可将货厢承载的重量均匀分散至轮组，降低单胎接地比压，避免在蔗田松软土壤区域出现陷车问题，轮组上方设置加强型轮眉防护结构，防止行驶过程中蔗叶、泥土卷入轮组间隙影响传动。货厢部分采用桁架式栏板结构，

　　整体框架采用矩形钢管焊接成型，侧围与端围的斜向加强筋形成稳定的三角受力结构，在降低整体自重的同时保证栏板的抗侧压能力，避免满载甘蔗时栏板出现外胀变形；货厢底板采用间隔布置的横向支撑梁搭配防滑铺装结构，既可以承载成捆甘蔗的集中载荷，也能让装卸过程中掉落的蔗叶、泥土从间隙漏出，减少货厢内的杂物堆积。设计过程中优先考虑蔗区的实际使用工况，牵引架的离地高度预留了足够的通过间隙，适配不同功率段农用动力设备的挂接高度，不需要额外加装转接装置即可完成挂接；货厢的栏板高度经过载荷核算，在保证40吨额定承载量的前提下，控制整体重心高度，避免在坡地行驶时出现侧翻风险；底盘的轮距参数匹配蔗区常见机耕道的宽度，可顺利通过3米宽度的田间道路，

　　同时转弯半径控制在合理范围，在狭窄的蔗田地块内也可完成掉头、转向操作。从安装边界来看，该设备整体长度适配常规农用挂车的通行尺寸，不需要对通行道路进行额外拓宽改造，挂接部位的连接销采用通用标准尺寸，可与市面主流农用牵引设备的挂接接口直接匹配，不需要定制转接配件；轮组的安装孔位采用标准重载车桥的通用参数，后期维护更换轮胎、车桥配件时可直接选用通用农用车辆配件，降低运维成本。货厢前端设置有竖向防护栏，防止运输过程中甘蔗向前滑移撞击牵引部位，后端预留了可开启的栏板接口，可根据装卸需求加装后开式栏板，配合人工或小型装卸设备完成甘蔗的装卸作业；底盘的纵梁采用变截面设计，在牵引连接部位、轮组支撑部位做了局部加厚加强，平衡整体强度与自重，

　　避免不必要的材料浪费。桁架式的侧围结构也方便作业人员在装卸时捆绑固定绳索，不需要额外加装绳钩等附件，栏板的横向杆件间距经过优化，可阻挡成捆甘蔗从侧方掉落，同时不会遮挡驾驶员行驶过程中的侧方观察视野。在实际使用场景中，该设备可跟随牵引设备深入蔗田内部，在砍收现场直接装载砍收完成的甘蔗，直接转运至糖厂的原料堆放点或公路边的转运堆场，减少二次装卸的环节，大幅提升甘蔗砍收后的转运效率；双轴的承载结构也可适应蔗区常见的坑洼路面，即使在雨后土壤松软的工况下，也能保持稳定的行驶能力，不会因为单轮下陷导致整体无法通行。
