卧式罐体多轴重载运输罐车结构设计

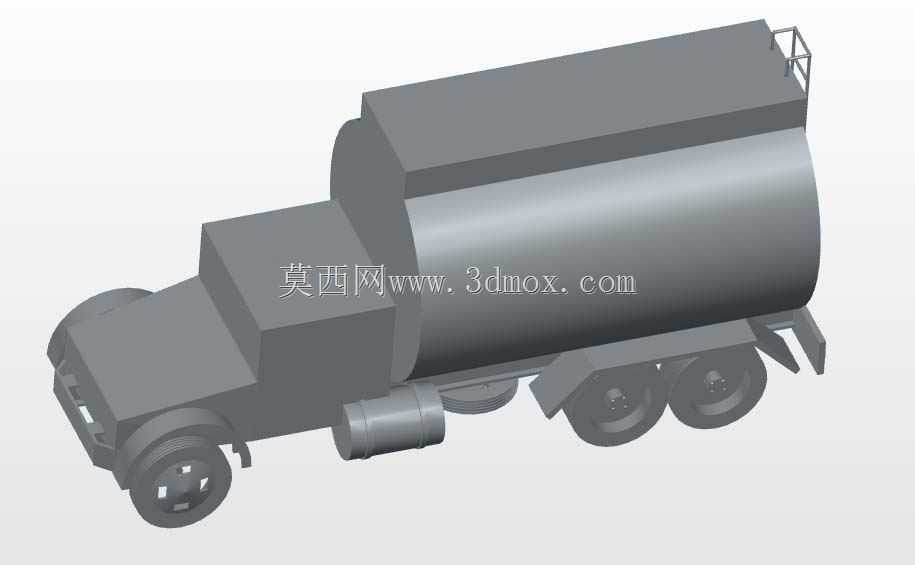

　　本次呈现的罐车三维结构，核心面向液态介质公路转运场景，在油品、非腐蚀性液态化工原料的短途及中长途干线运输场景中适配性极强，区别于常压敞口货运车辆，整套结构围绕密闭承压储运、行驶稳定性、道路通过性三个核心工程目标搭建。从结构布局来看，整车采用平头驾驶室前置布局，将卧式圆柱罐体设置在车架中后段核心承载区，这种布局能让满载状态下的载荷均匀分布在前后车轴上，避免单轴载荷超限，同时圆柱罐体的环向受力特性可以均匀承受内部液态介质的静压力，减少罐体局部应力集中的风险，罐体尾部设置的直爬梯结构，方便运维人员登顶开展罐体顶部阀门操作、密封检查、人孔启闭等日常作业，爬梯侧边做了防滑凸起结构设计，适配户外雨天、霜露天气下的作业安全需求。

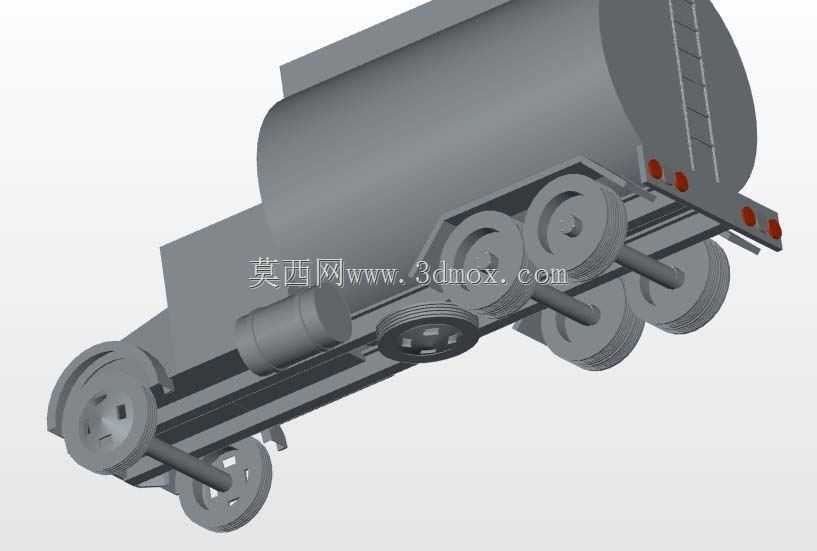

　　底盘部分采用多轴轮组布局，除前桥转向轮组外，后部设置双排承重轮组，单轮匹配重载型轮毂结构，能够承载满载状态下罐体加介质的总重量，同时多轮组的接地面积更大，能降低对路面的压强，适配厂区非铺装路面、国道等不同等级道路的通行需求，车架侧边挂载的圆柱形附属罐体，可用于存储车辆制动系统用气、或者配套储运过程中的小型辅助工器具，不占用主罐体的有效储运容积。车尾部分设置了多组反光标识与尾灯安装位，符合道路运输车辆的安全防护要求，后保险杠位置做了突出式设计，能够在发生低速追尾碰撞时吸收部分冲击能量，避免直接撞击罐体封头造成介质泄漏风险。设计过程中优先考虑了整车的质心控制，卧式罐体的安装高度经过反复校核，满载状态下整车质心高度控制在安全阈值内，

　　减少车辆转弯时的侧倾风险，同时罐体与车架的连接位置采用多点式固定支座，支座与罐体接触位置预留了缓冲垫安装空间，能够过滤行驶过程中路面传递的颠簸振动，避免罐体与车架硬连接造成的焊缝疲劳开裂。从安装边界来看，整车长度、宽度、高度尺寸均符合公路货运车辆的外廓尺寸限值要求，转弯半径匹配多轴转向的设计逻辑，能够满足普通厂区大门、标准公路车道的通行需求，罐体的有效容积经过匹配底盘承载能力核算，不会出现超载超限的设计缺陷。整套结构没有冗余的装饰性设计，所有外部结构均服务于储运功能与行驶安全，比如罐体封头采用标准椭圆封头结构，相比平封头受力更均匀，承压能力更强，同时加工成型难度更低，适合批量生产制造。在实际作业场景中，

　　这类罐车可直接对接库区装卸鹤管，通过罐体顶部的人孔或者底部卸料阀完成介质装卸，底盘的轮组悬挂系统适配重载工况，在满载状态下也能保持稳定的行驶姿态，不会因为介质在罐体内的涌动造成车辆行驶姿态失控，设计阶段也考虑了日常维护的便捷性，所有管路接口、阀门操作位都设置在人员可轻松触及的位置，爬梯的踏步间距符合人体工程学要求，运维人员攀爬时不需要过度跨步，降低作业疲劳度。
