立体停车库FCM车库总布置结构设计

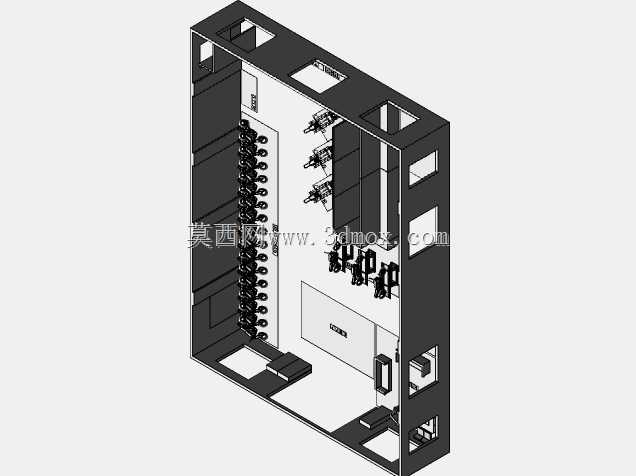

　　在城市核心区土地资源紧张的商用楼宇、老旧小区改造、医院商圈配套停车场景中，垂直类立体停车设备是解决停车缺口的核心方案，本次呈现的FCM车库结构，属于巷道堆垛类立体停车的典型布置形式，整体采用模块化钢结构框架搭建，从轴测视角可清晰看到设备的分层布局逻辑。设备主体框架采用矩形方通焊接成型，框架外侧预留的多处方形开口为检修通道口与通风采光口，框架内部沿纵深方向设置多组载车板停放位，单侧排布的滚轮组为载车板横向移送的导向支撑结构，配合巷道内的堆垛移送机构，可实现车辆在出入口与指定车位间的自动转运，无需驾驶员进入设备内部，大幅缩减停车通道的占地面积。从设计思路层面看，该结构优先考虑空间利用率的最大化，在有限的占地边界内，

　　通过垂直分层与横向排布结合的方式，将传统平面停车的单一层位拓展为多层多列位，同等占地条件下车位数量可提升至平面停车的4-6倍。框架的立柱与横梁连接节点采用加劲肋补强设计，可承受满载载车板移送过程中的动载荷与静载荷，避免长期运行出现结构形变。内部的载车板采用波纹钢板拼接结构，表面设置防滑凸起与车轮挡块，可适配常规家用轿车的轮距与轴距，停放车辆的重量上限按照常规小型乘用车的满载重量设计，载车板移送过程中通过侧边导向轮与框架导轨的配合，保证运行过程的平稳性，避免出现卡滞或晃动。设备的出入口设置在框架端部的低位区域，预留的安装台阶与人员操作区匹配现场地面的标高差，操作人员可在出入口区域完成车辆停放后的确认操作，

　　设备内部的移送机构通过预设的运行路径，自动将载车板输送至空闲车位，取车时则按照反向流程将车辆移送至出入口。在安装边界层面，该类车库的外围需要预留足够的设备检修空间与消防通道，框架顶部需要预留吊装与管线布设的空间，整体结构的水平度与垂直度公差需要控制在钢结构安装的规范要求范围内，避免影响移送机构的运行精度。框架内部排布的多组电气安装位，用于停放检测传感器、限位开关与驱动组件的安装，所有走线均通过框架内侧的线槽布设，避免与移动部件产生干涉。从实际运行逻辑看，该车库的车位排布采用单侧巷道双侧存车的布局，巷道宽度仅需满足堆垛移送机构的通行需求，相比传统自走式停车库的车道宽度要求，可节省大量的无效占地。结构设计中充分考虑了维护便利性，

　　外侧预留的检修口可直接到达各层的驱动与导向部件位置，无需大范围拆解结构即可完成易损件的更换与日常维保。载车板的导向滚轮采用耐磨材质制作，可降低长期运行的磨损量，减少维保频次，框架表面做防锈喷涂处理，适配室内地下车库的潮湿使用环境，延长整体结构的使用寿命。在结构受力设计上，整体框架的载荷通过底部的预埋钢板传递至建筑基础，安装前需要对基础的承载能力进行核验，避免出现基础沉降影响设备运行精度。设备的出入口位置设置有安全防护结构，可在设备运行过程中防止人员误入内部运行区域，配合多处到位检测传感器，可在载车板未到位、车辆停放超出边界时触发停机保护，避免运行事故。
