铃木GS500F摩托灯具安装固定支架结构

　　这款支架是适配铃木GS500F车型的专用灯具安装承载构件，主要承担前照灯、尾灯以及转向信号灯的安装定位与载荷传递作用，在摩托整车的灯具系统布局中属于核心连接结构件。从实际装车场景来看，该支架需要同时适配三类灯具的安装点位，前照灯安装区域预留了对应弧度的避让空间，避免灯具调节俯仰角度时与支架本体发生运动干涉，两侧延伸的支臂分别对应左右转向信号灯的安装位，尾部弯折结构则为尾灯提供稳定的安装基准面，所有安装孔位均匹配对应车型灯具的原厂固定螺栓规格，无需二次打孔即可完成对位装配。

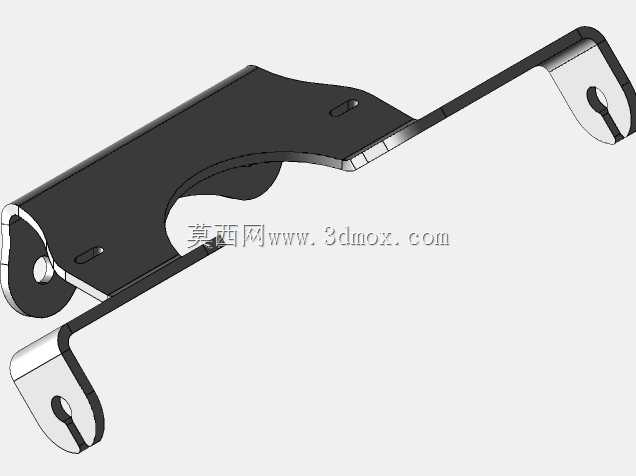

　　从结构设计思路来看，该支架采用一体化钣金冲压成型工艺，整体为薄钢板弯折构型，在保证结构强度的前提下尽可能控制构件自重，避免增加车头部位的非簧载质量影响操控表现。支架主体中部做了大尺寸内凹弧形避让设计，这个结构一方面是为了适配车头前部的走线布局，给灯具线束留出足够的穿行走线空间，避免线束与金属棱边发生摩擦破损，另一方面弧形构型相比平直板材具备更好的抗扭刚度，在车辆行驶过程中承受路面颠簸带来的交变载荷时，不易发生永久形变。支架两侧的安装支臂末端做了翻边强化处理，安装孔周边压有凸台结构，能够提升孔位的局部刚度，防止长期使用后螺栓连接部位出现松动、孔位变形的问题。

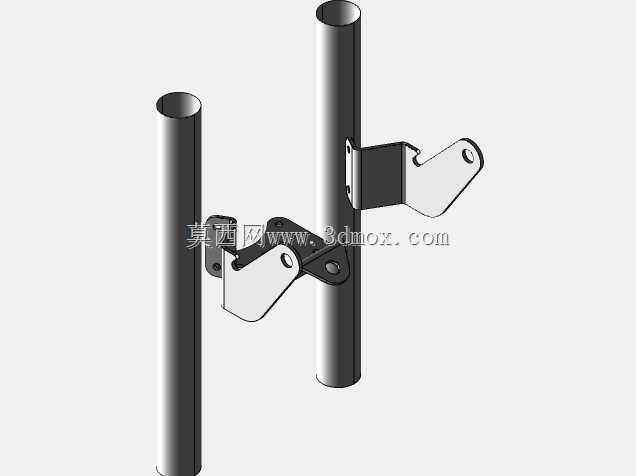

　　在安装边界层面，该支架的整体安装基准完全匹配GS500F原厂车头前部的安装点位，三个主定位孔分别对应车架前部的预留安装座，装配时无需对原车结构做任何改动，直接通过螺栓紧固即可完成固定。支架与灯具连接的安装面均做了平面度处理，保证灯具安装后基准面平整，不会出现灯光照射角度偏移的问题。考虑到摩托车户外使用的场景，支架的弯折棱边均做了圆角处理，既避免装配过程中划伤操作人员，也能减少应力集中点，提升构件的疲劳强度，在长期承受振动载荷的工况下，不易从棱边位置出现开裂问题。

　　从功能特性上看，该支架将三类灯具的安装功能集成在单一构件上，相比分散式的多个独立支架，减少了整车的零部件数量，降低了装配工序的复杂度，同时一体化的结构也能保证各个灯具之间的相对位置精度，避免多个支架装配累积误差导致的灯具位置偏差。支架表面的构型充分考虑了空气动力学影响，整体轮廓贴合车头前部的流线造型，不会产生额外的风阻，同时板材上预留的小型定位凸点，能够在装配时快速定位灯具的安装位置，提升装配效率。在实际使用过程中，该支架需要承受车辆加减速、转向以及路面颠簸带来的多方向载荷，因此在结构设计时对各个受力截面做了针对性的刚度强化，在支臂与主体连接的拐角位置做了圆弧过渡，分散应力传递路径，避免应力集中导致的结构失效。
