铃木GS500F摩托扰频器护罩及电气箱结构

　　在两轮摩托改装与原厂配件的结构设计场景中，外露的发动机侧边、点火控制模块以及传动链条区域，始终是骑行过程中最容易受飞石撞击、泥水侵蚀、路面凸起剐蹭的薄弱位置，这套适配铃木GS500F扰频器版本的护罩与集成电气箱结构，正是针对这类实际骑行痛点完成的结构设计。不同于市面上常见的全包式护板，这套结构采用了分区防护的设计思路，主体护板区域覆盖发动机侧盖与扰频器电子控制单元的安装位，侧边延伸的支架结构同时兼顾链条上半段的防护边界，避免骑行中卷起的碎石卡入链条与链轮的啮合间隙，也能防止裤脚、鞋带等随身物品意外卷入传动结构造成安全隐患。

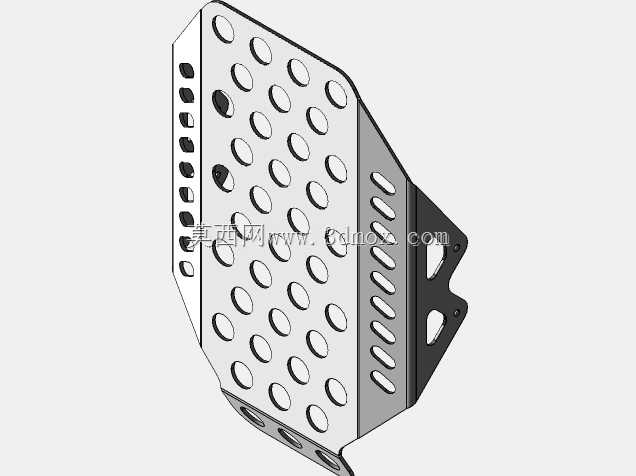

　　从结构布局来看，主体护板采用带密集冲孔的板式结构，冲孔并非单纯的装饰设计，大直径圆孔均匀分布在护板的主体迎风面，在保证结构刚性的前提下最大化降低风阻，同时能让发动机运行产生的热量通过孔洞快速散出，避免全封闭护板造成的热量堆积，影响发动机与电控单元的工作稳定性；护板靠近车架安装侧排布的长条形腰孔，则是为安装位置的微调预留了调整余量，抵消车架焊接公差、配件加工误差带来的装配错位问题，安装时不需要额外扩孔或者打磨配件，就能适配不同批次的车架安装点位。

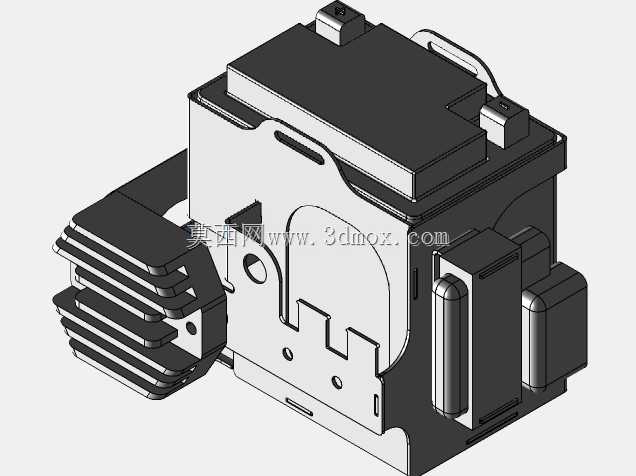

　　集成在护板后侧的电气箱腔体，专门用来容纳扰频器的电子重新定位模块，腔体做了内凹的沉台设计，模块装入后不会突出护板的安装平面，避免外部撞击直接作用在电控模块本体上；电气箱的出线位置预留了专用的走线槽，线束可以顺着护板与车架的间隙规整排布，避免线束外露被高温部件烫损，或是被转向、减震的运动部件拉扯断裂。护板的安装支耳采用了加厚的折弯结构，三个固定点位分别对应车架的原有安装孔位，不需要对原车车架做打孔、焊接等破坏性改装，直接替换原车的侧护板就能完成安装，支耳上的安装孔做了沉头处理，固定螺栓装入后螺栓头不会突出护板表面，既减少了突出物带来的风阻，也避免螺栓头被飞石撞击变形导致后期拆卸困难。

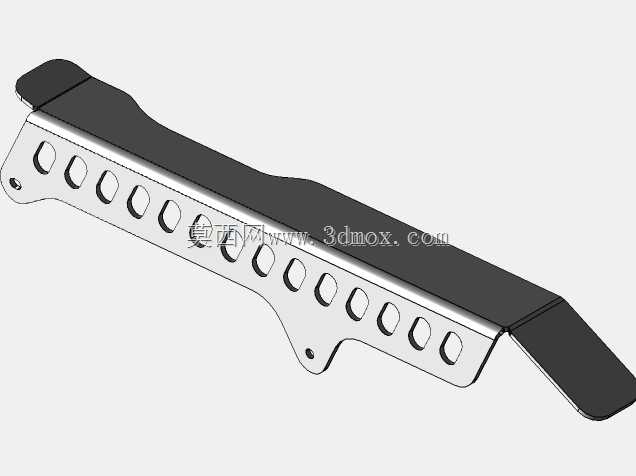

　　从安装边界来看，这套护罩装配完成后，最外侧突出距离车架本体的尺寸控制在合理范围内，不会超出车把的转向宽度，原地倒车时护板会先接触地面，冲击力会通过三个安装支耳均匀分散到车架的不同点位，不会因为单点受力过大造成车架变形，也能避免发动机侧盖、电控模块直接接触地面造成损坏；护板的下沿高度比发动机油底壳高出2cm左右，日常通过非铺装路面的凸起障碍时，不会因为护板位置过低提前剐蹭地面，影响车辆的通过性，同时又能完全覆盖发动机侧盖的易剐蹭区域，在车辆倾斜过弯时也不会与地面发生干涉，满足公路骑行与轻度非铺装路面穿越的使用需求。

　　在结构强度的设计考量上，护板主体的板材厚度经过反复验证，过薄会导致飞石撞击后容易变形，甚至断裂失去防护作用，过厚则会增加不必要的簧下质量，影响车辆的操控灵活性，最终选定的板材厚度既能承受常规飞石撞击、低速倒车的冲击力，整体重量也控制在合理区间，不会给车头部分增加过多负载。护板表面的冲孔边缘都做了去毛刺处理，不会因为锐边割伤安装维护人员的手部，也不会产生应力集中导致孔洞位置在长期震动下出现开裂。针对摩托骑行中高频震动的使用场景，所有安装点位都预留了减震垫片的安装间隙，装配时加装橡胶减震垫后，能过滤掉发动机运行、路面颠簸带来的高频震动，避免长期震动导致固定螺栓松动，也能防止护板与车架之间因为硬接触产生异响。链条防护区域的侧边做了向内的翻边结构，既提升了侧边的结构强度，也能避免链条脱链时直接向外甩出，提升传动系统的安全冗余。
