皮卡车用摩托车运输固定系紧轮楔装置

　　这套固定装置的核心应用场景，是解决皮卡货厢运输两轮摩托车时的固定可靠性问题，适配梅赛德斯X级皮卡原厂的货厢轨道系统，不需要对货厢进行打孔、焊接等破坏性改装，就能实现摩托车在货厢内的稳定限位，避免运输过程中车辆窜动、倾倒造成的货厢漆面损伤、摩托车部件磕碰变形，甚至行驶过程中货物移位带来的道路安全隐患。很多户外骑行爱好者、摩托车经销商、赛事后勤保障团队在使用皮卡转运摩托车时，常常用绑带直接牵拉摩托车车架，不仅绑带受力点容易刮花车架漆面，遇到颠簸路面绑带张力衰减后，摩托车很容易出现侧倾，而这套轮楔加系紧的组合结构，刚好从车轮限位和上部牵拉两个维度形成双重固定，比传统单纯绑带固定的可靠性提升很多。

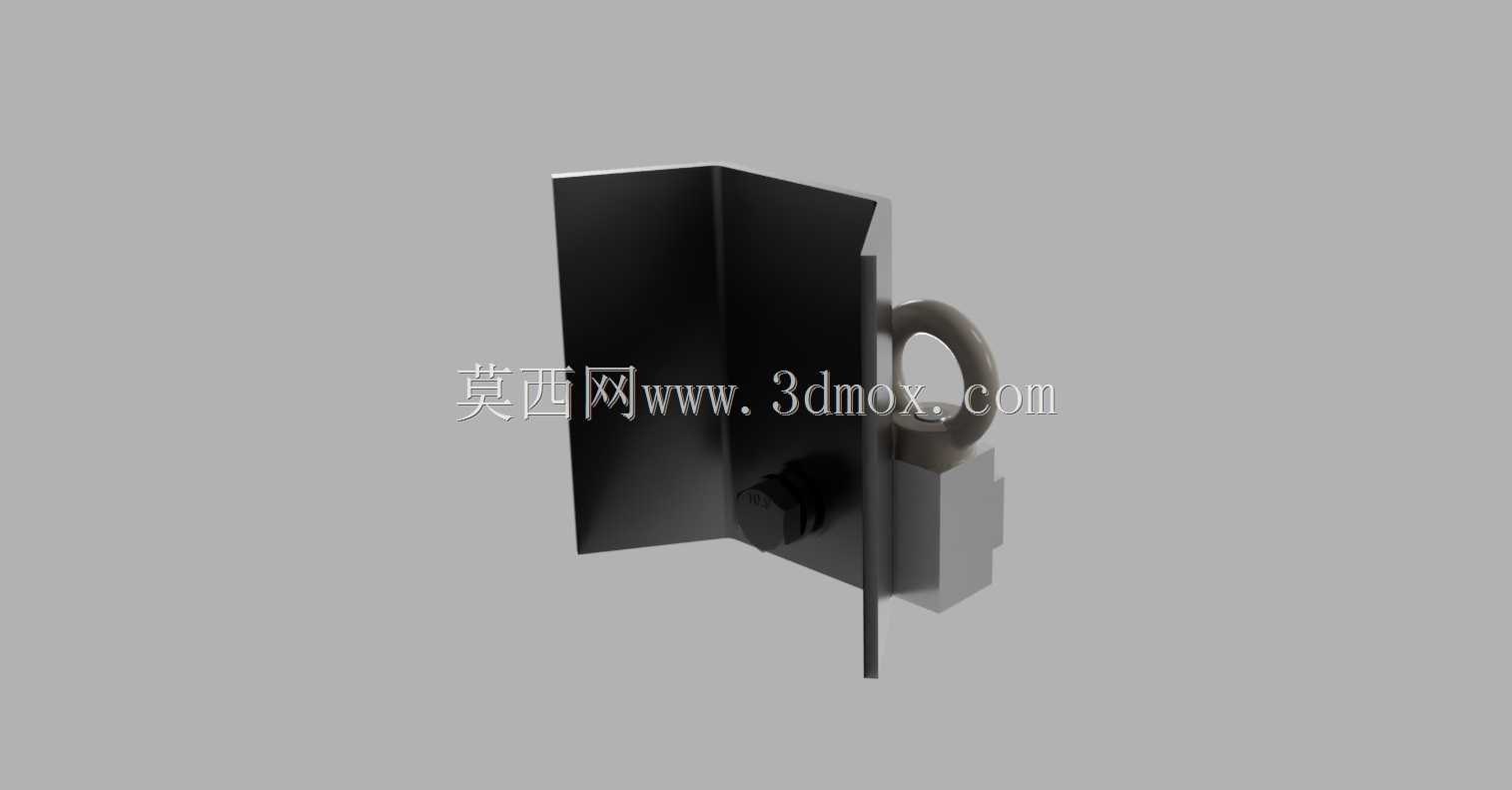

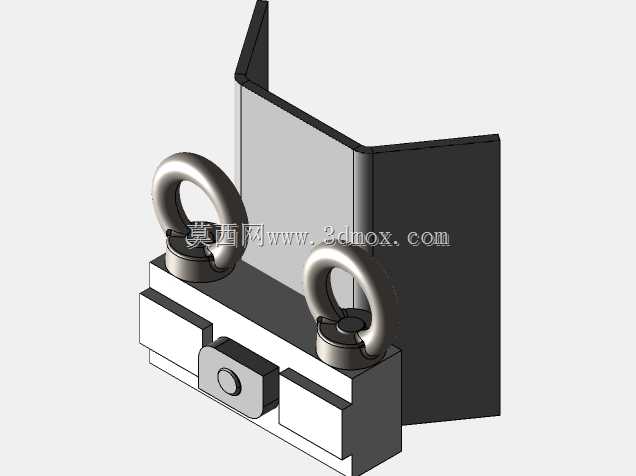

　　从功能特性来看，整套装置分为基础安装模块、车轮楔块、系紧吊环三个核心部分。基础模块是和货厢轨道匹配的快装结构，安装时只需要将模块卡入货厢侧边的X型轨道槽内，拧紧模块上的锁紧旋钮，就能将整个固定座牢牢锁定在轨道的任意位置，不需要额外的安装工具，单人就能在两分钟内完成整套装置的位置调整与锁紧。车轮楔块的作用是抵住摩托车的前后轮胎胎面，楔块的接触面做了和轮胎圆弧匹配的倾斜角度，不会硌伤轮胎橡胶表面，同时楔块和基础模块之间采用插接式连接，不需要固定摩托车时可以快速拆下，不占用货厢的日常装载空间。两个锻造吊环的额定牵拉载荷达到单环500kg，吊环可以360度旋转，适配不同方向的绑带牵拉角度，不会出现绑带和吊环边缘硬摩擦割伤绑带的问题。

　　在设计思路上，这套装置优先考虑了不同车型的适配性，基础模块的卡接尺寸完全匹配梅赛德斯X级皮卡货厢轨道的截面尺寸，锁紧结构采用偏心凸轮式锁紧，相比螺纹顶丝的锁紧方式，锁紧速度更快，而且不会因为长期使用磨损轨道表面的防腐涂层。整套装置的结构做了模块化拆分，如果用户需要同时固定两辆摩托车，只需要在货厢左右两侧各安装一套带车轮楔块的总成，货厢中间位置安装一个不带车轮楔块的基础系紧模块，就能同时对两辆摩托车的内侧车轮进行限位，同时提供内侧绑带的牵拉挂点，不需要额外增加其他固定配件。所有金属部件的边缘都做了R3以上的圆角处理，没有尖锐的毛刺棱角，避免安装和使用过程中划伤操作人员的手部，也不会刮伤摩托车的外观覆盖件。

　　从安装边界和尺寸来看，基础模块安装后突出货厢地板的高度为72mm，不会超出皮卡货厢边板的高度，日常关闭货厢尾门不会产生干涉。车轮楔块的有效限位高度为110mm，适配12寸到21寸直径的摩托车轮胎，不管是小排量的踏板摩托车，还是大排量的越野摩托车、巡航摩托车，轮胎都能被楔块牢牢抵住，不会出现轮胎越过楔块窜动的情况。吊环安装后的最高点距离货厢地板165mm，挂接绑带后绑带的牵拉角度在25度到45度之间，这个角度区间的绑带拉紧力可以同时产生向下的压力和横向的限位力，固定效果比水平牵拉的方式更稳定。整套装置的所有外露金属部件都做了喷塑防腐处理，长期在户外暴露、遇到雨雪天气也不会出现锈蚀问题，非金属的楔块部分采用高强度尼龙材质，耐冲击、耐老化，反复挤压轮胎也不会出现开裂变形的情况。

　　实际使用过程中，操作人员只需要先将摩托车推到货厢内的预定停放位置，将两侧的轮楔模块沿轨道推到紧贴轮胎前后的位置锁紧，再将绑带一端挂在吊环上，另一端固定在摩托车的车架或后轮摇臂位置，拉紧绑带就能完成固定，不需要反复调整绑带位置找牵拉受力点。拆卸时只需要松开绑带，扳开基础模块的锁紧扳手，就能将整套装置从轨道上滑出，整个拆卸过程不到一分钟，不会在货厢内留下任何安装痕迹，货厢可以立刻恢复普通货物装载的功能。相比市面上常见的通用型摩托车固定架，这套适配专属轨道的装置不会出现安装间隙过大、行驶过程中固定架晃动异响的问题，所有配合面的间隙都控制在0.5mm以内，锁紧后模块和轨道之间没有旷量，哪怕是在非铺装路面长距离行驶，固定装置也不会出现移位松脱的情况。
