斜置挡靠式定位支撑块结构设计

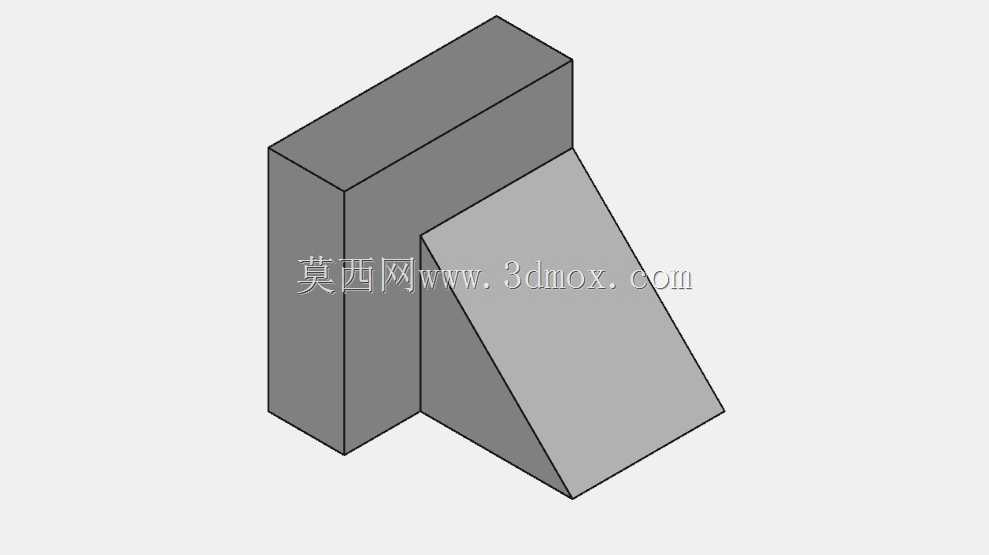

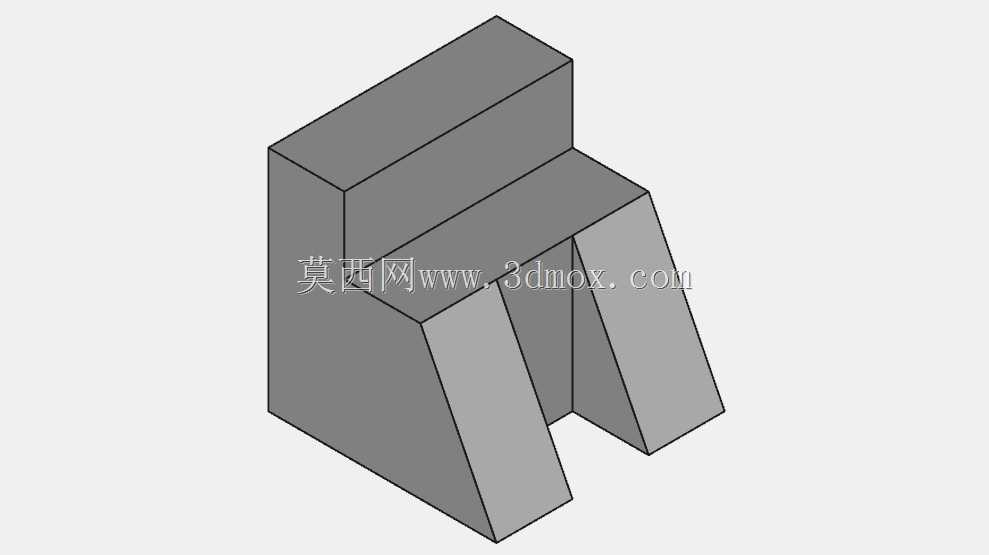

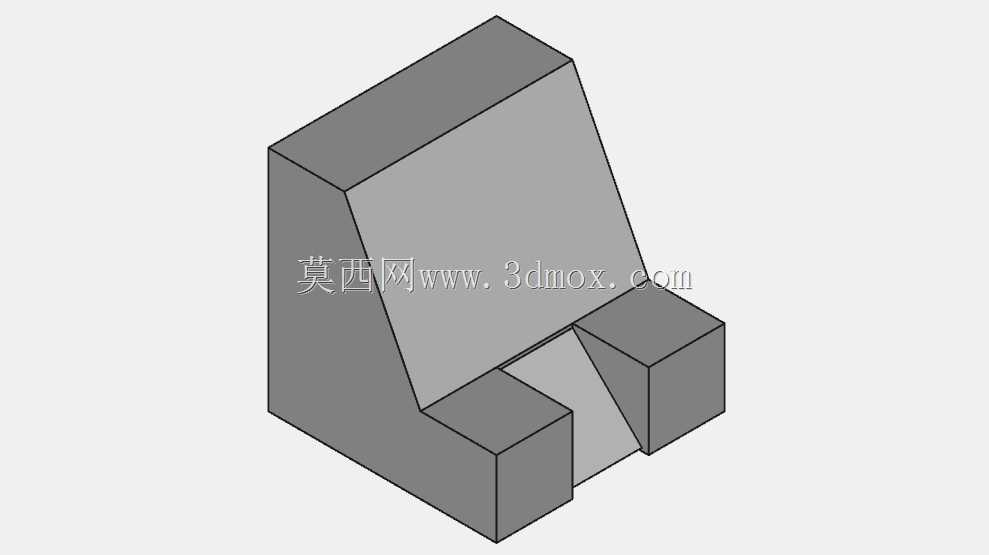

　　在工装夹具、非标自动化设备的定位工位中，这类斜置挡靠式支撑块是非常常见的定位元件，主要承担工件侧向定位、承载挡靠的作用，常见于焊接工装、装配工装、机加工夹具的定位工位，用来限制工件沿斜向的位移自由度，同时承担一定的支撑载荷，避免工件在加工、装配过程中出现窜动。从结构形态来看，该零件主体为带斜置安装面的块状基体，基体底部两侧延伸出对称的凸台结构，凸台位置预留了安装锁紧的空间，可通过内六角螺栓直接固定在工装基板或者设备工作台面上，安装时不需要额外加工复杂的沉孔结构，仅需在安装基板上对应位置加工螺纹孔即可完成固定，安装边界清晰，不会和周边相邻的定位元件、夹紧元件产生空间干涉。设计这类支撑块的时候，首先要考虑的是斜置工作面的角度匹配，

　　工作面的倾斜角度必须和被定位工件的对应接触面完全贴合，角度公差一般控制在±0.05°以内，避免出现线接触导致的定位不稳、局部压应力过大的问题；其次要考虑基体的整体刚性，主体部分采用等壁厚的实体结构，没有多余的减重镂空，因为在挡靠承载的过程中，斜向的冲击力会直接作用在工作面上，足够的壁厚可以避免长期受载出现形变，保证定位精度的长期稳定性。两侧的凸台结构除了承担安装固定的作用外，还可以起到侧向限位的作用，当工件沿支撑块斜面下滑到位时，凸台的内侧立面可以刚好抵住工件的对应侧边，实现两个方向的自由度限制，不需要额外增加侧向定位销，简化了工装的整体结构。实际应用中，这类支撑块的工作面一般会做淬火处理，表面硬度达到HRC45-50，

　　避免工件反复装拆过程中刮伤工作面，影响定位精度；安装面的平面度要求控制在0.02mm以内，保证和基板安装后不会出现倾斜，工作面和安装面之间的角度公差需要和工件的定位面角度做配磨处理，保证接触面积不低于85%，避免局部应力集中导致零件过早失效。在空间布局上，这类支撑块的整体高度一般根据工件的定位高度来确定，两侧凸台的外边缘距离主体侧壁的距离一般预留1.5倍螺栓直径的安装空间，方便锁紧工具操作，不会因为空间不足导致螺栓无法打紧；斜置工作面的宽度一般比工件对应接触面的宽度小2-3mm，避免工件边缘超出支撑块导致受力不均。不同于标准的平垫块或者直角定位块，这种带斜向工作面的支撑块专门针对带斜面的工件定位场景，比如钣金焊接件的斜向支撑、

　　型材斜切后的端面定位、注塑件斜向装配时的挡靠限位，不需要额外制作角度转接块，直接安装即可使用，减少了工装的装配层级，也降低了累积误差对定位精度的影响。设计建模过程中，需要重点关注斜工作面和底部安装面的角度约束，两侧凸台的对称度公差控制在0.03mm以内，保证安装后受力均匀，不会出现单侧受力导致的螺栓松动；所有棱边都做C1的倒角处理，避免安装和使用过程中划伤操作人员，也避免工件装拆时被锐边刮伤表面。这类零件一般采用45号钢加工制作，载荷较大的场景也可以选用40Cr调质处理，表面发黑做防锈处理，适合在车间常规环境下长期使用，不需要特殊的维护保养，定期检查螺栓锁紧状态和工作面磨损情况即可。
