两用开口梅花扳手结构三维数模

　　日常设备维保、装配产线、机加工工位上，两用扳手是出现频率最高的手动紧固工具之一，一端为开口结构适配大空间下的快速拧动，一端为梅花环结构可在受限空间内提供更大的咬合扭矩，避免螺栓棱角打滑磨损。这款两用扳手的三维结构设计，完全围绕手动紧固作业的实际受力场景展开，整体杆身采用渐变截面设计，从开口端到梅花端的截面厚度、宽度随受力分布逐步过渡，在保证整体刚性的前提下尽可能降低工具自重，减少长时间作业的手部负荷。

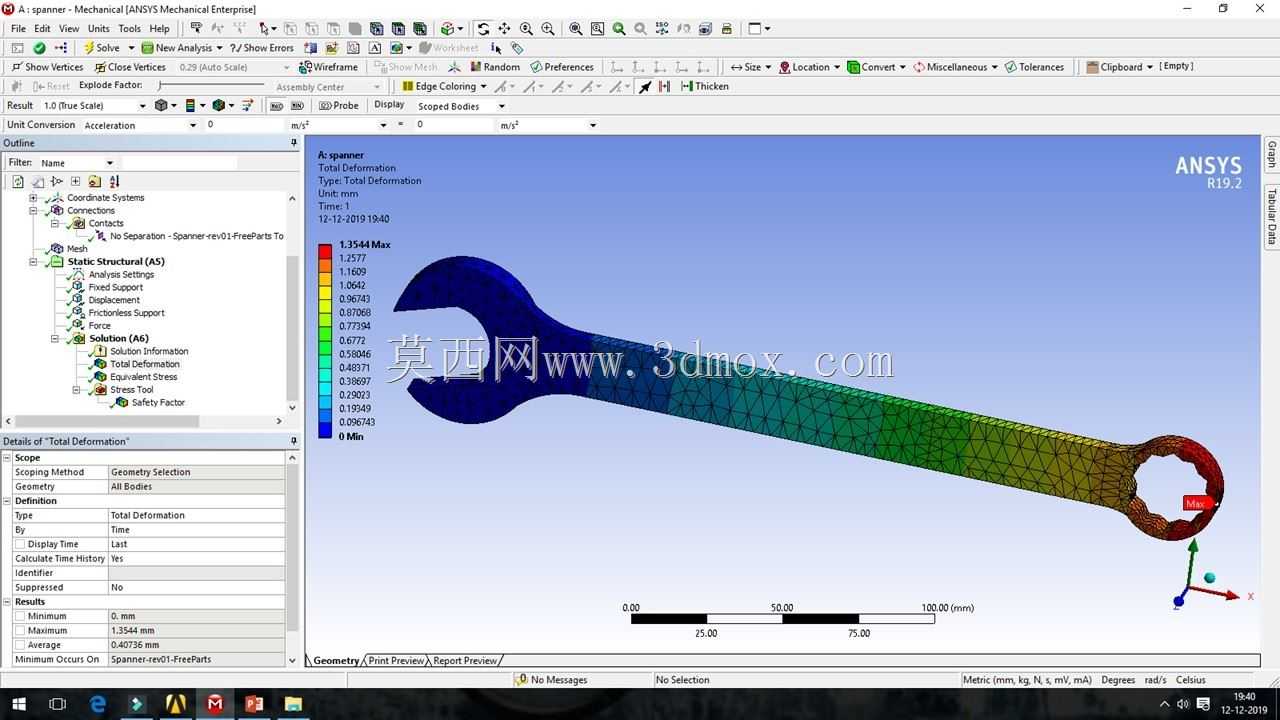

　　从结构细节来看，开口端的卡口尺寸严格对应标准六角螺栓的对边尺寸，卡口内侧做了微小的倒角处理，既可以快速对准螺栓头，也能在拧动过程中避免卡口边缘刮伤螺栓镀层；梅花端采用12角内齿结构，相比6角结构可以在30度的小转角下完成啮合，特别适合管路旁、设备内腔等扳手转动空间受限的场景，不需要大角度转动扳手就能完成螺栓的松紧操作。杆身与两端工作头的过渡位置做了大圆弧过渡处理，避免应力集中导致的工具断裂，在实际受力仿真中，最大应力集中在梅花端与杆身的衔接位置，设计时特意在该区域做了局部加厚，匹配手动施加最大扭矩时的强度需求，正常使用下不会出现杆身弯折、工作头开裂的问题。

　　外形尺寸方面，这款扳手对应常用的螺栓规格，整体长度控制在单手握持的舒适区间，杆身的握持段做了平面防滑设计，手部握持时不会出现滚动打滑，开口端的开口深度足够覆盖标准六角螺栓头的全部啮合高度，梅花端的环体厚度保证与螺栓头啮合时不会出现滑脱，整体外轮廓没有尖锐棱角，所有边缘都做了倒钝处理，避免作业时划伤手部。在实际应用场景中，这类扳手既可以用于普通机械设备的日常维保，比如设备护板螺栓的拆装、传动部件的紧固调整，也可以用于装配产线上的小件组装作业，相比活动扳手，固定尺寸的卡口不会因为调节间隙出现打滑，对螺栓棱角的损伤更小，适合对螺栓外观、紧固扭矩有稳定要求的作业场景。

　　设计过程中，首先确定两端工作头的适配螺栓规格，再根据手动作业的扭矩需求计算杆身的最小截面尺寸，结合人手握持的舒适宽度调整杆身轮廓，之后通过有限元受力分析验证各部位的应力分布，对应力集中区域做局部补强，对受力较小的区域做减薄挖空处理，在保证强度的前提下控制工具整体重量。两端工作头的同轴度、卡口的尺寸公差都严格遵循手动工具的相关标准，保证加工成型后可以顺畅套入标准螺栓头，不会出现卡滞、间隙过大的问题。梅花端的内齿角度经过反复调整，既保证与螺栓头的啮合接触面积足够大，降低单位面积的压强避免螺栓棱角变形，也能在拧动结束后可以顺畅从螺栓头上脱出，不会出现卡滞挂住的情况。

　　在设备安装、维修的实际作业里，这类两用扳手不需要频繁更换工具头，一端可以快速套入螺栓做初步拧动，另一端可以施加更大扭矩完成最终紧固，大幅提升作业效率，相比单头扳手可以减少工具携带数量，特别适合外出维保、高空作业等工具携带不便的场景。杆身的平直设计保证扭矩可以顺畅传递到工作端，不会因为杆身弯曲导致受力偏移，表面的平整结构也方便后续做表面处理，比如镀铬、发黑等工艺，提升工具的防锈能力和表面硬度，延长工具的使用寿命。
