蜗轮蜗杆式齿轮减速驱动马达结构

项目分类:减速机 发布时间:2021-11-08 ID:375646
  • 蜗轮蜗杆式齿轮减速驱动马达结构
  • 蜗轮蜗杆式齿轮减速驱动马达结构

  做设备传动选型这么多年,碰到需要低转速大扭矩输出的工况,第一反应都会先过一遍齿轮减速马达的适配性,这次拆解的这款直角输出齿轮马达,是我之前给包装线输送段做改造时反复核对过安装尺寸的结构,当时整条线的驱动端安装空间被侧边的护板和上方的料架卡得很死,直连电机加联轴器的方案根本塞不进去,最后就是选的这类直角输出的齿轮马达,才把安装空间的问题解决掉。

  先讲实际落地的应用场景,这类齿轮马达最常出现在中小型自动化输送线、小型包装设备的主驱动、食品机械的辊筒传动、仓储分拣设备的拨轮机构上,这些场景的共性是不需要特别大的功率,但对输出扭矩的稳定性、安装空间的紧凑性要求很高,而且很多时候动力输入的方向和执行件的转动方向是垂直的,用这类直角结构的齿轮马达,不需要额外加装转角换向器,能省掉一整套联轴器和换向座的安装空间,也减少了传动链上的误差累积。

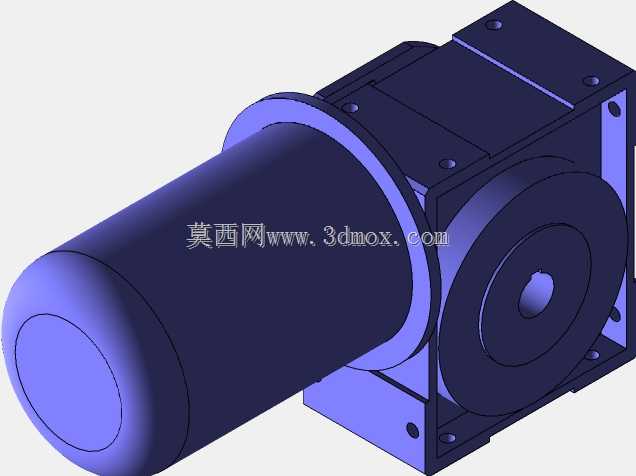

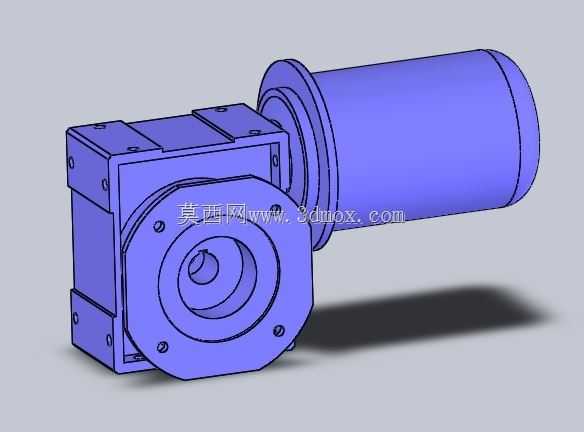

  从结构功能上看,这款马达采用的是蜗轮蜗杆减速结构,输入端是标准的圆柱型驱动电机段,和减速箱直接做了一体化法兰连接,没有额外的对接法兰盘,整个对接面的同轴度靠箱体上的止口来保证,装配的时候只要把电机端的止口卡进减速箱的定位槽,拧紧周向的固定螺栓就能保证输入轴和蜗杆的同轴度,不需要反复打表找正,对现场装配的工人友好很多,也能减少后期因为同轴度偏差导致的蜗杆轴承磨损、噪音变大的问题。输出端是带安装法兰的空心轴结构,这个设计我当时选型的时候特意留意过,空心轴输出可以直接把执行件的轴插进去,用键连接传递扭矩,不需要额外加装联轴器,也不用做复杂的轴对接结构,对于输送辊筒这类本身就带伸出轴的执行件来说,安装的时候只要把马达的法兰固定在设备的侧板上,把空心轴直接套在辊筒轴上,拧紧紧定螺钉就能完成安装,比实心轴输出的结构少了很多对接的麻烦。

  再讲设计思路上的细节,整个减速箱的壳体是分体式的方箱结构,分成了箱体和侧盖两个主要部分,周向用内六角螺栓锁紧,合箱面做了密封槽,装配的时候嵌O型密封圈就能保证箱体的密封性,防止内部的润滑脂渗漏,也能阻挡车间里的粉尘、水汽进到箱体内磨损蜗轮蜗杆的啮合面。箱体上的安装孔做了沉台设计,固定螺栓拧进去之后螺栓头不会突出箱体表面,不会和周边的设备构件发生干涉,这个细节很多小厂做的同类产品都没注意,之前用过一款便宜的减速马达,螺栓头突出箱体3毫米,装的时候刚好卡在设备侧板的加强筋上,最后只能磨掉螺栓头才装进去,耽误了大半天的工期。输出法兰的端面做了四个均匀分布的安装螺孔,孔位的间距是标准的安装尺寸,和市面上多数同规格的减速马达安装孔位通用,后期设备维护更换的时候不需要重新在设备侧板上打孔,直接拆旧换新就能装上,能减少很多停机维护的时间。

  关于安装边界的尺寸,我当时核对过,这款马达的电机段外径和减速箱的方形安装边尺寸是匹配的,整个电机段的轴向长度不会超过减速箱输出法兰的对角线尺寸,也就是说安装的时候只要预留出减速箱法兰的安装空间,电机段不会和周边的构件发生碰撞,直角输出的结构让整个马达的动力传递方向转了90度,电机段是沿着和输出轴垂直的方向伸出,对于那些安装深度不够、但是侧边有富余空间的工位来说,这个结构的适配性比直列减速马达好太多。输出空心轴的内孔做了标准键槽,键槽的位置和箱体上的观察孔对齐,装配的时候可以直接从观察孔的位置把平键敲进去,不用反复调整键的位置,也方便后期维护的时候拆键。

  从实际使用的特性来说,这类蜗轮蜗杆结构的齿轮马达本身带一定的自锁性,当输出端带的负载有反向作用力的时候,比如倾斜布置的输送线,停机的时候负载不会因为自重反向转动带动电机反转,能省掉额外的制动机构,不过要注意这个自锁性不是绝对的,当冲击负载特别大的时候还是要配带制动的电机,不能完全靠蜗轮蜗杆的自锁来承载反向载荷,这点我之前踩过坑,有次给爬坡输送线选了不带制动的这类马达,停机的时候料箱太重,慢慢出现了溜坡的情况,最后换了带断电制动的电机才解决问题。另外整个箱体的散热是靠壳体表面的自然散热,方箱结构的表面积比圆筒形的减速箱大,连续运行的时候温升会更低,不需要额外加装散热风扇,在一些对噪音要求高的车间里,没有额外的散热风扇噪音,运行的声音只有蜗轮蜗杆啮合的轻微声音,能满足车间的噪音要求。

  建模的时候这类结构要特别注意几个配合尺寸的公差,首先是电机止口和箱体止口的配合公差,要选H7/js6的过渡配合,太松的话同轴度保证不了,太紧的话装配的时候敲不进去,后期拆电机也麻烦;然后是蜗轮和输出轴的键连接公差,还有输出空心轴和设备执行轴的配合公差,要留一定的间隙方便安装,但是间隙不能太大,不然传递扭矩的时候会有冲击,时间长了键槽会被打坏;还有箱体内腔的尺寸,要给蜗轮蜗杆的啮合留出足够的润滑脂存储空间,不能让蜗轮转动的时候刮到箱体内壁,也要留出一定的空间存润滑脂,保证长期运行的时候啮合面有足够的润滑,减少磨损。另外输出端的油封安装槽尺寸要卡准,油封选带双唇的结构,既能防止内部润滑脂漏出来,也能阻挡外部的粉尘进到箱体里,延长设备的使用寿命。

  实际选型的时候还要注意输出轴的径向承载能力,这类直角齿轮马达的输出轴支撑是靠箱体内的两个深沟球轴承,径向承载力比行星减速马达要小一点,所以如果是用在皮带输送这类有径向张紧力的工况,要核算一下径向载荷有没有超过轴承的额定承载,要是载荷太大的话要额外加支撑座,不能让径向力直接作用在马达的输出轴上,不然很容易把轴承弄坏,甚至把输出轴顶弯。我之前有个客户就是把皮带轮直接装在马达输出轴上,皮带张得太紧,运行了不到三个月轴承就碎了,拆下来看输出轴都弯了快1毫米,最后只能换整个减速箱,得不偿失。

  整体来看这款齿轮马达的结构设计是非常成熟的通用型结构,没有什么花里胡哨的设计,所有的结构细节都是围绕着方便安装、减少维护、稳定传动来做的,不管是做新设备设计的时候直接选型调用,还是做现有设备改造的时候替换旧的驱动部件,都是适配性很强的结构,建模的时候把各个安装尺寸、配合公差做准,导入到装配体里就能直接用来做干涉检查,不用反复调整安装位置,能省很多设计阶段的时间。
