简易行星齿轮减速传动结构设计

　　这套行星齿轮传动结构，核心依托内齿圈、太阳轮、多个行星轮与行星架的配合实现动力传递，在中小功率传动场景中适配性极强。日常在轻工输送线、小型自动化设备的进给单元、民用电动工具的动力输出段，都能见到这类结构的身影，它不需要复杂的外置支撑结构，就能在紧凑的安装空间内实现稳定的减速增扭效果。从实际使用场景来看，这类简易行星结构常被用在对传动精度要求不算极端、但对空间占用有严格限制的场合，比如小型输送带的驱动端，电机输出的高转速通过这套轮系减速后，能匹配输送带所需的低转速大扭矩需求，避免电机直连时扭矩不足导致的负载打滑；在小型台式钻床的进给传动里，这套结构也能把手动输入的小扭矩放大，实现平稳的进给动作，不会出现齿轮卡滞导致的进给顿挫。

　　设计这套结构时，首先要明确的是传动比的匹配逻辑，三个行星轮沿太阳轮周向均布，既可以平衡径向受力，避免单齿轮啮合时的轴承受力偏载，也能在相同模数下提升整体的承载能力，相比定轴轮系的减速结构，同传动比下这套结构的径向尺寸能缩小近40%，轴向尺寸也更短，非常适合安装空间局促的设备布局。建模过程中需要重点把控齿形的啮合间隙，太阳轮与行星轮、行星轮与内齿圈的侧隙需要控制在合理范围，侧隙过小会导致传动卡滞、运转温升过快，侧隙过大则会出现回程间隙过大，正反转切换时产生明显的空程，影响传动的平稳性。

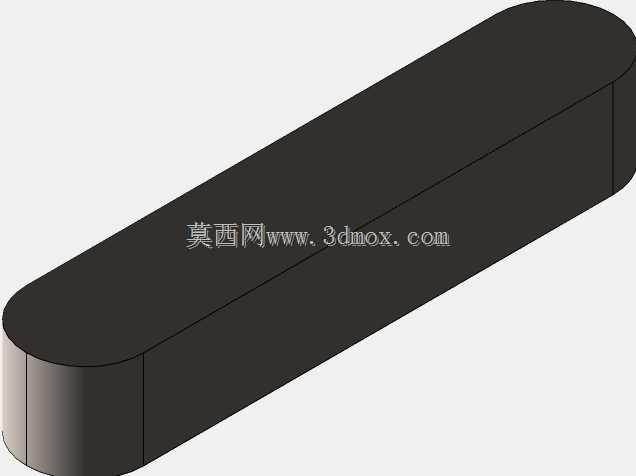

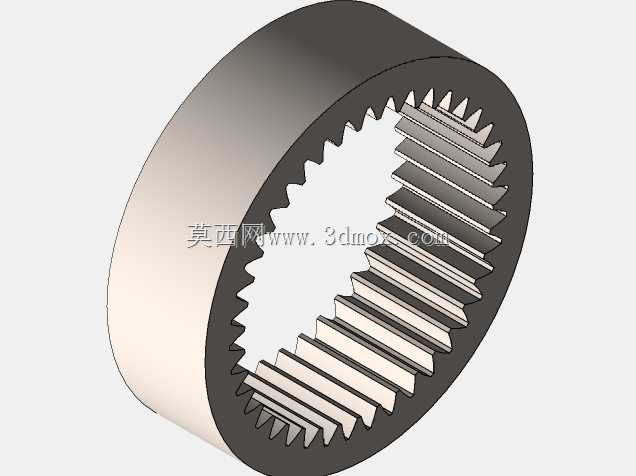

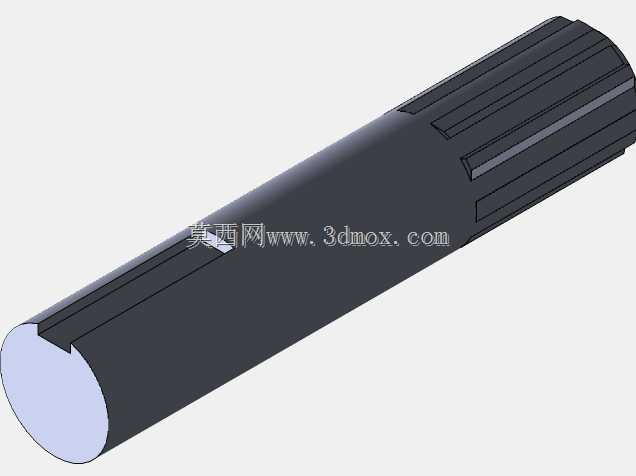

　　从安装边界来看，这套结构的输入轴采用花键结构，能和驱动电机的输出轴实现可靠的周向固定，传递扭矩时不会出现轴与轮毂的相对滑动，花键的齿形公差需要严格控制，保证装配时能顺利推入，同时不会有过大的周向晃动。输出端与内齿圈集成的轴段为光轴结构，可以直接通过轴承安装在设备的基座孔位内，轴段的直径公差选取过渡配合等级，既能保证轴承内圈与轴的紧密贴合，也不会出现装配时压装困难的问题。内齿圈的外圆为整圆结构，既可以作为外壳的定位面，也能根据实际使用需求加装外置壳体，实现润滑脂的密封，避免长期运转时润滑脂泄漏导致的齿面磨损。

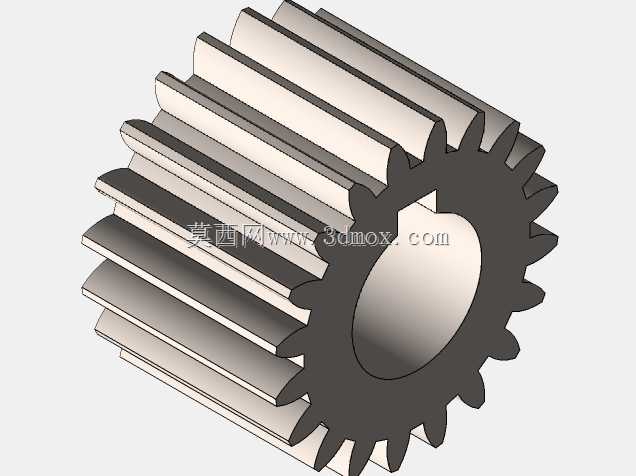

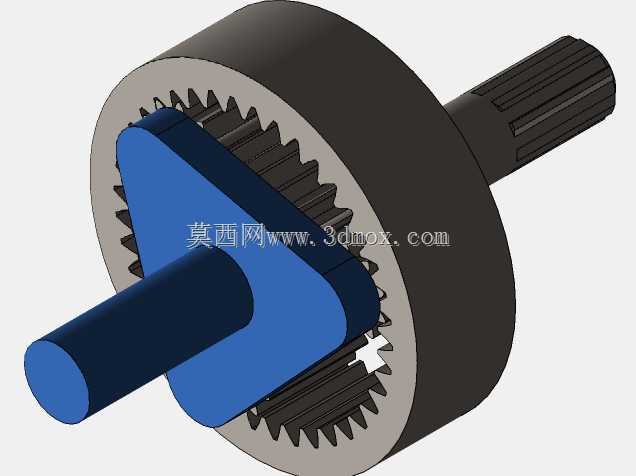

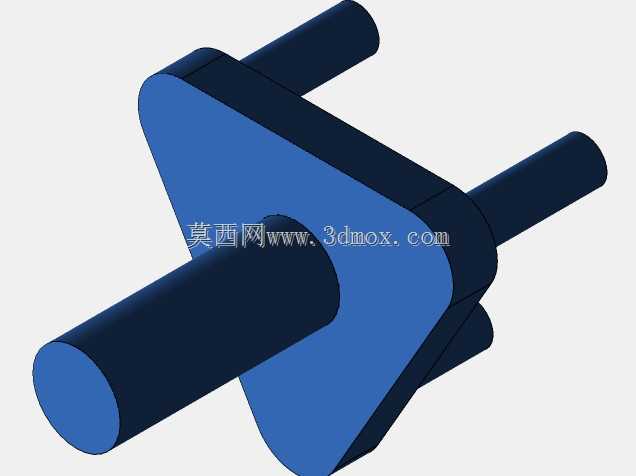

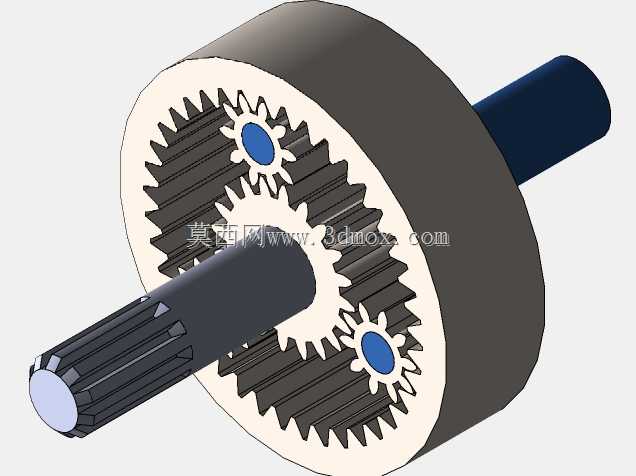

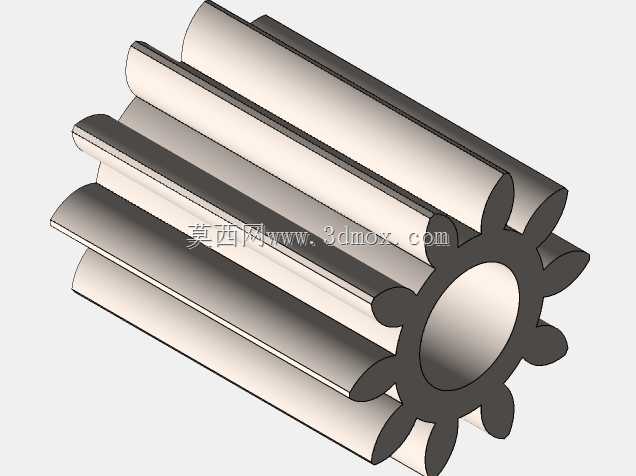

　　实际功能层面，这套轮系在运转时，太阳轮作为输入件带动三个行星轮自转，同时行星轮沿着固定的内齿圈公转，带动行星架输出低转速大扭矩的动力，三个行星轮的销轴与行星架的配合采用间隙配合，保证行星轮能灵活自转，不会出现销轴卡滞导致的轮系锁死。齿形采用标准渐开线圆柱齿轮齿形，加工时可以用常规的滚齿、插齿工艺实现，不需要特殊的定制刀具，能有效降低生产加工的成本，适合小批量的设备配套使用。在选型适配时，需要根据负载的额定扭矩核算齿轮的接触强度与弯曲强度，这套均布三行星轮的结构，载荷被三个啮合点分摊，单齿承受的载荷比单对齿轮啮合的结构小很多，在相同模数下能传递更大的扭矩，不需要刻意加大齿轮模数就能满足常规中小负载的使用需求。

　　结构的外形没有多余的凸起结构，整体呈圆柱状，安装时只需要预留对应直径的圆柱安装空间即可，不需要额外设计复杂的安装避让位，对设备整体的布局设计非常友好。输入端的花键轴长度经过匹配设计，既保证和电机轴的配合长度足够传递额定扭矩，也不会因为轴过长导致悬臂过长产生的轴系挠曲变形，运转时的振动更小，噪音更低。日常维护时，只需要定期补充润滑脂即可，没有易损的复杂结构，行星轮的销轴可以采用标准的圆柱销，磨损后更换成本极低，非常适合民用设备、小型工业设备的长期使用场景。
