SEW多级螺旋齿轮减速电机结构设计

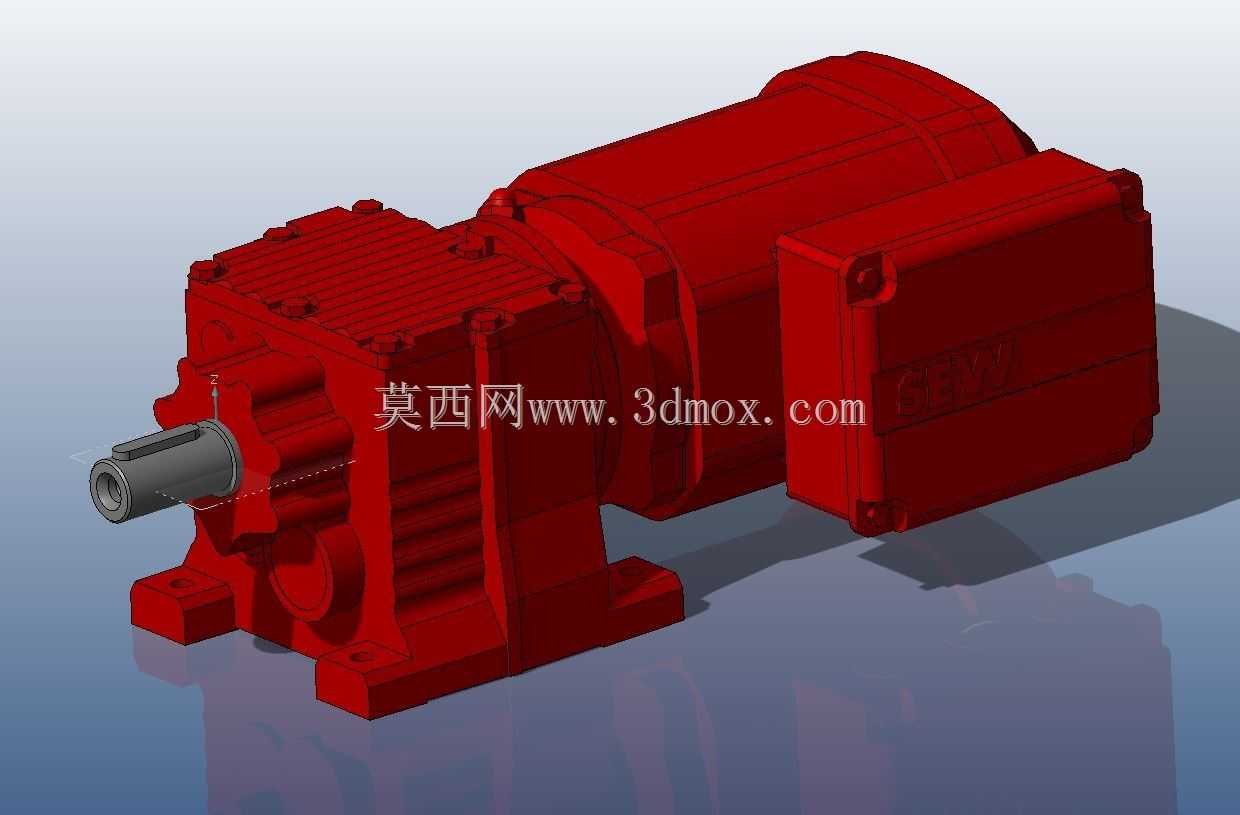

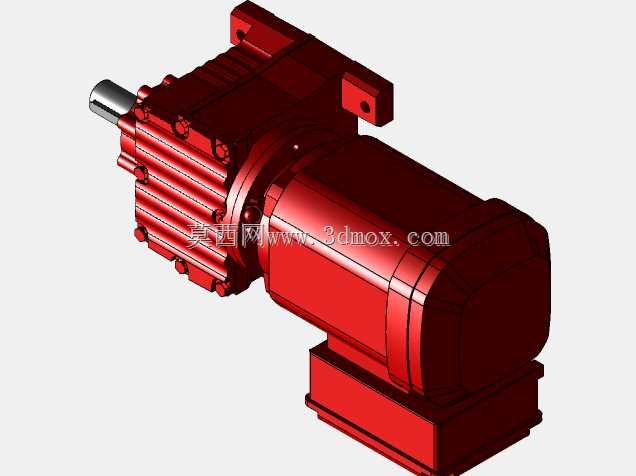

　　在各类工业传动场景中，减速电机作为动力输出与转速匹配的核心部件，直接决定整套设备的运行稳定性与负载适配能力，这款R系列多级螺旋齿轮电机，是针对中低转速大扭矩输出需求开发的集成式传动单元，目前广泛应用在输送线驱动、轻工包装设备辊筒传动、自动化仓储堆垛机构行走驱动、食品加工生产线搅拌单元动力输出等场景，能够在恒定负载、周期性变负载的工况下保持稳定的传动效率。从结构设计逻辑来看，这款电机采用电机与减速箱直连集成的布局，摒弃了传统分体式传动需要额外加装联轴器、安装支座的冗余设计，大幅压缩了整机的轴向安装尺寸，对于安装空间局促的设备机架布局非常友好。减速箱部分采用多级斜齿轮啮合传动结构，每一级齿轮的螺旋角经过匹配调校，相比直齿轮传动，

　　啮合重合度更高，传动过程中齿面接触应力分布更均匀，运行时的冲击与噪音明显降低，同时能够承载更高的瞬时过载扭矩，适配频繁启停的工况需求。输出轴采用实心轴伸结构，轴端加工有标准的键槽，可直接通过键连接配合安装链轮、联轴器、传动齿轮等部件，不需要额外定制转接轴件，降低现场安装的适配成本。箱体部分采用一体化铸铁壳体结构，壳体外部设计有平行排布的散热筋条，在设备连续运行时，能够通过增大散热面积将齿轮啮合、轴承运转产生的热量快速散出，避免箱体内润滑油温过高导致的润滑性能衰减，延长齿轮与轴承的使用寿命。安装支座部分设计有带安装孔的底脚与侧装法兰两种安装接口的兼容结构，既可以通过底脚螺栓固定在水平安装基座上，

　　也可以通过侧装法兰直接对接设备的立式安装面，适配不同设备的安装姿态需求。从安装边界来看，整机的径向轮廓经过优化，减速箱与电机壳体的衔接处做了平滑过渡，没有突出的安装凸台与冗余结构，在做设备机架的开孔避让设计时，只需要按照整机最大外圆轮廓预留10mm左右的安装间隙即可，不需要额外预留过大的操作空间。接线盒设置在电机壳体的顶部位置，接线口采用标准的防水格兰头结构，现场布线时可以直接从机架上方走线，避免线缆与周边运动部件产生干涉，同时接线盒的防护等级能够满足常规工业车间的粉尘、少量溅水工况使用要求。在齿轮参数匹配上，各级齿轮的模数按照传动比梯度逐级递增，高速级采用小模数齿轮保证传动平稳性，低速级采用大模数齿轮提升扭矩承载能力，

　　所有齿轮的齿面都经过硬化处理，齿形修形量按照额定负载下的弹性变形量做了补偿，在满负载运行时能够避免齿端啮合冲击，降低长期运行后的齿面磨损速率。轴承选型上，输入轴与输出轴都采用深沟球轴承与圆锥滚子轴承组合的支撑结构，既能够承受齿轮啮合产生的径向力，也能够承受皮带传动、链轮传动带来的轴向载荷，轴承的润滑与齿轮共用箱体内的润滑油，通过齿轮运转时的甩油效应实现自动润滑，不需要额外加装集中润滑管路，减少后期维护的工作量。在做设备选型匹配时，需要重点核对输出轴的轴径、键槽尺寸与被驱动部件的安装孔尺寸匹配度，同时根据设备的实际运行转速需求选择对应传动比的机型，确保输出转速落在设备的最佳运行区间内；安装时要保证整机的安装平面平面度误差控制在合理范围内，避免安装面不平导致的箱体变形，进而影响齿轮的啮合间隙，导致运行噪音增大、轴承过早损坏。这款集成式减速电机的设计，核心是在保证传动承载能力的前提下，尽可能压缩整机体积，简化现场安装流程，降低设备整体的传动链路复杂度，相比分体式的电机加减速机组合，减少了中间连接环节的故障点，长期运行的可靠性更高，对于设备制造商来说，能够减少传动部分的设计与装配工作量，缩短设备的生产交付周期。
