快速夹紧式小型台钳结构设计方案

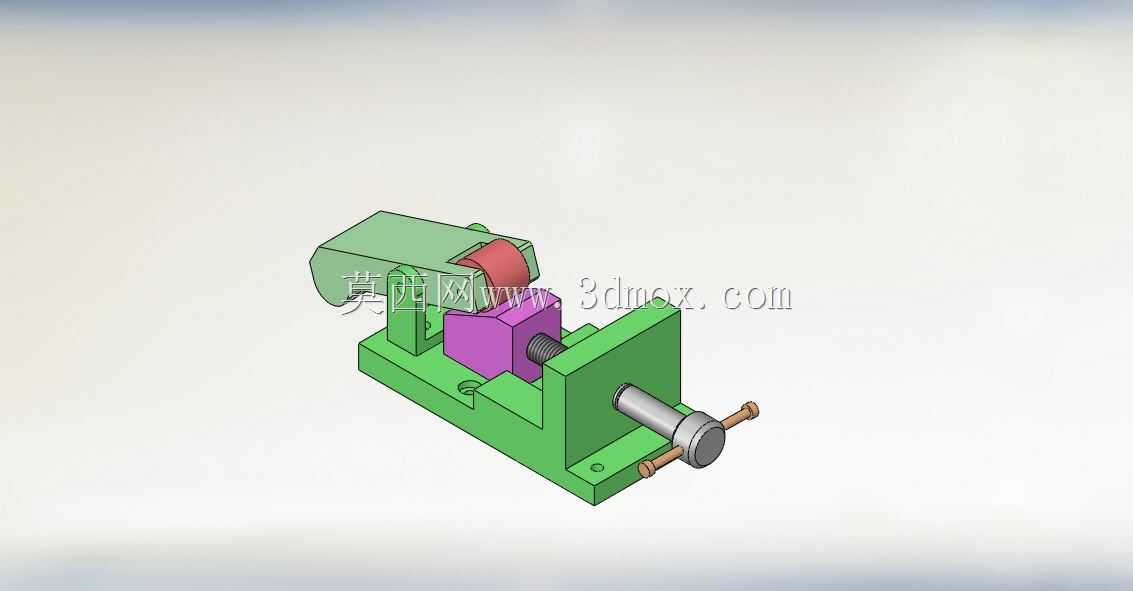

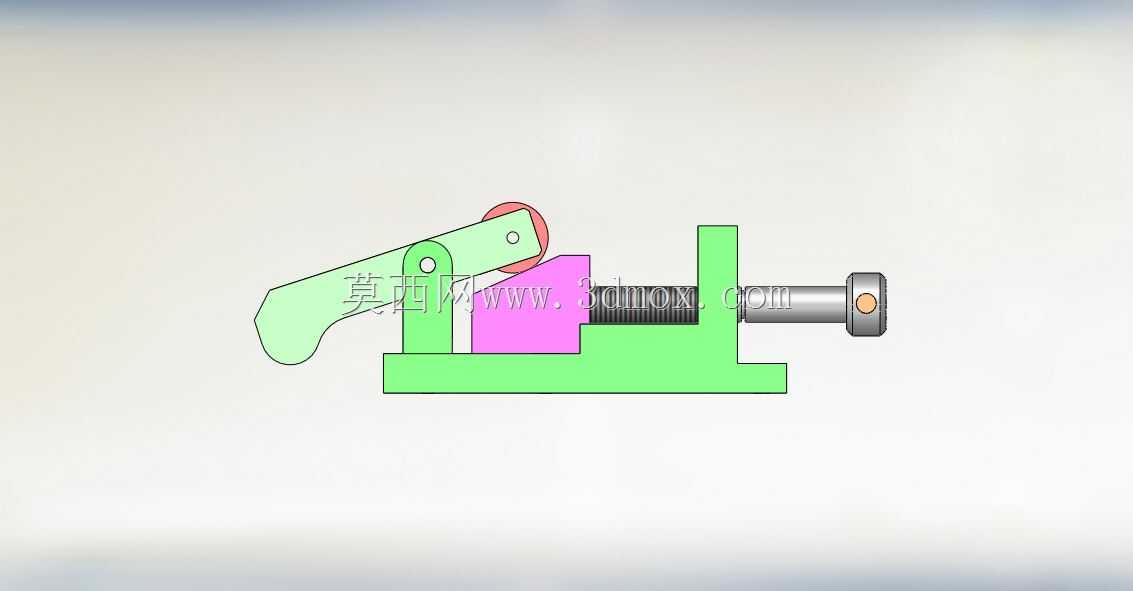

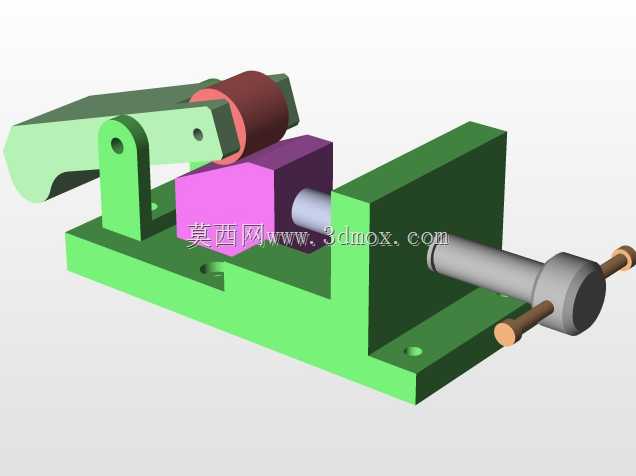

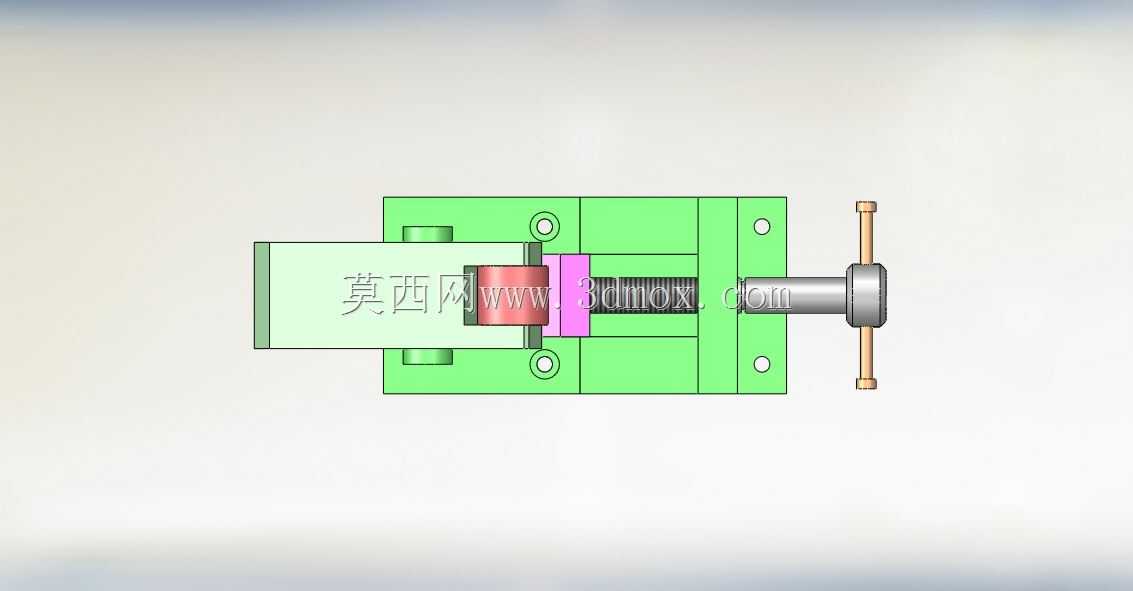

　　在精密小件装配、电子元器件引脚修整、小型零件铣削定位、首饰加工打样等作业场景中，常规大型台钳往往存在夹持行程冗余、操作动作繁琐、占用工作台面积过大的问题，这款小型快速夹紧台钳正是针对这类小尺寸工件的装夹需求开发，整体结构紧凑，无需占用过多台面上的安装空间，适配小型维修工作台、家用手工操作台、院校金工实习实训台的安装边界。从结构逻辑来看，这款台钳没有采用传统台钳的全螺纹螺杆进给结构，而是搭配了凸轮式快速压合手柄，配合后端的微调螺杆实现夹持力的调节与行程补偿：日常装夹工件时，先扳动前端的绿色偏心手柄抬起活动压块，将工件放置在固定钳口与活动压块之间，压下手柄即可通过凸轮的偏心行程推动压块快速贴紧工件表面，后续转动钳体尾部的滚花螺杆，

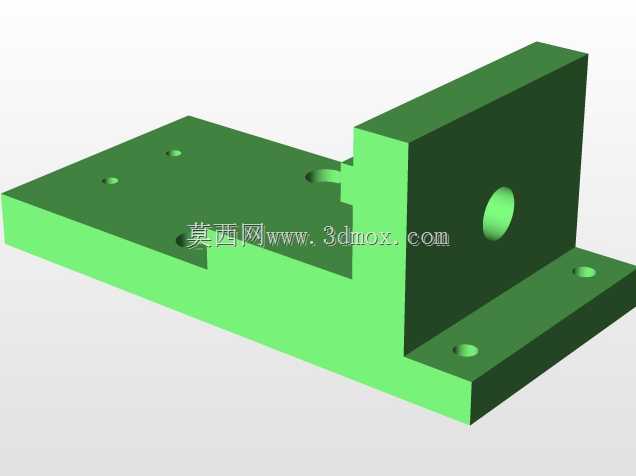

　　就能对夹持力进行精细微调，既避免了传统螺杆台钳需要反复转动摇柄走完空行程的低效问题，又能保证足够的夹持稳定性，不会因为凸轮机构的行程限制导致夹持力不足。钳体的底座采用一体化L型铸造结构，固定钳口与底座为一体式加工成型，保证了钳体整体的刚性，在承受敲击、小切削力载荷时不会出现结构变形；活动压块的滑动面与底座的导向槽采用小间隙配合，滑动过程无卡滞，压块与固定钳口的夹持面做了平面度处理，保证工件装夹后不会出现倾斜、翘边的问题。偏心手柄的转轴位置经过反复校核，既保证压下手柄后凸轮机构能够形成可靠的自锁角度，不会在装夹过程中因为振动导致手柄松脱，又不会因为自锁过死导致松开手柄时需要施加过大的操作力，手柄末端做了圆弧过渡处理，

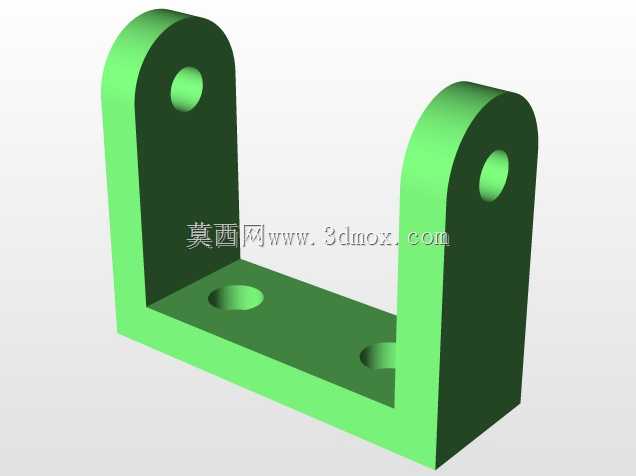

　　长时间扳动操作也不会硌手。尾部的微调螺杆采用梯形螺纹设计，相比普通三角螺纹拥有更好的耐磨性能与传力效率，螺杆端部与活动压块之间设置了止推结构，转动螺杆时不会带动活动压块同步转动，保证夹持面始终与固定钳口保持平行。这款台钳的整体安装尺寸控制在极小范围内，底座预留了两个沉头安装孔，可以通过螺栓直接固定在工作台台面，也可以搭配小型永磁吸盘吸附在铁质工作台面上，满足临时工位的快速装拆需求。在实际使用场景中，它可以夹持厚度在0到30毫米范围内的小型工件，无论是电路板焊接时的板件固定、小零件钻孔时的定位、模型制作时的零件修整，还是小五金件的打磨去毛刺，都能提供稳定的夹持力；相比传统台钳，它的快速夹紧结构能将单件装夹的操作时间缩短70%以上，

　　在小批量小件装配、反复拆装工件的作业场景中，能够大幅降低操作的劳动强度，提升作业效率。钳体的所有运动部件都做了限位设计，活动压块不会因为过度操作从导向槽中脱出，偏心手柄的转动行程也设置了硬限位，避免操作过度导致凸轮机构脱离接触工作面。从维护角度来看，这款台钳的结构没有复杂的密封件、易损件，日常使用只需要定期在导向槽、凸轮接触面、螺杆螺纹处涂抹少量润滑脂，就能保证长期操作的顺畅性，即使在多粉尘的打磨作业环境中，也不会因为碎屑进入运动副导致卡滞，清理时只需要用毛刷扫去钳体表面的碎屑即可，无需复杂的拆解维护。在设计过程中，特意将所有棱角位置做了R2到R3的圆角处理，避免操作过程中尖锐边角划伤操作人员，整体结构没有突出的尖锐零件，符合手工操作工具的安全设计要求。夹持面没有做额外的齿纹设计，避免硬夹持在软质工件、精加工工件表面留下压痕，如果需要夹持表面精度要求较高的零件，还可以自行在钳口位置粘贴铜皮、橡胶垫等软质垫层，进一步拓展夹持适用范围。
