法兰连接式管道轴向补偿伸缩节结构

　　在化工流体输送、市政给排水、热力管网、工业制程管路系统中，管道因输送介质温度变化产生的热胀冷缩、设备运行传导的振动、地基不均匀沉降带来的位移，都会在管路接口处产生附加应力，若不做补偿释放，极易造成焊缝拉裂、法兰密封面泄漏、管道支墩过载变形等故障，这类法兰式伸缩节就是针对上述工况设计的管路补偿元件。

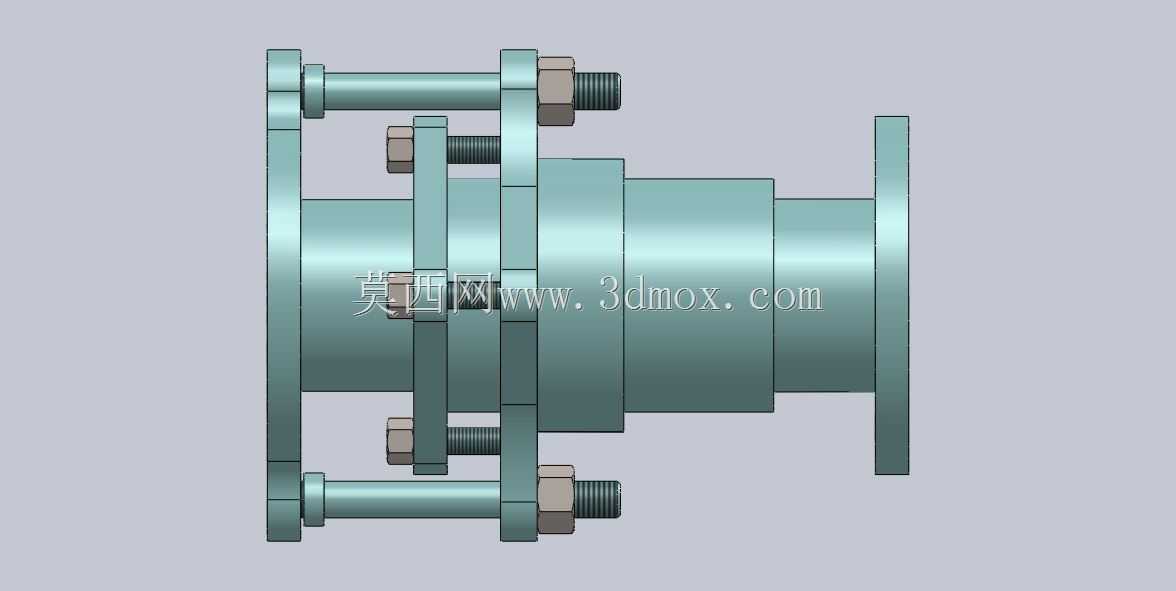

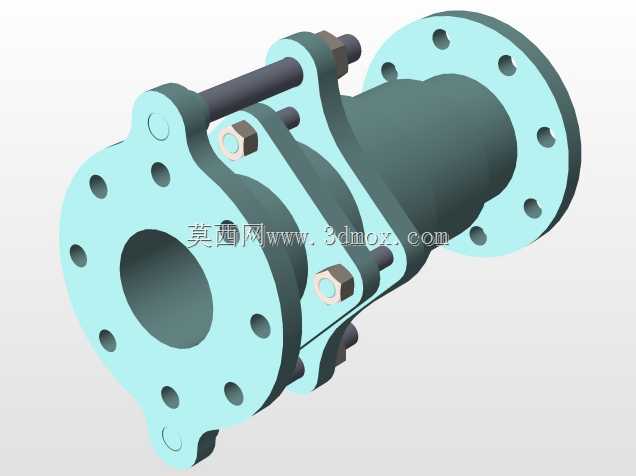

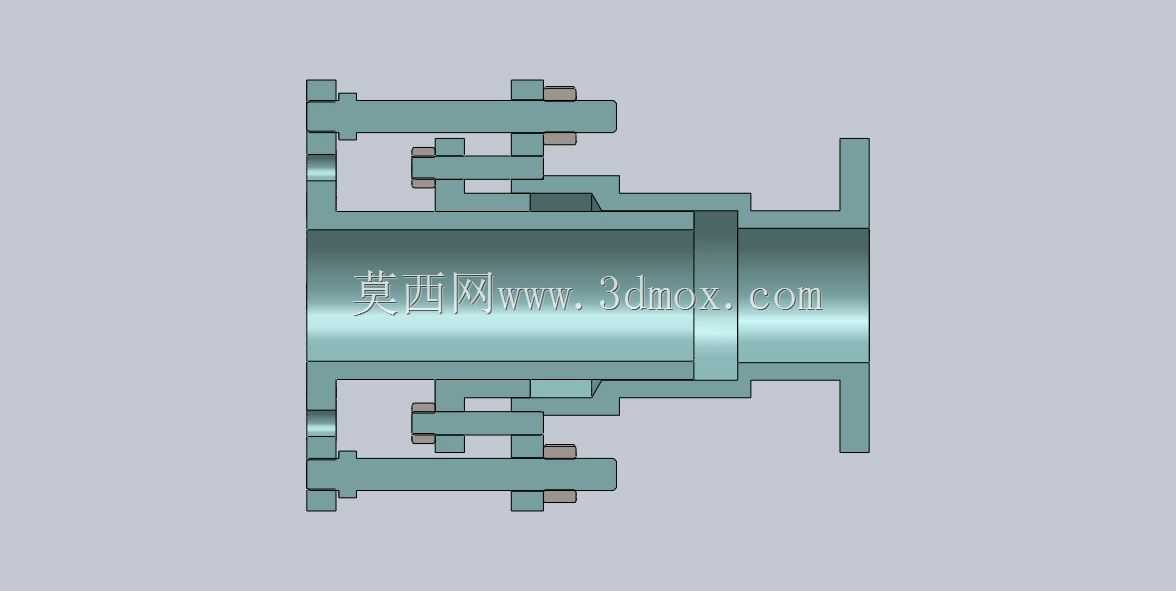

　　从结构设计逻辑来看，该伸缩节采用双法兰对接的安装形式，两端法兰的螺栓孔位参数匹配常规工业管路的法兰标准，可直接与同公称通径的管道法兰、设备接口法兰配对安装，不需要额外加工过渡连接件。中间的芯管与外套筒采用间隙配合的滑移结构，配合面设置有密封槽，可填充适配介质特性的密封件，既保证滑移过程中的密封性能，避免介质外泄，又能实现沿管道轴向的自由伸缩，补偿管路的轴向位移量。

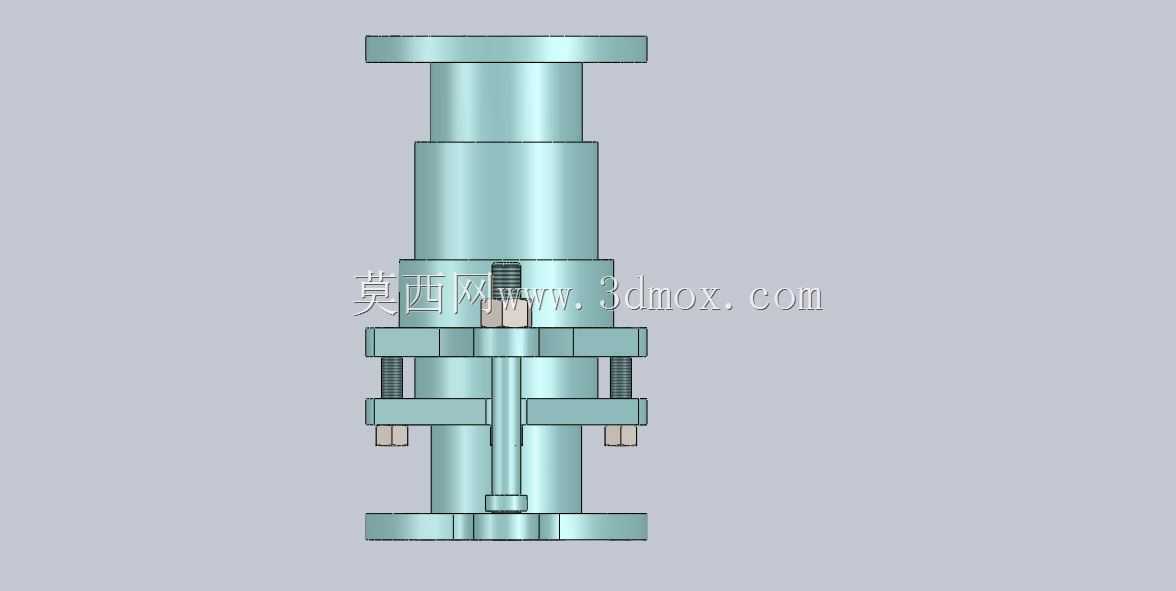

　　外围周向均匀布置的多组拉杆螺栓组件，是该结构的核心受力限位部件，拉杆穿过两端法兰的预留通孔，两端配置锁紧螺母，一方面可以在安装时调整伸缩节的初始安装长度，适配现场管路的实际安装间距，抵消管路预制、施工过程中产生的尺寸累积误差，降低现场配管的修配工作量；另一方面可以对伸缩节的最大伸缩量进行硬限位，避免管路位移量超出设计补偿范围导致结构拉脱，同时还能承受管路运行过程中产生的轴向推力，防止推力直接传递到两端的水泵、阀门等敏感设备上，保护设备接口不受损坏。

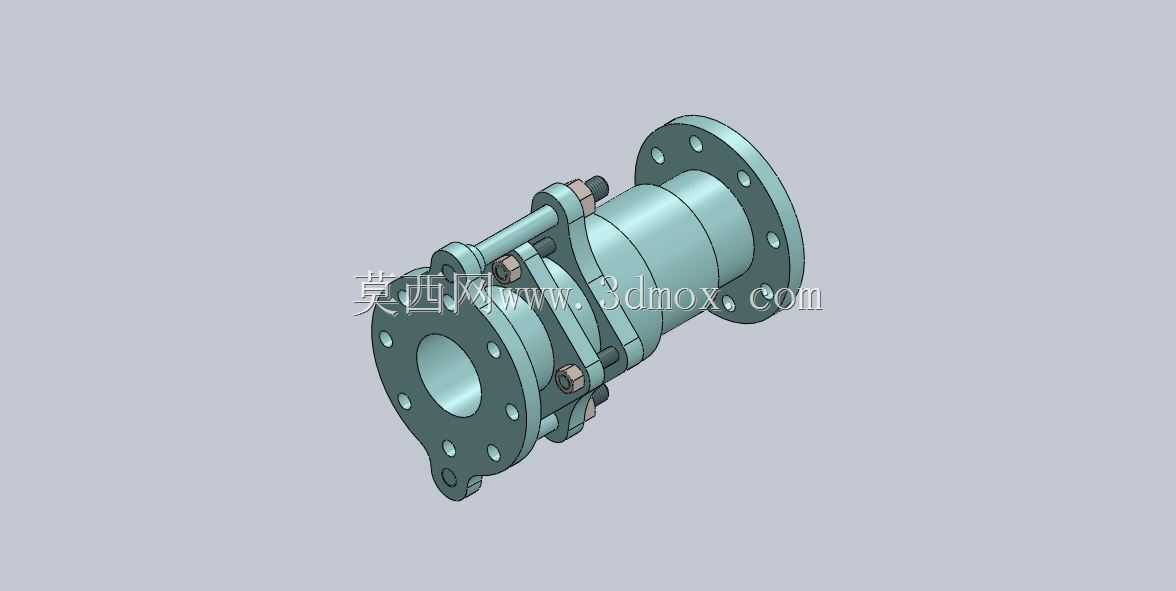

　　从安装边界来看，该伸缩节的整体外形为同轴回转体结构，最大外径由法兰盘尺寸决定，安装时需要在法兰周向预留足够的螺栓操作空间，满足扳手拧紧螺栓的作业距离，不需要额外设置大型专用支墩，可直接随管路架空敷设、管沟敷设或者直埋敷设（适配对应密封等级）。轴向尺寸方面，其最短安装长度对应芯管完全推入外套筒的状态，最大拉伸长度对应拉杆螺母限位的最大伸出状态，选型时需要根据管路的计算热伸长量、安装环境的温度变化范围，预留足够的补偿余量，避免极端工况下伸缩节顶死或者拉脱。

　　在实际功能表现上，该结构除了补偿轴向热位移之外，还能微量补偿管路的小角度角向位移与径向错边，抵消施工过程中管路对接的微小同轴度误差，降低安装对位的难度。同时，金属材质的刚性结构可以耐受常规工业管路的压力等级，适配水、蒸汽、油品、弱腐蚀性化工介质等多种输送场景，相比非金属软连接，其抗老化、抗压力波动的性能更优，使用寿命更长，维护成本更低。

　　建模过程中，对配合面的公差配合做了对应设定，芯管与外套筒的配合间隙控制在合理范围，既保证滑移顺畅无卡滞，又不会因为间隙过大导致密封件挤出失效；法兰螺栓孔的位置度、拉杆安装孔的同轴度都按照管路法兰的标准公差设置，保证实际加工后可以顺利装配，不会出现孔位错位无法安装的问题；所有的螺栓、螺母等标准件都采用通用规格，方便后期维护更换，不需要定制特殊紧固件。

　　在不同的应用场景中，该结构可以根据实际工况调整材质，比如输送腐蚀性介质时可采用不锈钢材质，高温热力工况可采用耐热钢并适配高温密封件，给排水工况可采用碳钢做防腐处理，结构本身的设计逻辑不需要做大的改动，只需要调整对应部位的材质与密封件选型即可，具备较强的工况适配性。现场安装时需要注意，伸缩节的安装位置要尽量靠近管路应力集中的位置，比如设备进出口、长直管路的分段位置、弯头变径附近，才能最大化发挥其补偿作用，安装完成后要根据现场的实际温度调整拉杆螺母的位置，预留对应的伸缩间隙，不能将拉杆完全锁死导致伸缩节失去补偿能力。
