流线型便携储水喷水手持器具结构设计

　　这款手持储水喷水器具的结构设计，核心围绕户外休闲场景的手持操作需求展开，整体采用三段式收腰流线造型，完全贴合成年用户单手握持的人体工学尺度，瓶身中段的内凹弧度刚好匹配掌心自然弯曲的贴合面，长时间握持施力也不会出现硌手、滑脱的问题。从实际使用场景来看，这类器具主要服务于夏季户外戏水、亲子互动、短途降温补水附带喷水的使用需求，区别于常规直筒储水瓶的设计，收腰结构不仅优化了握持手感，也在同等储水容积下降低了手持位置的截面直径，适配不同手型的用户抓握，哪怕是手掌偏小的青少年用户也能稳定持握操作。

　　在功能结构设计上，顶部的密封端盖集成了喷水触发与密封锁紧双重结构，端盖侧面的凸起卡扣与瓶身瓶口的定位槽配合，旋转到位后即可实现储水腔的完全密封，倒置、晃动状态下不会出现渗液问题，端盖内部预留的喷水通道与按压式出水阀联动，用户单手握持瓶身时拇指刚好可以触碰到端盖侧面的触发按键，按压即可实现定向喷水，松开按键后阀体内的弹簧自动复位封堵出水孔，截断水流，操作行程控制在3毫米以内，触发力度控制在15牛左右，既不会因为误碰导致出水，也不会因为按压力度过大造成操作疲劳。

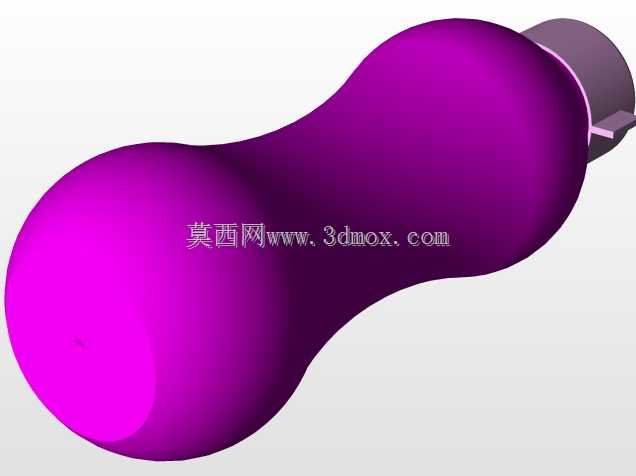

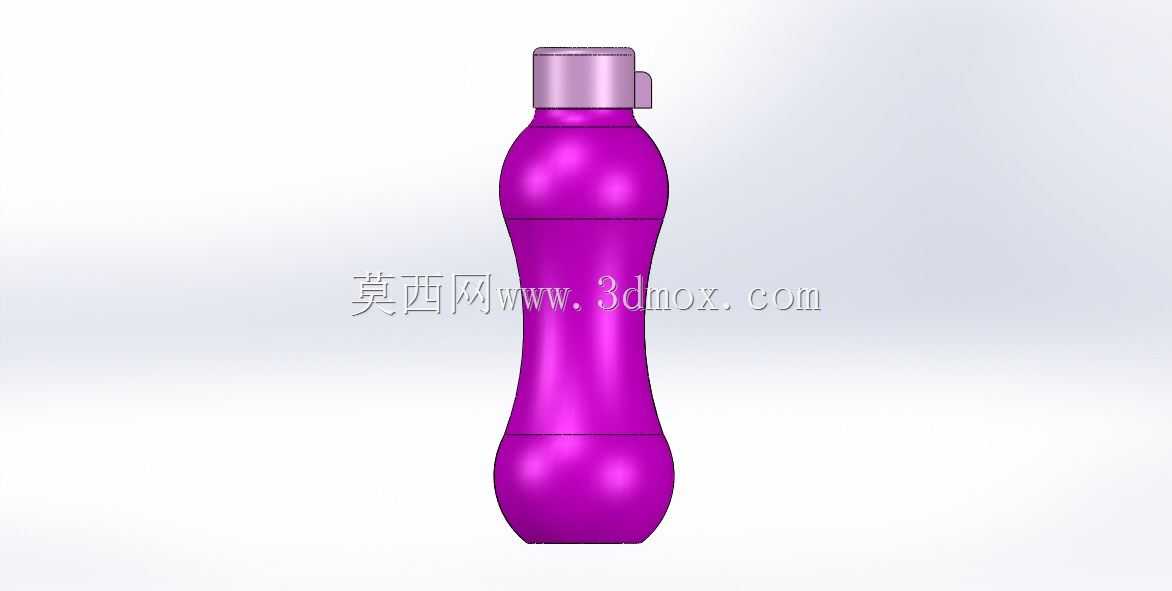

　　瓶身整体采用回转体对称结构，建模过程中通过样条曲线拟合瓶身外轮廓，三段式的鼓型结构分别承担不同功能：靠近瓶口的上鼓段预留了端盖装配的限位台阶，台阶高度控制在8毫米，与端盖的配合间隙控制在0.1毫米，既保证装配顺畅，也避免配合过松出现晃动；中段收腰位置是主要的握持区域，表面做了微弧面过渡，没有尖锐棱角，后续量产时可以在该区域做磨砂纹理处理，进一步提升握持摩擦力，沾水状态下也能保证持握稳定；下鼓段是主要的储水扩容区域，底部做了内凹的平底结构，放置在平面上时可以保持直立稳定，底部内凹深度控制在5毫米，避免瓶底直接与放置面完全贴合形成负压，拿起时更加顺畅。

　　从安装边界与尺寸适配来看，整体瓶身高度控制在260毫米左右，最大外径位于上下鼓段位置，控制在65毫米，中段收腰位置的最小外径控制在42毫米，整体储水容积约为400毫升，装满水后的整体重量控制在500克以内，单手握持的负重感极低，适合长时间手持使用。瓶口位置采用标准的螺纹配合结构，螺纹规格选用通用的细牙螺纹，螺距2毫米，螺纹有效啮合长度控制在6毫米，保证密封性能的同时，用户可以轻松拧开端盖进行加水操作，不需要借助额外工具。端盖顶部的平面做了加厚处理，厚度达到3毫米，即使不小心从1米左右的高度跌落至硬质地面，端盖位置也不会出现开裂、变形导致密封失效的问题。

　　在结构强度设计上，瓶身壁厚控制在1.2毫米，通过回转体的曲面结构提升整体壳体的抗变形能力，上下鼓段的圆弧过渡位置做了局部加厚处理，厚度提升至1.5毫米，避免跌落时该位置出现应力集中导致开裂。瓶身内部没有多余的加强筋结构，依靠曲面造型本身的结构强度满足使用需求，既简化了注塑模具的结构，降低量产成本，也避免内部筋位残留积水难以清理的问题。端盖内部的出水阀组件采用模块化设计，阀芯、弹簧、密封胶圈都可以单独拆卸更换，长时间使用后如果出现密封件老化的问题，不需要整体更换器具，仅更换对应密封件即可恢复使用性能，也符合日常用品的易维护设计需求。

　　从实际使用的细节考量，瓶身的外表面所有过渡位置都做了R2以上的圆角处理，不存在任何尖锐的棱边，哪怕是使用过程中与皮肤接触、碰撞，也不会造成划伤。端盖的触发按键表面做了内凹的指位设计，拇指按压时可以自然贴合按键表面，操作时不会出现打滑偏移。瓶身底部的圆角过渡也避免了放置时刮伤桌面、划伤包内其他物品的问题，日常收纳放在背包侧袋时，流线型的外轮廓不会出现卡滞，取放都十分顺畅。这类结构设计在满足核心喷水、储水功能的前提下，尽可能简化了零件数量，整体仅由瓶身、端盖、阀芯、弹簧、密封胶圈五个零件组成，装配工序简单，量产时的装配效率高，也降低了整体的制造成本，完全匹配休闲类日用器具的量产需求。
